422PH077-0_アルゼンチンアリに対するARINIXRの効果検証報告

Posted 2022年4月13日 by 神田雄介

アルゼンチンアリに対するARINIXRの効果検証報告

報告書の閲覧はこちら

産機・電材業界向け製品紹介

Posted 2022年3月3日 by 神田雄介

工業用プラスチックファスナーTOPへ

産機・電材業界向け製品紹介

NKクランプ

NKクランプ SPタイプ

NKSクランプ

ULクランプ

スーパークランプ

コードロック

スーパーシール NW-7

スーパーシール NW-12

ロッキングホールプラグ

ワンタッチブッシュ

ミニチュアブッシング

ARラッチ

PCBサポート

PCBサポートSタイプ

ナイロンクリップ

ナイロンリベット

アイロック　ヤジリタイプ

ハイスピードクランプ

スピードクランプ

ミニステッカー

ミニサドル（テープタイプ）

ハーネスガイド

「第37回ネプコンジャパン」に出展します

Posted 2022年1月14日 by 神田雄介

「第37回ネプコンジャパン」へ出展します

拝啓　貴社益々ご清栄のこととお喜び申し上げます。
平素は格別のご高配を賜り、厚くお礼申し上げます。
　
このたび東京ビッグサイトで開催されます、第37回インターネプコンジャパンに出
展いたします。
日頃より弊社に多大なご支援を頂いておりますお得意先様に、是非ともご来場頂き、
弊社ブースへお立ち寄り頂きたく思っております。

下記URLより招待券をダウンロードの上、
ご来場下さいますようお願い申し上げます。

https://www.nepconjapan.jp/tokyo/ja-jp/visit/eguide-inv.html

弊社社員一同、展示会場にてお会い出来ることを楽しみにしております。　　　　　

敬具

会期：2023年 1月25日（水）～27日（金）
会場：東京ビックサイト
小間番号：《 7-33 》

【出展内容】
株式会社ニックスは、お客様の実装現場の課題を解決提案することで、価値を提供す
る価値創造企業です。
お客様が抱えている課題を、ぜひ御相談下さい。　ＮＩＸのスペシャリストが解決い
たします。

１．ニコラック（自動化対応、幅調整容易、ESD対策）
　　コラック（自動化対応、省スペース、自動開閉ストッパー、ESD対策）

２．お客様好みの最適カスタムラック（耐熱、効率改革、特殊基板対応・・・）

３．耐熱ラベル、プリンタ、ラベルフィーダーカセット（基板トレーサビリティ）

４．基板クリーナー（異物、静電気による実装不良率０％化目標）

５．マガジンウオッシャー（ラック洗浄の自動化）

株式会社ニックス

佐々木ちゃんねる

Posted 2021年12月7日 by 神田雄介

佐々木ちゃんねる

チャンネル登録よろしくお願いいたします。

New! 第三回

YouTubeで見る　

第二回　AR面ファスナーのご紹介！

YouTubeで見る　

第一回　ARINIXの効果を足ツボに例えてみた

YouTubeで見る

チャンネル登録よろしくお願いいたします。

プリント基板アクセサリー

Posted 2021年12月5日 by builder

プリント基板アクセサリー

基板や部品を固定・保持します。

PCBサポート
LNタイプ
PCBサポート
Lタイプ
PCBサポート
Sタイプ

ミニキバンポスト
Sタイプ
ロッキング
キャップスペーサー
キャップスペーサー
ガイドレール
Gタイプ
ガイドレール
ミニタイプ
ワンタッチ
エジェクター
NE-1タイプ
ワンタッチ
エジェクター
NE-2タイプ
ワンタッチ
エジェクター
NE-3タイプ

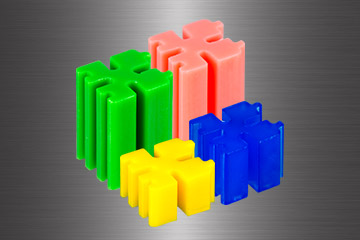

LEDスペーサー
LDSタイプ
LEDスペーサー
LDTタイプ

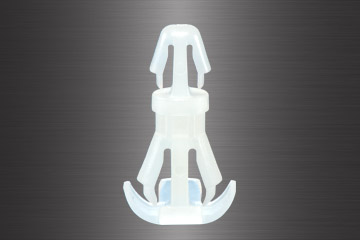

PCBサポートLNタイプ

Posted 2021年11月25日 by 神田雄介

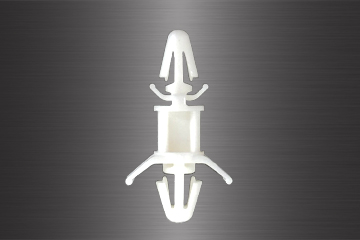

PCBサポート　LNタイプ

特徴

優れた耐衝撃性、耐熱性、電気絶縁性及び耐薬品性
装着状態を十分に考慮した当社独自の設計によるせん断に強い形状
シャーシにプリント基板をワンタッチで固定

材質

66ナイロン

色

ナチュラル（白色）

RoHS指令
難燃性

寸法仕様（単位：mm）

品番

A

B

取付板厚t

取付穴径Φ

包装単位

Ⓐ

Ⓑ

Ⓐ

Ⓑ

PCB-3LN

4.8

21.85

1.6以下

0.6～2.3

4.0

＋0.2
-0

4.8

＋0.2
-0

100

PCB-4LN

6.4

23.45

PCB-6LN

9.4

26.45

PCB-8LN

12.7

29.75

PCB-10LN

15.9

32.95

>>お問い合わせはこちら

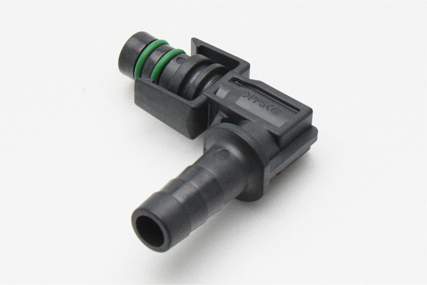

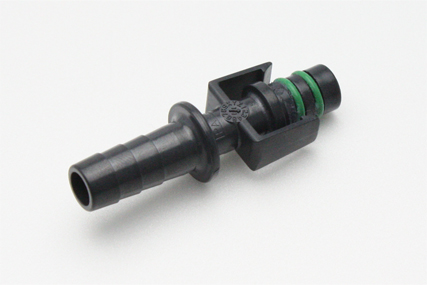

CHジョイント

Posted 2021年8月19日 by 神田雄介

CHジョイントシリーズ

ワンタッチ取付　パッチン音で挿入の完了を確認

CHクリップ不要の簡単作業　狭い場所でもスムーズな作業

実績のある素材で長期耐水性を実現　Bodycote Polymer社にて熱劣化耐久性を評価

取外し専用治具により、第三者の不用意な取外しを防止

CH7BJ	CH10BJ	止水栓BJ
CH7BJ-L	CH10BJ-L

ガイドレール530R/SRおよびガイドレール351R/SRの先端形状変更について

Posted 2021年5月24日 by 神田雄介

ガイドレール530R/SRおよびガイドレール351R/SRの先端形状変更について

変更内容：ガイドレール530R/SRおよびガイドレール351R/SRの先端部の溝深さを約5mmから3mmに変更しました。

変更の背景：基板端から3mmの位置に実装部品がある場合、現行形状では実装部品を破損してしまう可能性があったため。

改造部：ガイドレール先端(両側)

ガイドレール530R/SR形状変更対象製品
◆NKAJ-0531R/SRシリーズ
◆NKAJ-0539R/SRシリーズ
◆NKAJ-0546R/SRシリーズ
・上記シリーズのカスタム品も対象です。
・530Rは2019年2月以降納入分より、530SRは2019年11月以降納入分より変更となります。

ガイドレール351R/SR形状変更対象製品
◆スーパーニコラックシリーズR25及びSR25
◆NKAJ-0525R/SRシリーズ
◆NKAJ-0525R2/R3/SR2/SR3シリーズ
・上記シリーズのカスタム品も対象です。
・N25、NKAJ-0525Nシリーズ、NKAJ-0525N2/N3シリーズは対象外です。
・351Rは2020年4月以降納入分より、351SRは2020年10月以降納入分より変更となります。

変更内容追記事項
①新旧ガイドレールは先端のみの形状変更の為、互換性はあります。
②先端部に基板誤挿入防止用オプションのスロットストッパー装着が可能になりました。
　＊挿入段指示用オプションのナンバリングラベルの貼付けが可能になりました。
③形状変更により、基板がアンローダで引っ掛かる場合は、アンローダ高さを若干低くしてみてください。

お問い合わせ先
　株式会社ニックス　生産システム事業部
　TEL042-773-9129　FAX042-773-9963

型技術６月号へ掲載されました。

Posted 2021年5月20日 by 神田雄介

型技術６月号へ掲載されました。

日刊工業新聞社の「型技術」2021年6月号に、
当社開発者による『多孔性配位高分子配合による射出成形時の発生ガス抑制技術』が掲載されました。
日刊工業新聞社のオンラインショップはこちら

ER26M（5月販売予定）

Posted 2021年3月24日 by 神田雄介

ER26M（5月販売予定）

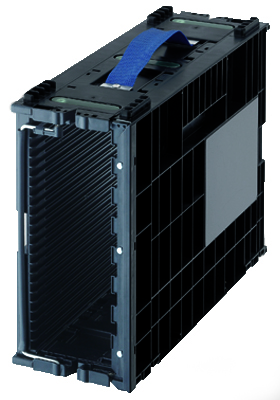

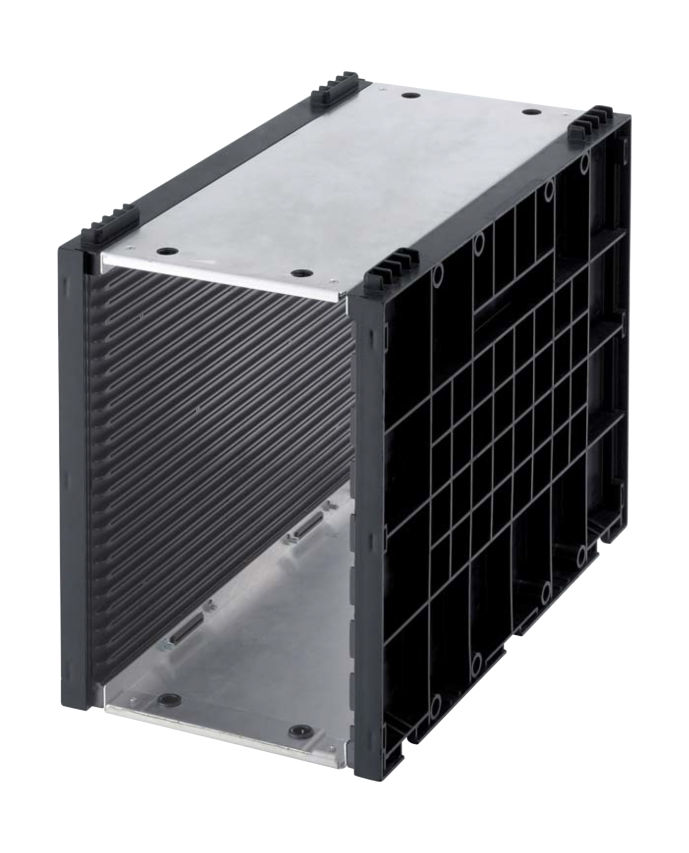

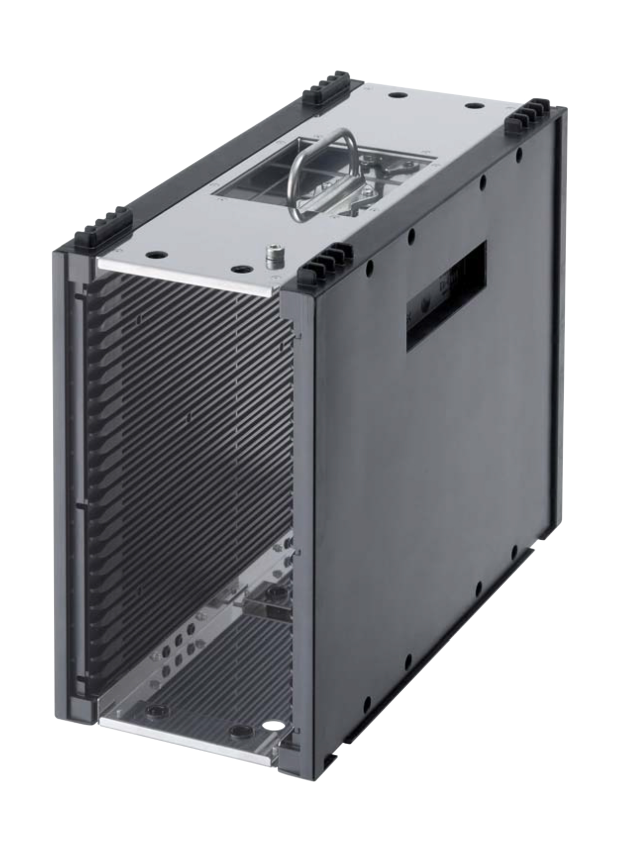

揺動式ストッパー付き、自動開閉可能なマガジンラック

Mサイズで、最大幅260mmまでの基板収納可能
ストッパーが本体に付き、脱着が不要
ストッパーは自動開閉可能（装置側に自動開閉機構必要）
ベース4隅に樹脂コーナーが付いており、強度アップ

カタログPDFダウンロード

横浜FCのオフィシャルサプライヤーに認定されました。

Posted 2020年9月1日 by 神田雄介

2020/09/01

横浜FCのオフィシャルサプライヤーに認定されました。

このたび、株式会社ニックスはJ1リーグ所属のプロサッカーチーム横浜FCのオフィシャルサプライヤーに認定されました。
フェースシールドを提供し、試合開催時のスタッフの皆様を中心にご活用頂いております。

会長の奥寺康彦氏 (c)YOKOHAMAFC

(c)YOKOHAMAFC

角穴ミニバンド（開発中製品）

Posted 2020年6月15日 by 神田雄介

角穴ミニバンド（開発中製品）

特徴

取付穴上での束線可能
幅広い板厚に対応するハネでガタつきを抑制
束線取付向きが回転しない角穴仕様
板金穴へワンタッチ取付

仕様

材質	66ナイロン
対応束線径	最小束線φ0.7×2 最大束線φ14
常時使用温度	―20～+60℃
適用板厚	0.5～1.6㎜

RoHS指令
難燃性

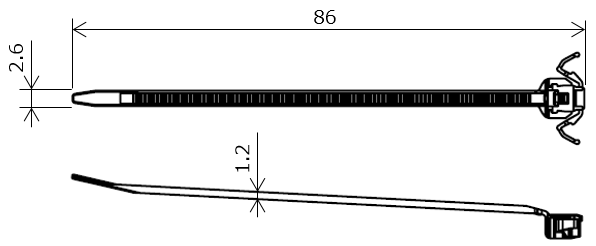

製品寸法

取付穴寸法

カタログPDF　お問合せ

フェースシールドについてのQ&A

Posted 2020年5月18日 by 神田雄介

フェースシールドについてのQ&A

質問をクリックすると回答にジャンプします。

製品の材質は何ですか。
製品のサイズはどれくらいですか。
製品の耐熱温度はどれくらいですか。
製品の重量はどれくらいですか。
繰り返しの使用は可能ですか。
製品の消毒はどのように行えばいいですか。
シールド部品の曇り対策はされていますか。
シールド部品は着脱可能ですか。
シールド部品だけ買いたいのですが可能ですか。
耳まで覆うようなシールド部品が欲しいです。
首元まで覆うようなシールド部品が欲しいです。
額に当たる部分にクッションが欲しいです。
頭周りのサイズ調整は可能ですか。
サイズ調整はどのように行うのですか。
眼鏡を装着したままでの使用は可能ですか。
購入したいのですが、どこで販売していますか。
どのように組み立てますか。
組み立てにかかる時間はどれくらいですか。
マスクの代替として使用できますか。

■製品の材質は何ですか。

フレーム部品：ポリプロピレン(PP)
シールド部品：ポリエチレンテレフタレート(PET)

■製品のサイズはどれくらいですか。

フレーム部品：190mm×230mm
シールド部品：210mm×297mm (A4サイズ、穴寸法Φ７mm　穴間隔108mm)

■製品の耐熱温度はどれくらいですか。

フレーム部品：約80℃
シールド部品：約60℃
ただし外力をかけた状態（製品を変形させた状態）で高温に放置すると変形が残ることがあります。

■製品の重量はどれくらいですか。

製品重量(組み立て時)：約45g

■繰り返しの使用は可能ですか。

繰り返しの使用は可能です。
衛生環境での繰り返し使用時は、製品の消毒を実施してください。

■製品の消毒はどのように行えばいいですか。

次亜塩素酸ナトリウム液およびアルコール消毒等による消毒が可能です。
消毒方法については、お客様ご自身での設定をお願い致します。
次亜塩素酸ナトリウム液は、家庭用塩素系漂白剤を希釈することでお作りいただけます。

■シールド部品の曇り対策はされていますか。

シールド部品は曇止め・キズ防止の仕様ではありません。
必要に応じて市販の曇止めスプレー等をご使用ください。

■シールド部品は着脱可能ですか。

シールド部品は着脱可能です。
繰り返しの使用によりシールドの固定が弱くなる場合があります。
その場合は新しいシールドをご使用ください。

■シールド部品だけ買いたいのですが可能ですか。

シールド部品単品の販売は現在計画中です。
まずはセット販売でのご購入をお願いいたします。
またA4サイズのプラシート等を用い、お客様ご自身での作成も可能です。

■耳まで覆うようなシールド部品が欲しいです。

付属シールド部品を横向きに2枚使用することで対応可能です。
詳しくは取扱説明書をご参照ください。

■首元まで覆うようなシールド部品が欲しいです。

付属シールド部品を縦向きに2枚使用することで対応可能です。
詳しくは取扱説明書をご参照ください。

■額に当たる部分にクッションが欲しいです。

クッション部品の販売は行っておりません。
必要に応じて市販の隙間スポンジ等を貼り付けてご使用ください。

■頭周りのサイズ調整は可能ですか。

頭周りのサイズ調整は輪ゴム取付位置の調整により5段階のサイズ調整が可能です。

■サイズ調整はどのように行うのですか。

フレーム部品背面の輪ゴム取付位置の調整によってサイズ調整を行えます。

■眼鏡を装着したままでの使用できますか。

本製品は眼鏡を装着したままでもご使用が可能です。

■購入したいのですが、どこで販売していますか。

株式会社ニックス通販サイトよりご購入いただけます。

■どのように組み立てますか。

組み立てに関しましては取付説明書をご参照ください。
どなたでも簡単に組み立てが可能です。

■組み立てにかかる時間はどれくらいですか。

約1分～3分程度で完成します。

■マスクの代替として使用できますか。

フェースシールドは飛沫や粉塵の付着低減を目的とした製品であり、マスクの代替としての使用は想定しておりません。
併用をお勧めします。

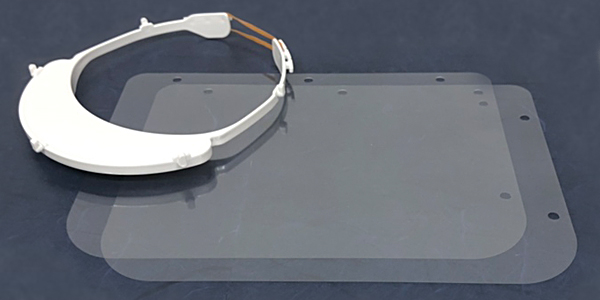

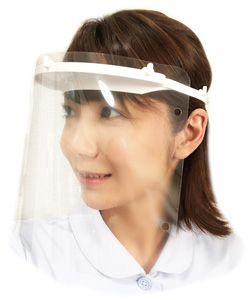

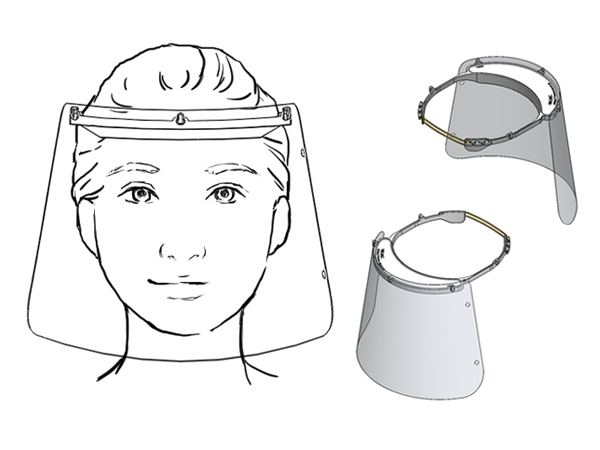

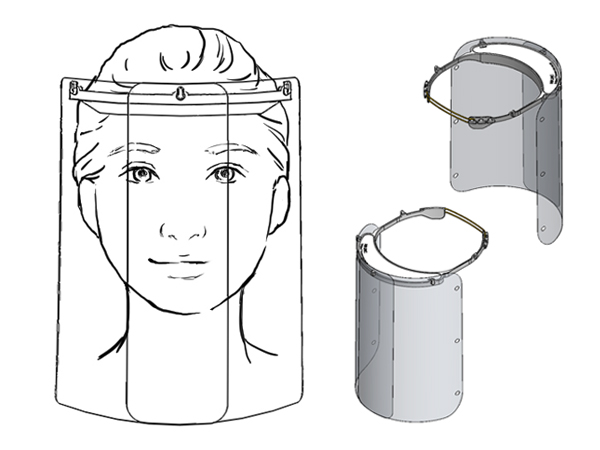

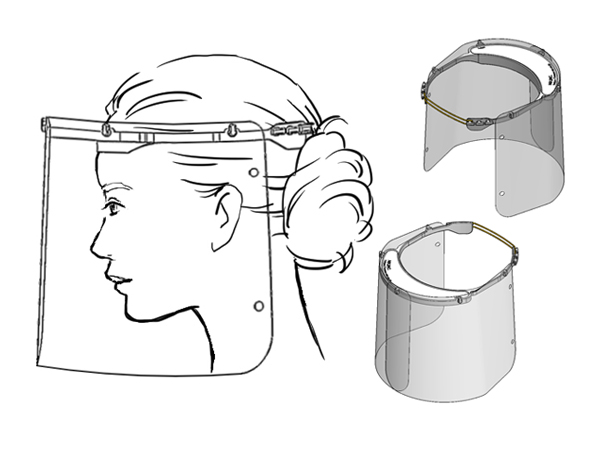

フェースシールド

Posted 2020年5月9日 by 神田雄介

フェースシールド　（販売終了）

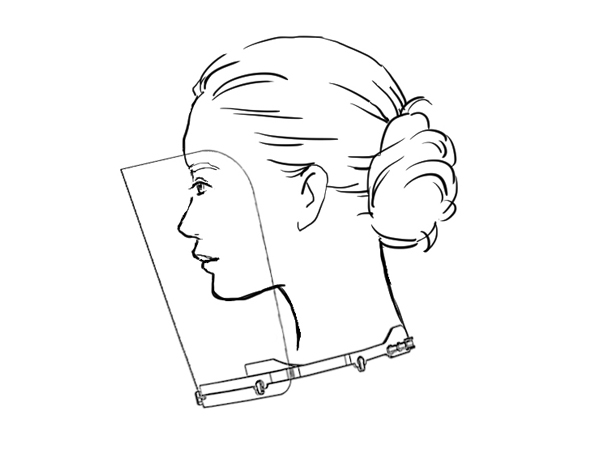

フェイスシールド
通常使用着用イメージ

特徴

日本製。
消毒により繰り返し使用可能。
２枚のシールドの組み合わせで３パターンの使用を実現。
輪ゴム取り付け部にて５段階のサイズ調整が可能。
頭に負担がかからない首掛け使用可能。
マスクのゴムもフレームにかけることで耳の負担軽減。

仕様

品番：NFS-01

	サイズ	色	材質	耐熱温度
フレーム	190×230mm	白	PP	約80℃
シールド	210×297mm	透明	PET	約60℃

セット内容

フェースシールド

使用例

通常使用

１枚での通常使用。
眼鏡・マスクとの併用可能。
フェースシールド

首掛け使用

頭に負担がなく、髪型がくずれない首掛け使用。
下向き作業に最適。
フェースシールド

縦２枚使用

首元までカバー可能な縦２枚使用。
服とマスクとの隙間防止に。
フェースシールド

横２枚使用

耳までカバー可能な横２枚使用。
手が接触しがちな耳回りを保護。
フェースシールド

（実用新案出願中）

カタログPDF Q&A お問合せ
こちらの製品の販売は終了いたしました。

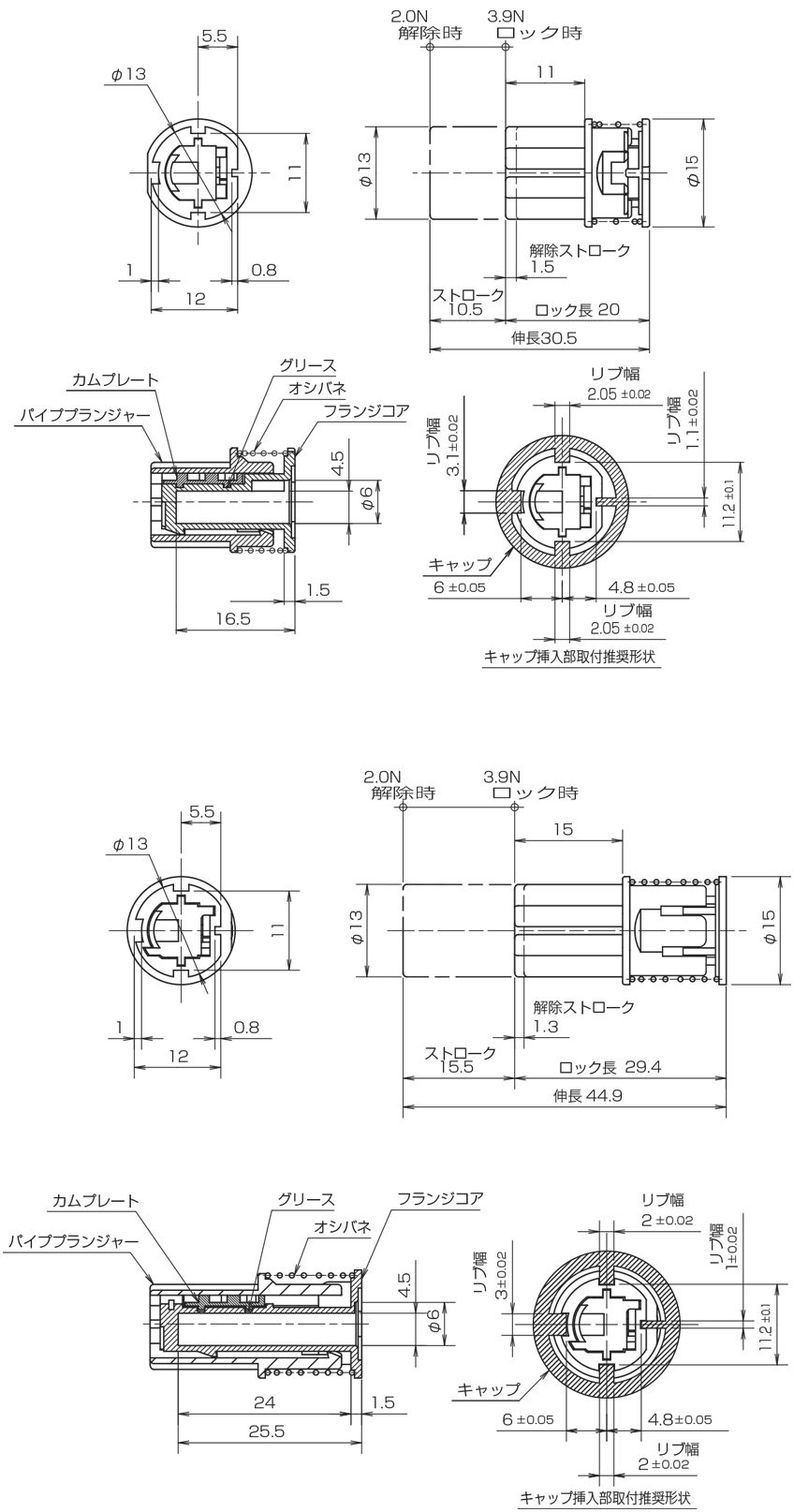

ノンスピル着脱ジョイント（開発中製品）

Posted 2020年4月27日 by 神田雄介

ノンスピル着脱ジョイント（開発中製品）

5色展開（KCMYW）

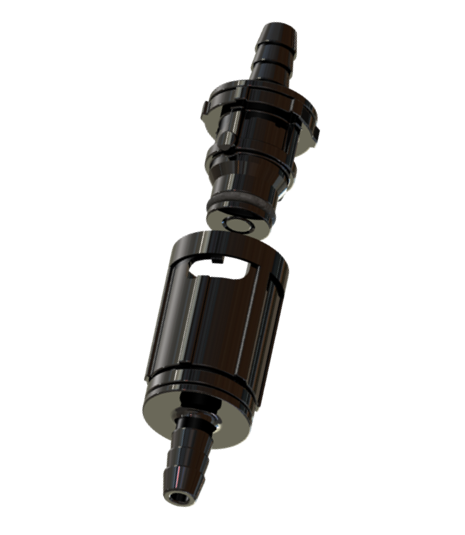

マルチ接続例

特徴

ジョイントを外した時の液漏れ0.1ml以下
ねじってロック・ねじってリリース
流動断面積3.1mm^2（φ2相当）
マルチ接続可能

仕様

本体材質	POM（ポリアセタール）
取付サイズ	φ4、φ6
最高使用圧力	1.0MPa
耐圧力	1.5MPa
シール材質	EPDM（エチレンプロピレンゴム）
最小断面積	3.3mm^2（φ2相当）
適応温度範囲	10～40℃
接続荷重	20N以下
強度（引っ張り）	80N以上
空気混入量	0.1ml
液だれ量	0.1ml
最大外径	φ13.5
繰り返し接続耐久性	50回

RoHS指令

製品寸法表

■メス

品番	相手側チューブ	質量	寸法
品番	相手側チューブ	質量	L	A	D	T
メス　φ4チューブ	内径Φ4	2.4g	31.6	10.5	13.5	4.8
メス　φ6チューブ	内径Φ6	2.5g	31.6	10.5	13.5	6.6

■オス

品番	相手側チューブ	質量	寸法
品番	相手側チューブ	質量	L	A	D	T
オス　φ4チューブ	内径Φ4	1.4g	26.1	10.5	13.5	4.8
オス　φ6チューブ	内径Φ6	1.5g	26.1	10.5	13.5	6.6

カタログPDF　お問合せ

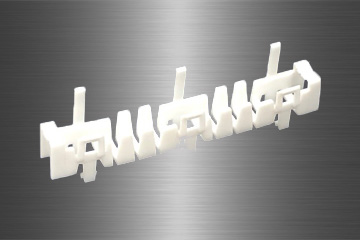

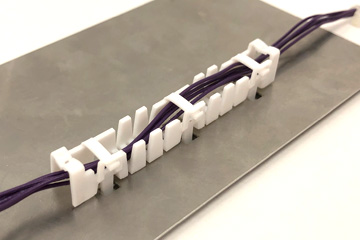

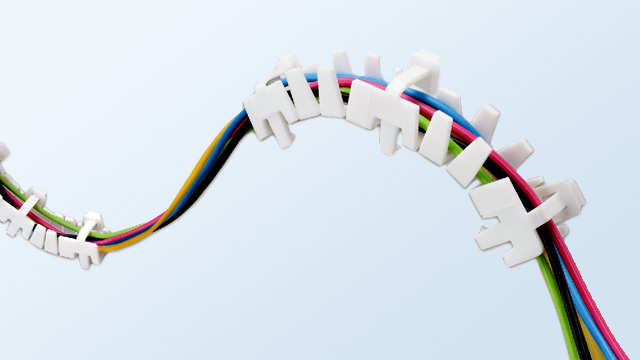

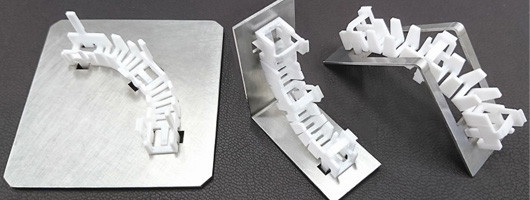

ハーネスガイド

Posted 2020年2月21日 by 神田雄介

ハーネスガイド

特徴

平面での直線・分岐・屈曲部で束線ガイドが可能
平面からの垂直方向の立上り・立下りでの束線ガイドが可能
可動部の束線ガイドが可能
仮固定のアームと完全固定のレバー付き
カスタムガイド部品の標準化によるコスト削減に貢献

材質

6ナイロン
使用温度：-20℃～+65℃　取付作業温度+5℃～+40℃

色

ナチュラル（白）

RoHS指令
難燃性
※HG-0606-064のみ

PDFダウンロードサンプル請求・お問合せ

寸法仕様（単位：mm）

品番	A	B	C	D	E	F	G	H	I	取付穴径	取付板厚t	包装単位
HG-0606-064	64	23.5	20.1	11	10.1	6	5.6	2	3.6	なし	0.6～1.4	250
HG-1212-139	139	57	35.8	19.5	19	12	12	2	4	φ3.4	0.6～1.6	50

※HG-1212-139のみ、取付穴の使用により取付板厚範囲外への取付も可能です。

取付仕様

※左から［カーブ90°取付］、［インサイドL字取付］、［アウトサイドL字取付］

［ストレート取付］

品番	J	K	L	M	N
HG-0606-064	4	2.5	6	23.5	0.3
HG-1212-139	4.3	3	12.4	57	0.2

［カーブ90°取付］

品番	P	Q
HG-0606-064	29.5	21.5
HG-1212-139	68	51

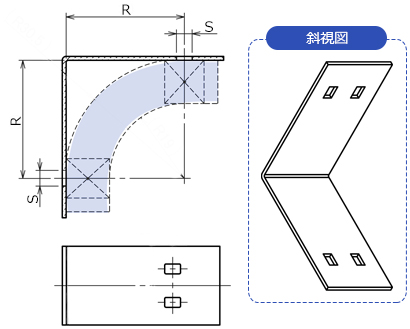

［インサイドL字取付］

品番	R	S
HG-0606-064	30	4
HG-1212-139	70	4.3

※中央の挿入部は浮いた状態となります。

［アウトサイドL字取付］

品番	T	U	V	W
HG-0606-064	28	4	14	5
HG-1212-139	65	4.3	25	18

※中央の挿入部は浮いた状態となります。

PDFダウンロードサンプル請求・お問合せ

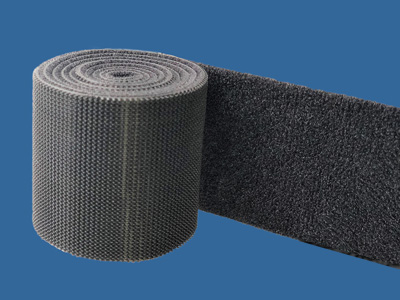

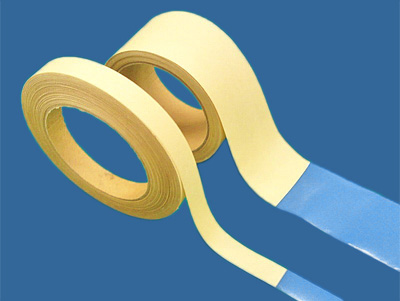

AR面ファスナー

Posted 2019年12月3日 by 神田雄介

AR面ファスナー　NEW!

特徴

新登場！便利な面ファスナータイプ！
フック面に防虫機能を付加
何度でも簡単に取付・取外しが可能
クラレファスニング株式会社と共同開発

実用例

樹木などの農業関連・配電盤回りなど

寸法仕様

幅	長さ	色	ご注文単位
50㎜	1.5m　/　3m	黒	10巻毎

PDFダウンロードお問合せ

マガジンラック簡易製品検索

Posted 2019年8月28日 by 神田雄介

マガジンラック簡易製品検索

お探しの条件を指定してください。

スイングロックストッパー

Posted 2019年8月27日 by builder

スイングロックストッパー [特許出願中]

寸法仕様（単位：mm）

品名	スイングロックストッパー (Swing-Lock Stopper)		オプション
製品図
型番	SWS-01-A/B( ネジ付き)	L-StopperA 502	EdgeCover-◯◯◯
材質	帯電防止POM	SUS	帯電防止POM
対象マガジン	R25. N25.S R25(4C.スロットストッパー付きス0ットカバー付きは除く）
MOQ	2式	2個	10個
備考	・スイングロックストッパー1setは： 1. sws-01-A（ネジ付き）X1個． 2. sws-01-s（ネジ付き）X1個． 3. L-Stoppe,A502 x1個．が必要です。 ·L-stoppe, Aをカスタム対応で低型マガジンやスロットストッパー付きラックなどに対応可能。詳綿は別途弊社にお問い合わせください		長さ 100mm ＊R25の場合、スイングロックストッバー1setに5個必要です。

注記

本製品を繰り返し使用していく中で、製品同士が擦れ、樹脂粉が発生することがありますので、その際は製品の清掃をお願いします。

本製品は夏場等のトラック輸送やコンテナ輸送で起こりうる高温環境（約60℃）に長時間置かれた場合、製品表面に白色の析出物が発生することがありますが、製品の性能に影響はありません。

スロットカバー

Posted 2019年7月26日 by 神田雄介

スロットカバー［特許取得済］

一括着脱可能！誤挿入防止ストッパー

スロットカバーはお客様の声から生まれた、ニコラックの新しいオプションです。
お客様の用途に合わせて塞ぐ溝を選択可能。着脱もワンタッチで基板の誤挿入を確実に防止。
誤挿入による部品破損・斜め挿入による基板落下等が原因の基板破損を未然に防ぎます。

ポイント１
物理的に溝を塞ぎ、誤挿入を確実に防止

ポイント２
一括着脱で生産品目の変化に対応

ポイント３
塞ぎたい溝は自由に設定可能

ポイント４
安心の帯電防止仕様

部品構成

①取付棒
(SCB-500)

SUS製
販売単位:1本

②ストッパー［爪あり］
(SCS-CBL-A)

帯電防止POM製（青色）
販売単位:10個/袋

③ストッパー［爪なし］
(SCS-NWH-A)

帯電防止POM製（白色）
販売単位:50個/袋

組み立て方

1．取付棒にはマガジンラックのピッチに合わせて50個の穴が空いています。
2．塞ぎたい溝の最上段・最下段にストッパー［爪あり］を取付けます。
3．その他の塞ぎたい溝にはストッパー［爪なし］を取付けます。

ラックへの取り付け方

1．ストッパーの爪をガイドレールの
裏側に差し込んで引っ掛けます。

2．爪を引っ掛けたまま、
ガイドレールの内側に向けて捻ります。

3．装着完了です。取外し時は
外側に向けて捻れば簡単に外れます。

取り付け可能な株式会社ニックス製ラック		標準仕様	4C仕様
Mサイズ	R25シリーズ (R25,N25,SR25)	〇	〇
	NKAJ-0525Rシリーズ (0525R,0525N,0525SR)	〇	△
	NKAJ-0525R3シリーズ (0525R3,0525N3,0525SR3)	〇	△

※0525R及び0525R3シリーズの4C仕様では可動側のみ取付可能。
※カスタムラック・大型ラックへの取付については別途お問合せください。

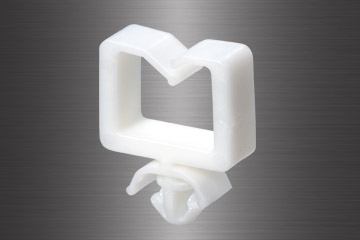

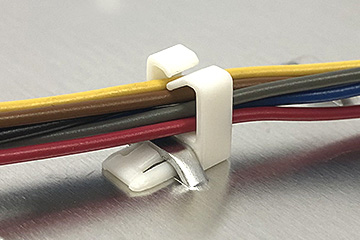

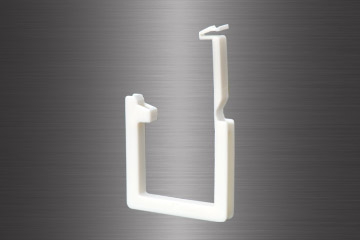

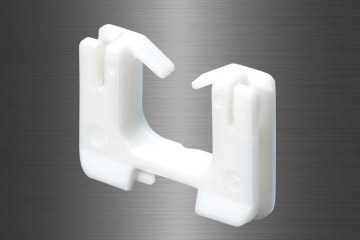

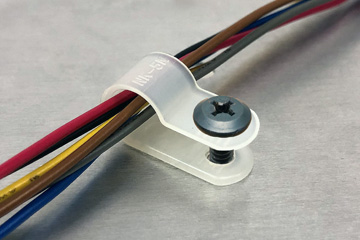

配線クランプ

Posted 2019年7月9日 by 神田雄介

>>工業用プラスチックファスナー　>>配線クランプ

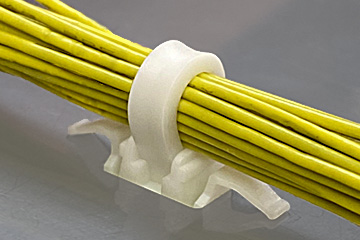

配線クランプ

板金やプリント基板などに電線・光ケーブルなどを固定するプラスチックファスナー。
作業者にやさしく、手が痛くなりにくい株式会社ニックスオリジナル設計です。
豊富なラインナップから、取付方法や用途でお選びいただけます。

★取付方法で選ぶ

リサイクルタイプ

環境にやさしい取り外し可能タイプ

粘着テープタイプ

両面テープ付きのタイプ

矢じりタイプ

矢尻を板金に差し込むタイプ

その他

ネジ止めタイプ・磁石タイプ等

★用途で選ぶ

単線・束線用

フラットケーブル用

「第51回管工機材・設備総合展」ご来場御礼

Posted 2019年5月23日 by 神田雄介

「第51回管工機材・設備総合展」へ出展いたしました

「第51回管工機材・設備総合展」へ出展いたしました。
会期中ご来場いただきましたお客様へこの場を借りて御礼申し上げます。

次回は9月12日～14日にインテックス大阪6号館Aにて開催されます、
「第19回管工機材設備総合展OSAKA 2019」への出展を予定しております。

今後ともお客様のご期待に沿える製品を開発すべく努力して参りますので、
お困りの際にはぜひ弊社にお声掛けください。

カスタムラック開発事例

Posted 2019年3月22日 by builder

カスタムラック開発事例

1,000種類以上の開発実績から、お客様のニーズに最適なカスタムラックをご提供しています。
ぜひご相談ください。

収納ピッチ可変ラック

厚板基板や、実装高さが高い基板に。
P20・30・40・50に対応可能。

自動検査工程の
部品トレー収納にも！
各種トレーに
対応可能です。

長尺ラック

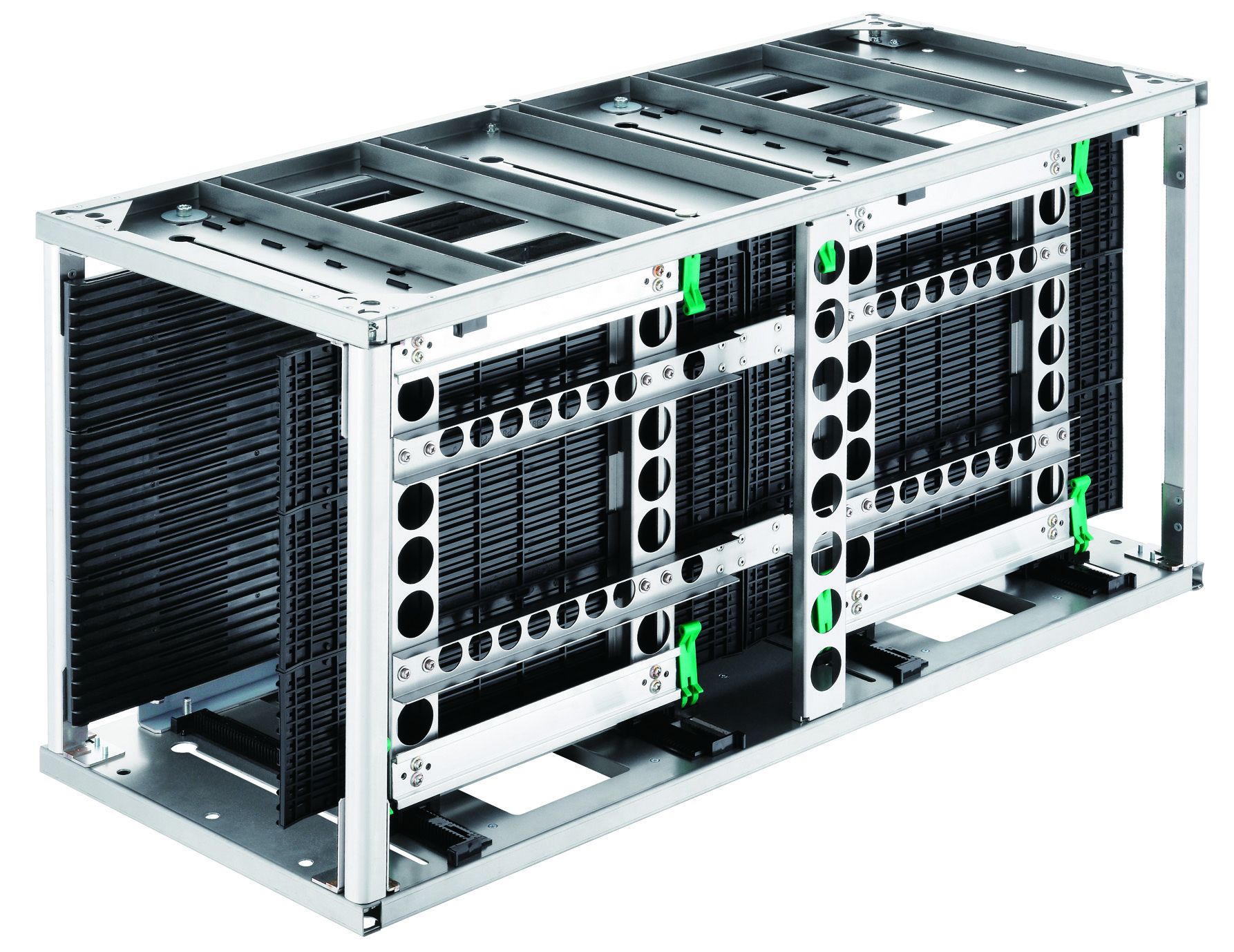

LED、液晶基板用の長尺ラック。
基板長さ800～1,200㎜まで対応可能。

超耐摩耗ガイドレール

生基板業界向け。
※耐熱・導電ではありません。

各業界向け

生基板・カーエレ業界向け RFID付ラック
RFIDタグによる一括管理が可能なラック。

スマホ業界向けアンダーフィル乾燥ラック
約120℃の加熱硬化炉に対応したラック。

半導体業界向けクリーンルーム用ラック
けずれにくく異物発生しにくい。
低アウトガス、導電。

その他

・ベースの穴の位置変更・追加・埋め
・基準位置変更
・基板収納幅の変更・固定化
・20～60枚収納への変更
・Nikko-Rackサイズの耐熱タイプ
・社名印刷
・ナンバリングラベル
・取手・カードホルダーの追加
・横積みボス・縦積みボス

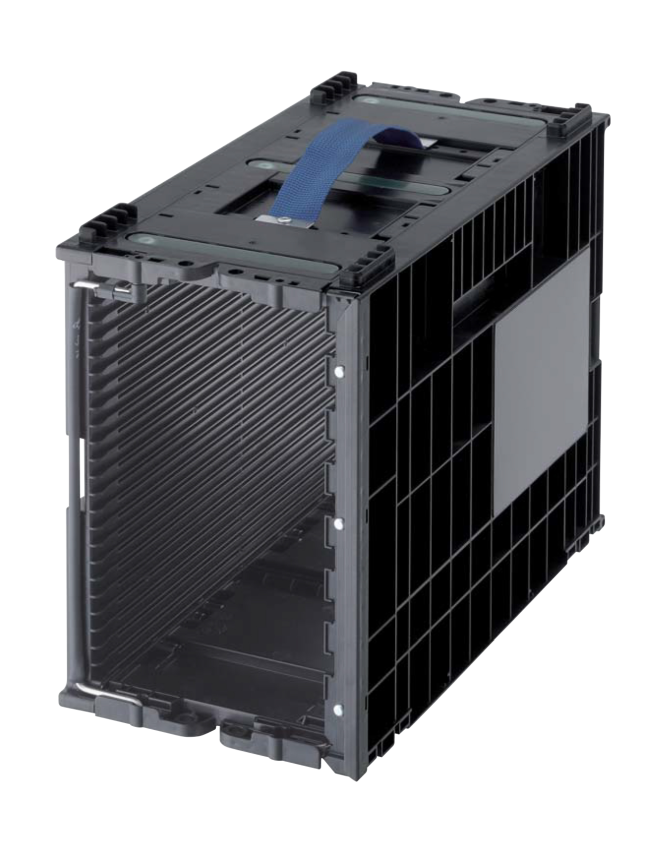

Ko-Rack

Posted 2019年2月28日 by builder

Ko-Rack

在庫削減、省スペース化したいお客様向け
多品種小ロット生産に最適な小型ラックが新登場!

高精度・高品質で落下低減。
各社実装機メーカーに対応したスタンダード仕様です。※ご採用時に仕様をご確認ください。

多品種小ロット生産に最適な省スペースモデル。保管面積約40％減、質量55％軽量化を実現し搬送・保管効率アップ。大小２種で電子全製品対応（幅90～250㎜）

持ち上げると自動で閉じるオートストッパー式。ストッパー棒の脱着工程が不要なので、付け忘れ・紛失を防止します。

精度・ゆがみ抑制・操作性など実装ラインのご要望をカタチにし、お客様の大切な基板を守り、作業効率を改善するラックとして、圧倒的な納入実績を重ねています。

■金属異物発生防止　基板との接触部分はすべて樹脂製

■異物落下防止　上ベースに開口部なし

■取っ手付き　片手持ち可能


K35-S	K35-B


K35-A	K35-AS

製品寸法表（単位：mm）

型番	収納幅	幅調整	外形寸法			収納枚数	選択可能オプション						型番
型番	収納幅	幅調整	L (奥行)	W (幅)	H (高さ)	収納枚数	オートストッパ	回転ストッパ	上面取手	背面板カードホルダ用	側面カバー全体	バネ式ストッパ棒	型番
K35-S	90～144	可変	355	128.5～182.5	278	24	○	○	○	○	×	×	K35-S
K35-B	143.5～250	可変	355	182～288.5	278	24	○	○	○	○	×	○	K35-B
K35-A	指定幅	固定	355	基板幅+38.5	278	24	×	×	×	×	×	○	K35-A
K35-AS	指定幅	固定	355	基板幅+38.5	278	24	×	×	○	×	○	○	K35-AS

スーパーニコラック

Posted 2019年2月27日 by builder

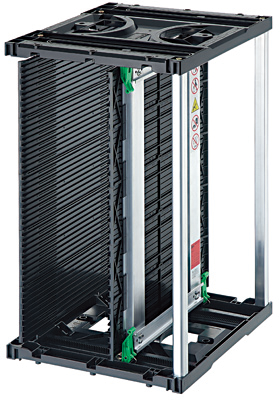

スーパーニコラック

プラスチックベースで軽量化！当社従来ベース30%強化。

高精度・高品質を実現。
各社実装機メーカーに対応したスタンダード仕様です。※ご採用時に仕様をご確認ください。

リフロー後の加熱された基板に耐えるガイドレール構造により、135℃と165℃タイプの2種類の耐熱仕様をご用意。※耐熱温度はマガジンラック全体に対するものではありません。乾燥炉などでの使用はできません。

R&P（ラック＆ピニオン）タイプは、誰でも5秒で基板幅調整が行えます。

精度・ゆがみ抑制・操作性など実装ラインのご要望をカタチにし、お客様の大切な基板を守り、作業効率を改善するラックとして、圧倒的な納入実績を重ねています。

■完成組立スピードアップ。発送・組立の簡素化、当社比70%時間短縮を実現。

■上下反転フリー

オプション

・バネ式ストッパー棒
・ナンバリングラベル
・4本ガイドチャンネル仕様

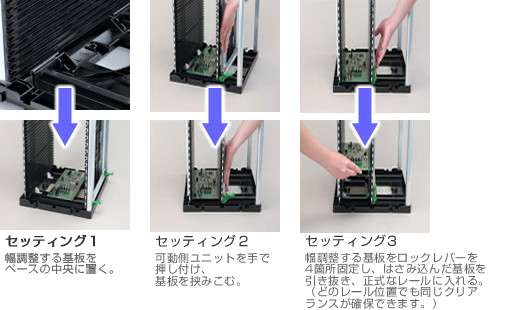

誰でも5秒、ワンタッチ幅調整システム(PAT.)

製品寸法表（単位：mm）

型番	ガイドレール耐熱温度	外形寸法	アジャスト幅AJ	ベース材質	基準位置	ピッチP	収納枚数	質量 (kg)	反転使用	型番
型番	ガイドレール耐熱温度	L （奥行)	アジャスト幅AJ	ベース材質	W （幅)	ピッチP	収納枚数	質量 (kg)	反転使用	型番	H （高さ）	A	B
N25	60℃以下	355	320	563	50～254	プラスチック	34	34	10	50	3.9	○	N25
R25	135℃以下	355	320	563	50～254	プラスチック	34	34	10	50	3.9	○	R25
SR25	165℃以下	355	320	563	50～254	プラスチック	34	34	10	50	3.9	○	SR25
R33	135℃以下	460	400	565	50～331	プラスチック	35	35	10	50	6.4	〇	R33

※ 梱包は、ユニット出荷です。完成組立はオプション対応となります。
※ マガジンラックの導電抵抗値は1X10²≦Rx＜1X10⁹Ωです。但し、弊社保証値ではありません。
※ 仕様は予告なく変更される場合がございます。あらかじめご了承ください。

ニコラックシリーズ

Posted 2019年2月26日 by builder

ニコラックシリーズ

高精度・高品質を実現。
各社実装機メーカーに対応したスタンダード仕様です。※ご採用時に仕様をご確認ください。

リフロー後の加熱された基板に耐えるガイドレール構造により、135℃と165℃タイプの2種類の耐熱仕様をご用意。※耐熱温度はマガジンラック全体に対するものではありません。乾燥炉などでの使用はできません。

R&P（ラック＆ピニオン）タイプは、誰でも簡単・正確・スピーディーに基板幅調整が行えます。

精度・ゆがみ抑制・操作性など実装ラインのご要望をカタチにし、お客様の大切な基板を守り、作業効率を改善するラックとして、圧倒的な納入実績を重ねています。

基板収納幅20mm～460mmまで対応のラインナップ


NKAJ-0218R・G	NKAJ-0525R・G


NKAJ-0539R・G	NKAJ-0546R・G

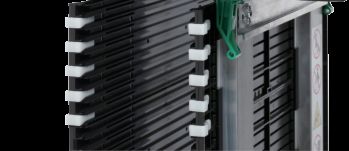

ガイドレール反り対策

ガイドレールを上下に5分割することにより、
上段と下段の温度差の違いによる膨張・収縮の影響がありません。

ガイドレールとアルミハットプレートの間によりクリアランスをとり、
熱による膨張・収縮を吸収。ネジ止め無しのためガイドレールにストレスがなく変形しません。

マガジンラック寸法(mm)

製品寸法表（ベース材質：金属またはプラスチック）（単位：mm）

NKAJ-0531R34X34・G135℃R&P53538056350～31134345303510509.4金属○Ｌ＝557NKAJ-0531R34X34・G

型番	ガイドレール耐熱温度	幅調整方式	外形寸法			収納幅AJ	基準位置		ガイドレール寸法				収納枚数	質量 (kg)	ベース材質	反転使用	ストッパー棒 (オプション)	型番
型番	ガイドレール耐熱温度	幅調整方式	L (奥行)	W (幅)	H (高さ)	収納幅AJ	A	B	C	D	E	P	収納枚数	質量 (kg)	ベース材質	反転使用	ストッパー棒 (オプション)	型番
★NKAJ-0211N・G	60℃	R&P	160	160	395	20～111	22.5	34	159	2.5	3.5	8	40	1.9	金属	☓	L＝383	★NKAJ-0211N・G
★NKAJ-0211R-AL	135℃	R&P	260	165	270	20～111	20	34	255	1.5	3	4	50	1.6	金属	☓	L＝258	★NKAJ-0211R-AL
NKAJ-0218R・G	135℃	R&P	210	230	315	20～181	22	34	209	2	2.5	5	50	1.7	金属	○	L＝303	NKAJ-0218R・G
N25	60℃	R&P	355	320	563	50～254	34	34	351	3	5	10	50	3.9	プラ	○	L＝548	N25
R25	135℃	R&P	355	320	563	50～254	34	34	351	3	5	10	50	3.9	プラ	○	L＝548	R25
SR25	165℃	R&P	355	320	563	50～254	34	34	351	3	5	10	50	3.9	プラ	○	L＝548	SR25
NKAJ-0525N・G	60℃	R&P	355	320	563	50～254	34	34	351	3	5	10	50	5.2	金属	○	L＝557	NKAJ-0525N・G
NKAJ-0525R・G	135℃	R&P	355	320	563	50～254	34	34	351	3	5	10	50	5.2	金属	○	L＝557	NKAJ-0525R・G
NKAJ-0525SR・G	165℃	R&P	355	320	563	50～254	34	34	351	3	5	10	50	5.2	金属	○	L＝557	NKAJ-0525SR・G
NKAJ-0531R・G	135℃	R&P	535	380	570	50～311	34	41	530	3	5	10	50	9.4	金属	☓	Ｌ＝564	NKAJ-0531R・G
NKAJ-0531SR・G	165℃	R&P	535	380	570	50～311	34	41	530	3	5	10	50	9.4	金属	☓	Ｌ＝564	NKAJ-0531SR・G
★NKAJ-0531RE・G	135℃	R&P	535	380	570	50～311	34	41	509	2.8	4	12.5	40	11.4	金属	☓	Ｌ＝564	★NKAJ-0531RE・G
NKAJ-0525N3・G	60℃	ネジ	355	320	563	50～254	34	34	351	3	5	10	50	3.8	プラ	○	L＝548	NKAJ-0525N3・G
NKAJ-0525R3・G	135℃	ネジ	355	320	563	50～254	34	34	351	3	5	10	50	3.8	プラ	○	L＝548	NKAJ-0525R3・G
NKAJ-0525SR3・G	165℃	ネジ	355	320	563	50～254	34	34	351	3	5	10	50	3.8	プラ	○	L＝548	NKAJ-0525SR3・G
NKAJ-0531SR34X34・G	165℃	R&P	535	380	563	50～311	34	34	530	3	5	10	50	9.4	金属	○	Ｌ＝557	NKAJ-0531SR34X34・G
NKAJ-0733R・G	135℃	R&P	460	400	565	70～331	35	35	460	3	5	10	50	8.8	金属	○	Ｌ＝557	NKAJ-0733R・G
NKAJ-0733SR・G	165℃	R&P	460	400	565	70～331	35	35	460	3	5	10	50	8.8	金属	○	Ｌ＝557	NKAJ-0733SR・G
NKAJ-0733R34X34・G	135℃	R&P	460	400	563	70～331	34	34	460	3	5	10	50	8.8	金属	○	Ｌ＝557	NKAJ-0733R34X34・G
NKAJ-0733SR34X34・G	165℃	R&P	460	400	563	70～331	34	34	460	3	5	10	50	8.8	金属	○	Ｌ＝557	NKAJ-0733SR34X34・G
NKAJ-0539R・G	135℃	R&P	535	460	570	50～391	34	41	530	3	5	10	50	10.5	金属	☓	Ｌ＝564	NKAJ-0539R・G
NKAJ-0539SR・G	165℃	R&P	535	460	570	50～391	34	41	530	3	5	10	50	10.5	金属	☓	Ｌ＝564	NKAJ-0539SR・G
NKAJ-0539R34X34・G	135℃	R&P	535	460	563	50～391	34	34	530	3	5	10	50	10.5	金属	○	Ｌ＝557	NKAJ-0539R34X34・G
NKAJ-0539SR34X34・G	165℃	R&P	535	460	563	50～391	34	34	530	3	5	10	50	10.5	金属	○	Ｌ＝557	NKAJ-0539SR34X34・G
NKAJ-0546R・G	135℃	R&P	535	530	563	50～461	34	34	530	3	5	10	50	12.3	金属	○	Ｌ＝557	NKAJ-0546R・G
NKAJ-0546SR・G	165℃	R&P	535	530	563	50～461	34	34	530	3	5	10	50	12.3	金属	○	Ｌ＝557	NKAJ-0546SR・G
NKAJ-0525R-G400	135℃	R&P	400	320	563	50～254	34	34	397	3	5	10	50	6.8	金属	○	Ｌ＝557	NKAJ-0525R-G400
NKAJ-0531R-G400	135℃	R&P	400	380	563	50～311	34	34	397	3	5	10	50	7.6	金属	○	Ｌ＝557	NKAJ-0531R-G400
NKAJ-0733R-G400	135℃	R&P	400	400	563	70～331	34	34	397	3	5	10	50	7.6	金属	○	Ｌ＝557	NKAJ-0733R-G400
型番	ガイドレール耐熱温度	幅調整方式	外形寸法			収納幅AJ	基準位置		ガイドレール寸法				収納枚数	質量 (kg)	ベース材質	反転使用	ストッパー棒 (オプション)	型番
型番	ガイドレール耐熱温度	幅調整方式	L (奥行)	W (幅)	H (高さ)	収納幅AJ	A	B	C	D	E	P	収納枚数	質量 (kg)	ベース材質	反転使用	ストッパー棒 (オプション)	型番

★特注対応品となります。
※ユニット出荷(お客さまにて簡易組立必要)いたします。完成組立品の出荷はオプション対応です。
※マガジンラックの導電抵抗値は1X10²≦Rx＜1X10⁹Ωです。但し、弊社保証値ではありません。
※幅調整方式”R&P”は、平行移動(ワンタッチアジャスト)可能なマガジンラックです。
※”R&P”タイプには、誰でも5秒で幅調整可能なAJスロープ機能がついています。

マークバンド(ケーブルマーカー)トップ

Posted 2018年6月19日 by builder

マークバンド(ケーブルマーカー)トップ

配管用サドル：床暖房用楕円菅（楕円さや管）固定部品

Posted 2018年3月1日 by builder

配管用サドル：床暖房用楕円菅（楕円さや管）固定部品

楕円管（楕円さや管）を固定するサドル。両サドルタイプと連結可能なクランプタイプがあります。

両サドルタイプ

クランプタイプ

材質

両サドルタイプ/塩ビ　クランプタイプ/PP

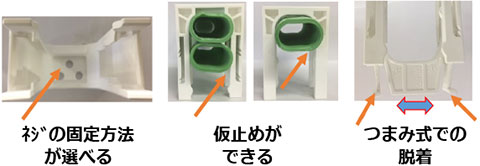

製品特徴

両サドルタイプ（VOTシリーズ）

①VOT-07Nについては、楕円CD管を仮止め形状を追加。
仮止めにより、作業時に配管とサドルを持つ必要が無くなり、作業効率が改善します。

②リブを2本にする事で高断熱材配管を固定できる形状。さらに、ビス抜け止め形状を採用し、作業効率を改善します。

クランプタイプ（VOFシリーズ）

①VOF-07Nは、楕円CD管と高断熱材配管7Aの両方に対応可能。
ロック位置が変わることにより、どちらの楕円管も固定が出来ます。

②VOF-13Nは、上部にベロをつけることにより、配管を入れた際に自然にロック部が下に下がってくる構造で、ロックがしやすく、作業効率を改善します。

③VOF-07N、13Nともに連結できる形状に。
VOTシリーズ同様ビス穴に関しては、抜け止め形状にすることで作業効率を改善しています。

寸法仕様（単位：mm）

	楕円CD管	高断熱材配管7A	高断熱材配管13A	入数
VOT-07N	○	○	ー	20個／袋
VOT-13N	ー	ー	○	20個／袋
VOF-07N（W）	○	○	ー	10個／袋
VOF-13N	ー	ー	○	10個／袋

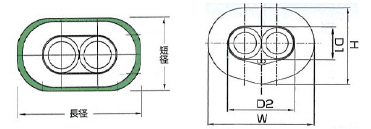

	長径	短径
楕円CD管	36.5	23

	H	D1	D2	W
高断熱材配管7A	26	10.2	20.4	33.5
高断熱材配管10A	35	13.2	26.4	45.5

配管用サドル：楕円CD菅07専用の段積みクランプ

狭い隙間での天井／壁への楕円菅の固定に最適な段積みが可能なクランプです

ダエンカンWTクランプ
VOM-07N

3段取付

2段取付

材質

PP

色

白

製品特徴

寸法仕様（単位：mm）

サイズ

梱包単位

3段取付時

102（高さ）×59.9（横）×30（幅）

200セット／箱

（10セット袋×20袋／箱）

2段取付時

81（高さ）×59.9（横）×30（幅）

配管用サドル:給水給湯用さや管（丸管）固定部品

Posted 2018年2月22日 by builder

配管用サドル:給水給湯用さや管（丸管）固定部品

給水、給湯など丸型のさや管を固定するサドルです。連結可能なタイプもご用意しております。

両サドル

材質

PVC

色

白

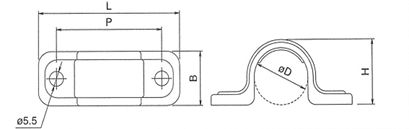

寸法仕様（単位：mm）

部品名	φD	B	L	H	P
LST-N14	19.0	20	53	22.0	39.0
LST-N16	21.0	20	55	24.0	41.0
LST-N18	23.5	20	57	26.5	43.0
LST-N22	27.5	20	62	30.5	48.0
LST-N25	30.5	20	64	33.5	50.5
LST-N28	34.0	25	72	37.0	56.0
LST-N30	36.5	25	78	39.5	60.5
LST-N36	42.0	25	90	46.0	72.0

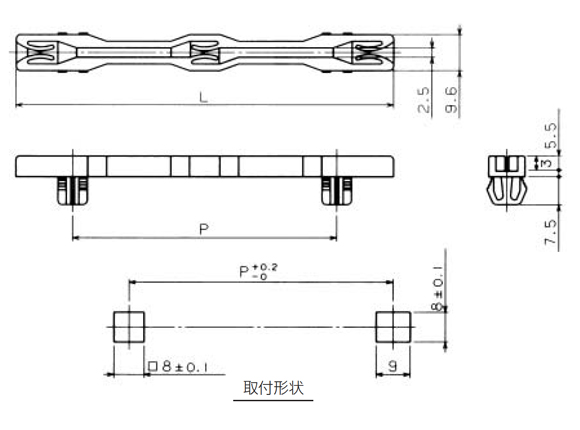

連結サドル

材質

PVC

色

白

寸法仕様（単位：mm）

部品名	φD	B	L	H
LSY-N14	19.0	20	32	26.5
LSY-N16	21.0	20	34	27.5
LSY-N18	23.5	20	36	29.5
LSY-N22	27.5	20	40.5	34.0
LSY-N25	30.5	20	44.5	36.5
LSY-N28	34.0	20	48	39.5
LSY-N30	36.5	20	51.5	42.2
LSY-N36	42.0	20	57.0	46.3

※販売数量は、1箱単位となります。

スマート収納ラック

Posted 2017年3月23日 by builder

スマート収納ラック

センターストッパー採用。最多200枚収納(30～100mm幅基板対応)

Ｍサイズのローダー、アンローダーが使用可能です。
基準位置が同じで、反転して使用できます。
リフロー後の加熱された基板に耐えるガイドレール構造。60℃・135℃・165℃の3タイプのガイドレールをご用意しています。
(注)耐熱温度はマガジンラック全体に対するものではありません。乾燥炉などでの使用はできません。
各社実装機メーカーに対応したスタンダード仕様です。
(注)ご採用時に、仕様をご確認ください。
精度、品質に優れ、ゆがみがなく、圧倒的な納入実績を重ねています。
ガイドチャンネル4本を標準装備

オプション

・バネ式ストッパー棒
・ナンバリングラベル

センターストッパー棒
取付可能

基準位置図

1サイド50枚収納、
4サイドで200枚収納可能

製品寸法表（単位：mm）

型番	ガイドレール耐熱温度	外形寸法			アジャスト幅AJ	ベース材質	基準位置		ピッチP	収納枚数	質量(kg)	サイズ
型番	ガイドレール耐熱温度	L （奥行)	W （幅)	H （高さ）	アジャスト幅AJ	ベース材質	A	B	ピッチP	収納枚数	質量(kg)	サイズ
NKAJ-0310N3-WG	60℃以下	355	320	563	30～101	プラスチック	34	34	10	100	6.4	Ｍ
NKAJ-0310R3-WG	135℃以下	355	320	563	30～101	プラスチック	34	34	10	100	6.6
NKAJ-0310SR3-WG	165℃以下	355	320	563	30～101	プラスチック	34	34	10	100	6.6

※ 梱包は、ユニット出荷です。完成組立はオプション対応となります。
※ 仕様は予告なく変更される場合がございます。あらかじめご了承ください。

低型マガジン

Posted 2017年3月23日 by builder

低型マガジン

標準ニコラックシリーズすべてに対応可能。

多品種小ロット生産に最適。
基板収納枚数は10枚単位で収納可能。
軽量。

製品寸法表（単位：mm）

型番	外形寸法			溝段数	ストッパ棒 (オプション)
型番	L（奥行)	W（幅)	H（高さ）	溝段数	ストッパ棒 (オプション)
R25-L2	355	320	163	10	L=148
R25-L4	355	320	263	20	L=248
R25-L6	355	320	363	30	L=348
R25-L8	355	320	463	40	L=448

・収納ピッチ：10mm ・アジャスト幅：50～254mm

耐熱ラック

Posted 2017年3月23日 by builder

耐熱ラック

オール金属製。ガイドレールはアルミ及びステンレスプレス品を使用。標準の0525シリーズと同仕様です。オーブン対応可能。

リフロー炉から冷却なしで直接搬入できます。

0525シリーズとサイズ、基準位置が同じで、
　ローダーアンローダーに使用できます。

ガイドレール間にスキ間を設け、通風を良くしているため
　均一な温度分布を実現し、高温の乾燥炉に最適。

ネジロックアジャストタイプの幅調整。

他サイズ0531、0539、0546も製作できます。

製品寸法表（単位：mm）

型番アジャスト幅AJ 外形寸法収納枚数

L
（奥行) W
（幅) H
（高さ）

NKLH-0525AL 50～254 355 320 562 50

NKLH-0525SU 50～254 355 320 562 50

リサイクルファスナー

Posted 2016年5月5日 by builder

リサイクルファスナー

取り外し可能なリユースタイプの配線クランプ。
保持力はそのままに、ワンアクションで取り外しが可能です。
作業者にやさしく、手が痛くなりにくい株式会社ニックスオリジナル設計です。

サイドスナップ方式

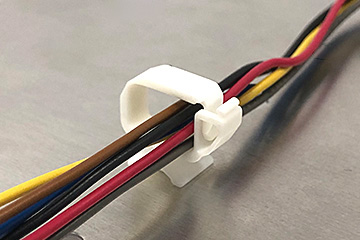

ミニサドル
サイドスナップ方式
ロッキングワイヤーサドル
サイドプッシュ方式
フィックスミニクランプ
サイドプッシュ方式
ウェーブクランプ
サイドプッシュ方式
ロッキングワイヤーサドル
サイドプッシュ方式
ミニロッキング
ワイヤーサドル
センタープッシュ方式
ロッキングワイヤー
サドル
FPDクランプ
リードホルダー
サイドスナップ方式

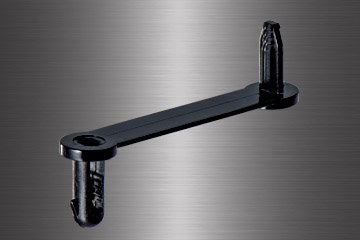

バンド固定具
バンド固定具
サイドプル方式
FFCクランプ
クロールクランプ

配線クランプ（単線・束線用）

Posted 2016年5月5日 by builder

配線クランプ（単線・束線用）

板金やプリント基板などに電線・光ケーブルなどを固定するプラスチックファスナー。
作業者にやさしく、手が痛くなりにくい株式会社ニックスオリジナル設計です。

Fクランプ
ミニサドル
ミニサドル
(テープタイプ)
ミニワイヤー
ステッカー
ミニクランプ
ミニステッカー
ワイヤーサドル
クリッパー
ミニロッキング
ワイヤーサドル
ロッキングミニサドル
ロッキングワイヤー
サドル
オーバルワイド
クランプ
フィックス
ミニクランプ
小型ウェーブクランプ

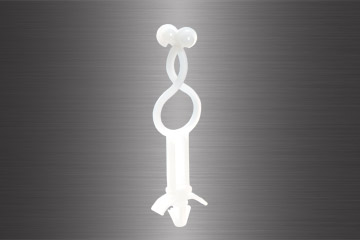

アイロック
シングルタイプ
アイロック
クリップタイプ
ナイロンクリップ
NKクランプ
NKクランプ SPタイプ

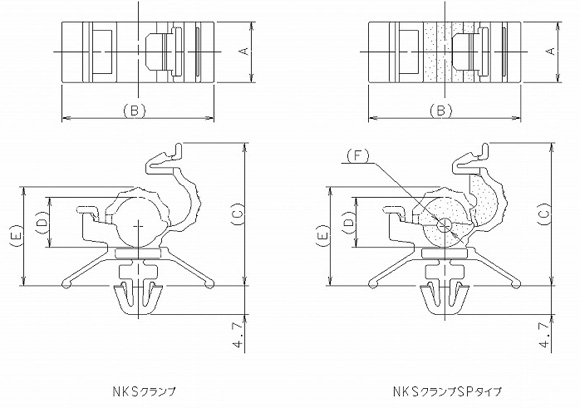

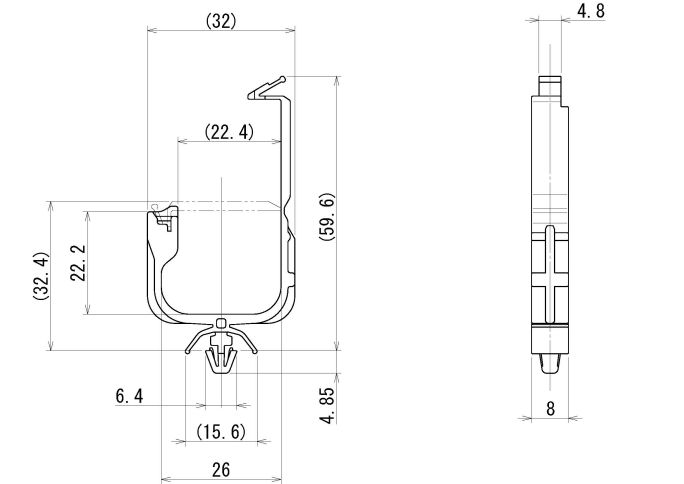

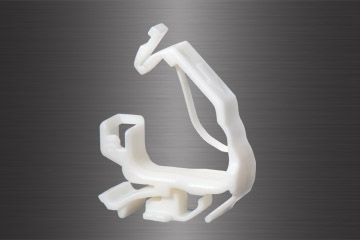

NKSクランプ
ULクランプ
ULクランプ Sタイプ
ピタット
スーパークランプ
スーパークランプ
スーパークランプホルダー

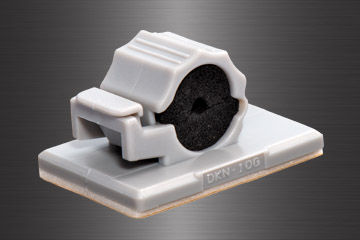

ケーブルステッカー
スピードクランプ
ハイスピードクランプ

配線クランプ (フラットケーブル用)

Posted 2016年5月5日 by builder

配線クランプ (フラットケーブル用)

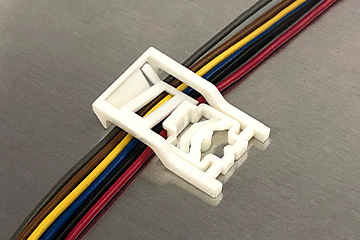

フラットケーブル用のプラスチックファスナーです。

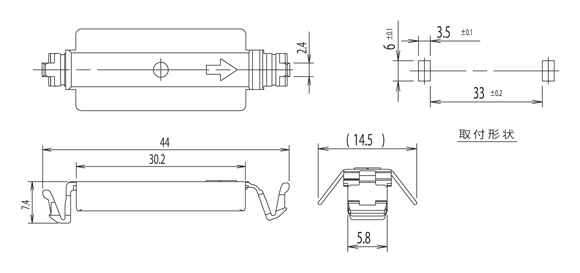

サイドプル方式
FFCクランプ
サイドプル方式
FFCクランプ
クロールクランプ

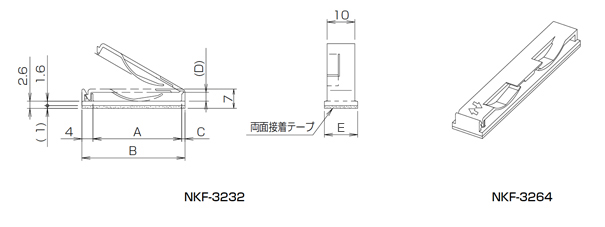

NKFクリップ
FFCクリップ

ケーブルグランド

Posted 2016年5月5日 by builder

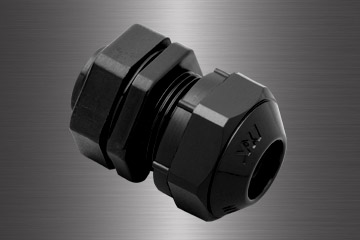

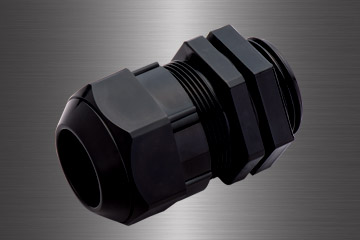

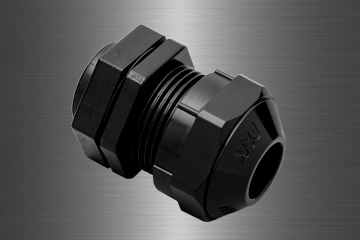

ケーブルグランド

配線の引き出し部分・接続部分からの水や塵の侵入を防ぎます。

コードロック
コードロック

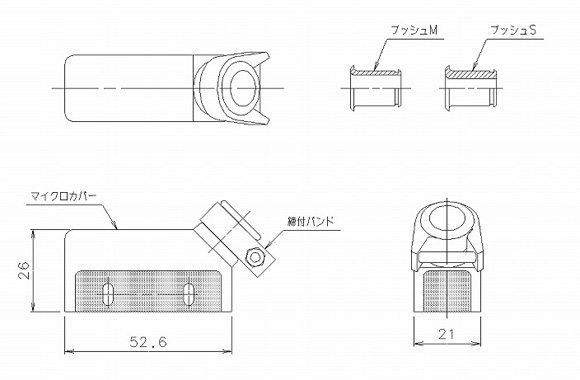

マイクロスイッチ
タイプ
スーパーシール
NW-7
スーパーシール
NW-7プロテクタ

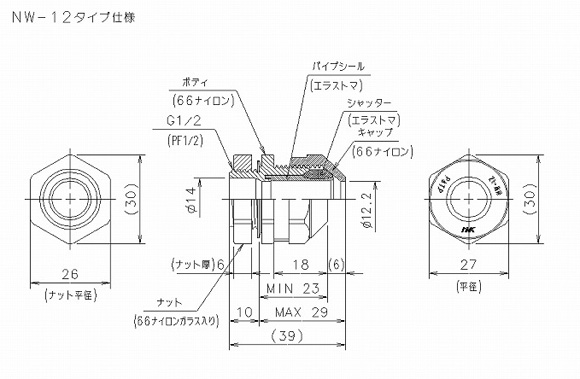

スーパーシール
NW-12
スーパーシール

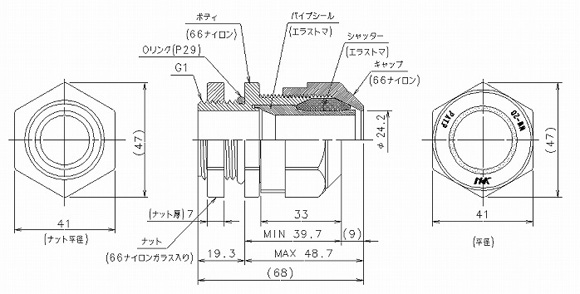

NW-20

ハーネス保護チューブ

Posted 2016年5月5日 by builder

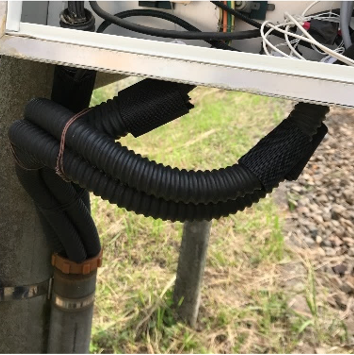

ハーネス保護チューブ

扉部などからの保護と同時に結束が可能です。

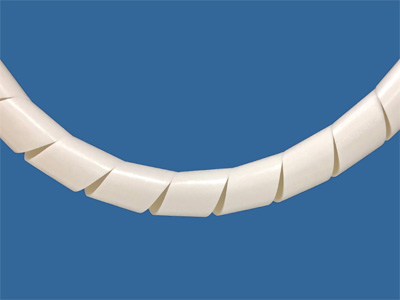

スパイラルチューブ

コルゲートチューブ

締結部品(リベット、ラッチ)

Posted 2016年5月5日 by builder

締結部品(リベット、ラッチ)

板金や部材をかしめて保持します。

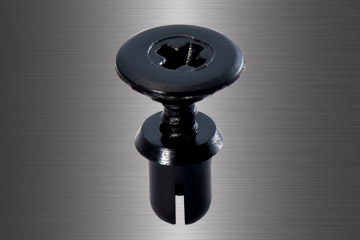

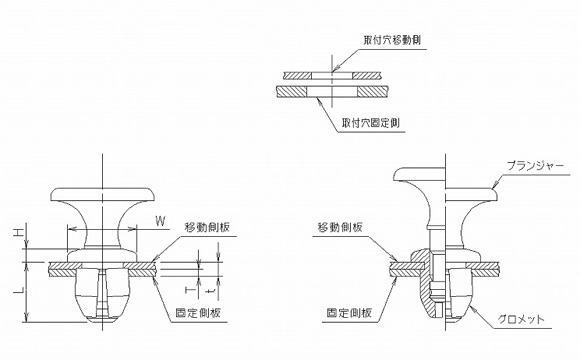

ターンリベット
ナイロンリベット
Pタイプ
ARラッチ

ケースレグ

Posted 2016年5月5日 by builder

ケースレグ

機器を支える脚となる部品です。

ワンタッチサポート
PLタイプ
ワンタッチサポート
Bタイプ
ワンタッチサポート
ミニタイプ

その他

Posted 2016年5月5日 by builder

扉キャッチャー

Posted 2016年5月5日 by builder

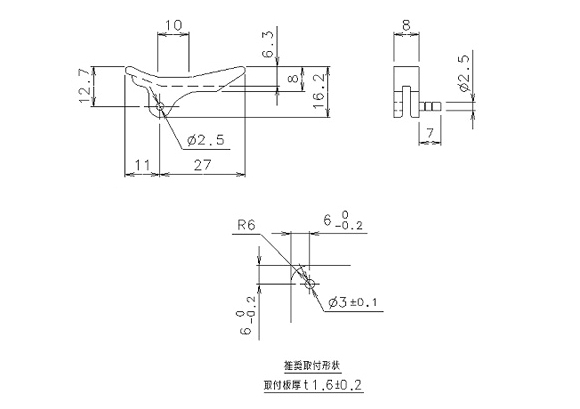

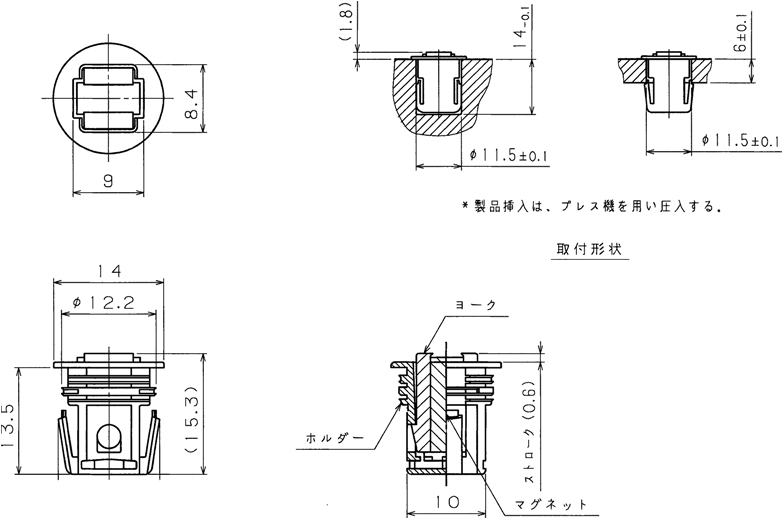

扉キャッチャー

ダンパー

Posted 2016年5月5日 by builder

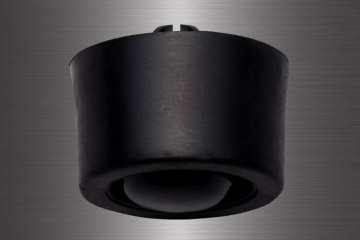

ダンパー

IH・電子レンジ用ツマミ

Posted 2016年5月5日 by builder

IH・電子レンジ用ツマミ

PPノブメカ

汎用マークバンド

Posted 2016年5月5日 by builder

汎用マークバンド

UTPケーブル用マークバンド

Posted 2016年5月5日 by builder

UTPケーブル用マークバンド

マークバンド
(UTPケーブル用)

Fクランプ

Posted 2016年4月22日 by 神田雄介

Fクランプ

特徴

優れた耐熱性及び耐薬品性
過酷な環境下に耐えるフッ素樹脂製
UL1565取得製品、UL取得温度-20℃～150℃※F-LWSM-0511のみ未取得

材質

ETFE

色

ナチュラル（半透明）

RoHS指令
難燃性

PDFダウンロード

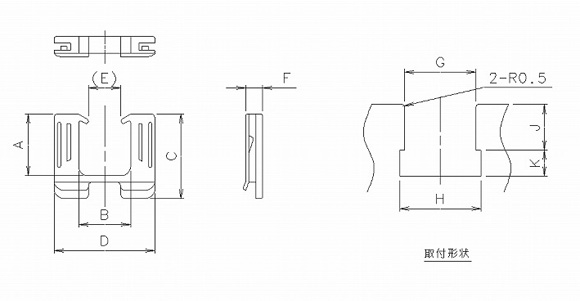

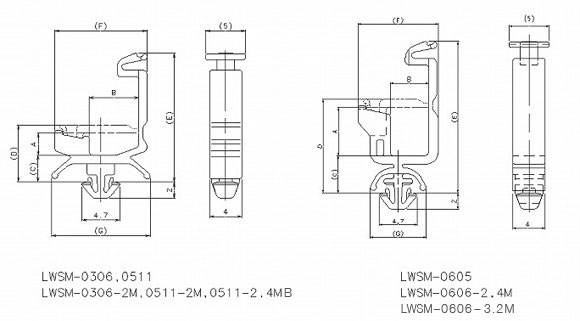

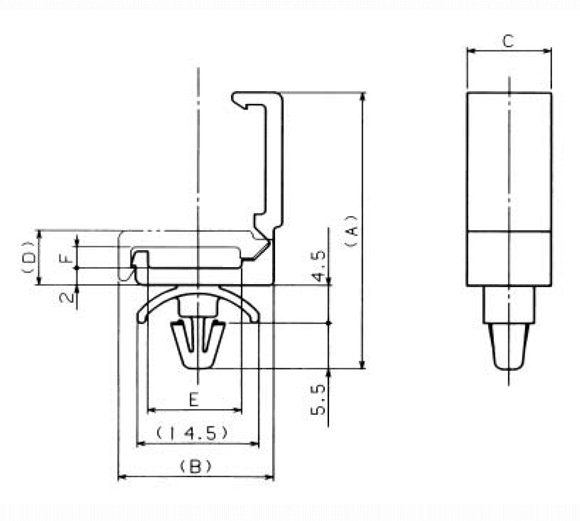

寸法仕様（単位：mm）

品番	A	B	C	D	E	F	取付板厚t	包装単位
F-LWSM-0306	2.8	6.2	7.1	16.0	11.5	12.3	t1.0 ～ t1.6	500
F-LWSM-0511	5.0	11	9.5	23.0	16.5	14.6
F-LWSM-0605	6.1	4.8	11.7	18.9	10.0	7.0

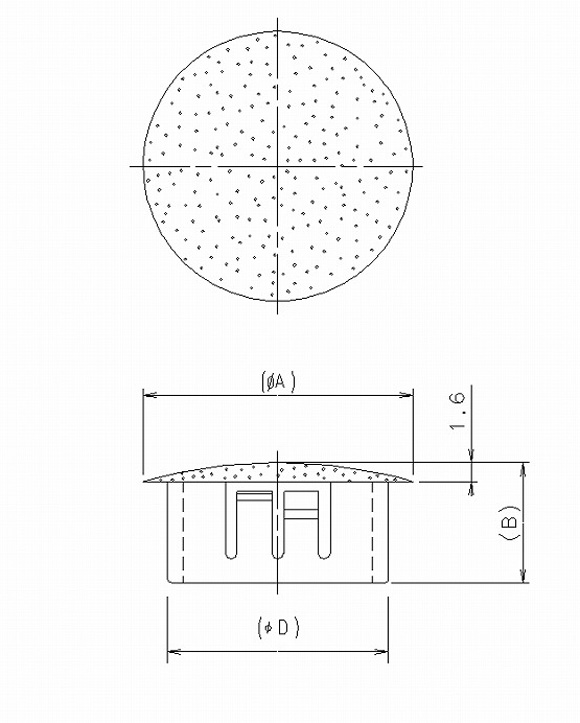

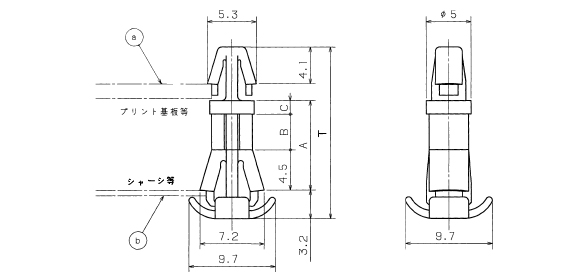

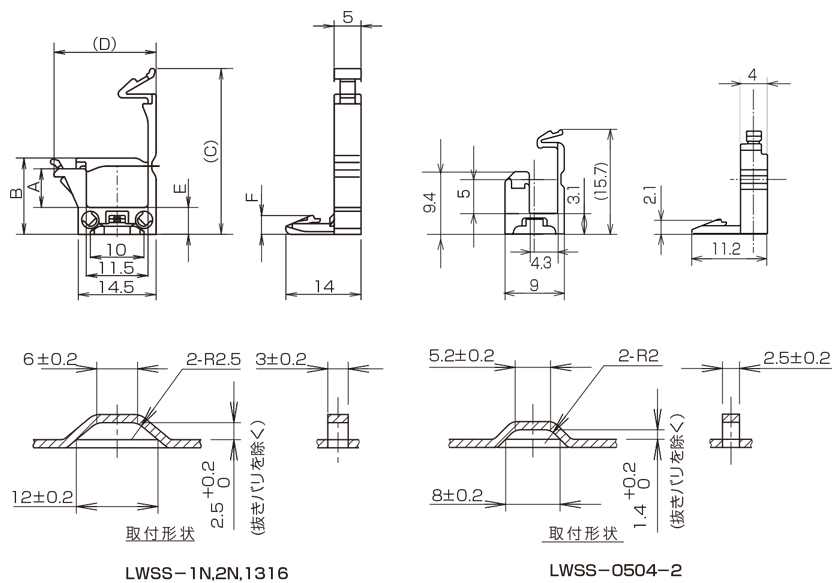

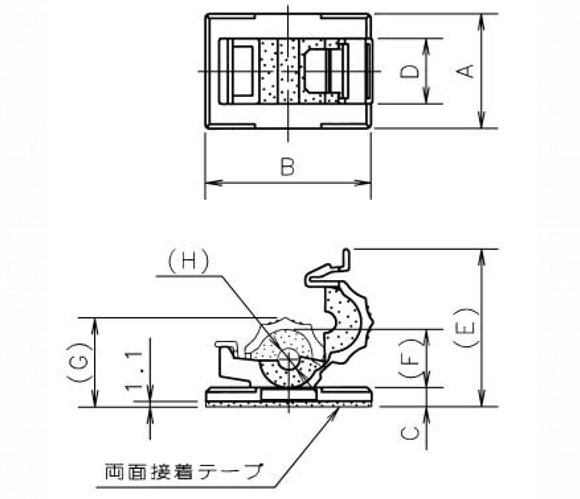

品番	A	B	C	D	E	F	取付板厚t	包装単位
F-LWS-0711	7.2	11.5	16.5	32.6	19.6	14.0	t1.0 ～ t1.6	500

>>お問い合わせはこちら

事例１：ラック＆ピニオン

Posted 2016年4月5日 by builder

事例１：ラック＆ピニオン

実用例

マガジンラック

事例2：ギアユニット

Posted 2016年4月5日 by builder

事例2：ギアユニット

実用例：

天井埋込カセット式エアコンフィルター上げ下げ機構
オーブンレンジ操作パネル機構

トルクヒンジ

Posted 2016年4月5日 by builder

トルクヒンジ

実用例

液晶モニター角度調整機構

専用オプション：埃対策用ベースカバー

Posted 2016年3月23日 by builder

専用オプション：埃対策用ベースカバー

ベースカバー（全面タイプ)

マガジン上部に載せるだけで、上面を全面カバー
型番　N25、R25、SR25は段積み可能

ベースカバー（穴塞ぎタイプ)

装着したままローダーで使用可能
型番　N25、R25、SR25に装着可能
装着したままの基板幅調整可能

専用オプション：マガジンラック用ダストカバー

Posted 2016年3月23日 by builder

専用オプション：マガジンラック用ダストカバー

基板とマガジンラックを異物からシャットアウト！大切な基板を静電気から守り、マガジンラックはいつもピカピカ。

マガジンラック用ダストカバー

カバーの表面も裏面も“両面”導電性
株式会社ニックス製のマガジンラックにジャストフィット
RoHS対応

基本仕様

型番	NA-1
表面抵抗値	カバー本体　　　　2.7×10⁶Ω　JIS K-6911*
外形寸法（交差）	W320(±2%)×L355(±2%)×H563(±2%)mm

*測定値であり、保証値ではありません。

前面カバーのみの開閉が可能のため、基板の出し入れが簡単

ダストカバーがマガジンラックにピッタリフィット

基板出し入れ方向に目印付

専用オプション：マガジンラック用台車

Posted 2016年3月23日 by builder

専用オプション：マガジンラック用台車

1台載せ用

2台載せ用

軽量
未使用時は段積みできるため省スペースで収納可能
導電性キャスター採用

基本仕様

型番	DA-0525-1	DA-0525-2
仕様	ラック1台用	ラック2台用
対象マガジンラック	Mサイズマガジンラック
特徴	導電性キャスター使用、各種サイズ用も製作可能

マガジンラック搭載時

マガジンラック2台搭載時

マジッククリーナー　3D

Posted 2016年3月23日 by builder

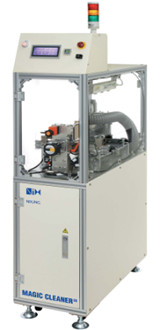

マジッククリーナー　3D

上面ブラシタイプ(標準)、両面ブラシタイプ（オプション)

静電気除去(イオナイザーによる)

レーザーマーキングのスス除去に最適

5μm異物除去（弊社試験による）

メンテナンスフリー（定期清掃要)

低ランニングコスト

ブラシの高さ調整が簡単(PAT.P)

　例：基板の板厚t1.6mmの場合は【0016】に設定

ブラシ交換が簡単(PAT.P)

集塵機フィルター交換の目安がわかる圧力センサー標準装備(PAT.P)

基本仕様

品名	マジッククリーナー3D
型番	M3DM-IN
クリーニング仕様	導電ブラシによる基板上面クリーニング
外形寸法	815(L)×350(W)×1387(H)mm　※コンベア長370mm
質量	約90kg
搬送高さ	900±20mm
実装部品高さ	基板上面に部品無し、下面MAX25mm
電源	AC100V　50Hz/60Hz
電気容量	200VA
塗装色	弊社標準色　マンセル7.2Y9.4/0.8(ツヤ有)：白系クリーム色

装置仕様

流れ方向	右→左/左→右
基準	手前基準/奥基準
基板サイズ	Mサイズ（50×50～250×330mm）
インターフェイス	モレックス製4ピンコネクタ(1490R・P1)
導電ブラシ高さ調整	手動上下移動式
操作パネル	電源SW タッチパネル圧力センサーブザー非常停止
ブレーカー	本体内部に設置

オプション

両面クリーナー(PAT.P)　

ブラシ高さ自動調整　

イオナイザー　

イオンブロー　

集塵機　

シグナルタワー　

コンベア自動幅調整　

コンベアスピード可変　

海外電源仕様(100V以外指定)　

据付調整作業

マジッククリーナー　3Dユニットタイプ

Posted 2016年3月23日 by builder

マジッククリーナー　3Dユニットタイプ

基本仕様

品名	マジッククリーナー3D　ユニットタイプ
型番	M3DM-UN
クリーニング仕様	導電ブラシによる基板上面クリーニング
外形寸法	590(L)×75(W)×274(H)mm
質量	約8kg
電源	DC24V（ブラシ回転モーター用）、低格出力30W
制御	別途、制御が必要
集塵機口径	φ50mm

装置仕様

流れ方向	右→左/左→右
基準	手前/奥
基板サイズ	Mサイズ（50～250mm）
導電ブラシ高さ調整	手動上下移動式

オプション

Lサイズ（50～460mm）

マガジンウォッシャー　PAT. P

Posted 2016年3月23日 by builder

マガジンウォッシャー　PAT. P

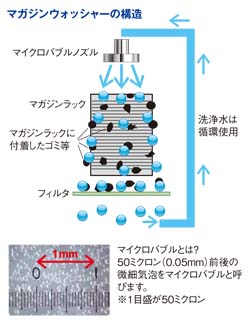

マガジンラックに付着したチリ・ホコリをマイクロバブルで強力洗浄（剥離・除去）。
キレイなマガジンラックが大切な基板の品質を守ります。
また、工場全体の異物不良削減に貢献します。

動作中の動画をご覧ください。

基本仕様

品名	マガジンウォッシャー
型番	MW-MB
クリーニング仕様	マイクロバブル＋シャワー洗浄
外形寸法	800（W）×1600（L）×1500（H）mm
質量	750kg（洗浄水100kg含む）
ラック投入高さ	約1000mm
電源・電気容量	3相　AC200V　50Hz/60Hz、40A（最大）
塗装色	弊社標準色［マンセル7.2Y9.4／0.8（ツヤ有）：白系クリーム色］

装置仕様

洗浄対象ラック	Mサイズマガジンラック　※1
タクトタイム	2～10分／台　※2
洗浄水	純水（※3）＋NIX水（※4）を循環使用
消耗品	フィルタ（※5）、洗浄水（※5）
オプション	乾燥用ヒーター（※6）、シグナルタワー、ラック以外の洗浄

※1　質量制限（8kg以下）・バランス制限（幅100mm以上）あり
※2　ラックの質量・バランス・運用方法による
※3　水道水でも可
※4　専用洗浄水（防腐剤など）
※5　必ず交換が必要（1回/1ヶ月）
※6　乾燥レベルはラックの質量・バランスによる

ラベル　静電気対策ポリイミドラベル（STATINIX）

Posted 2016年3月23日 by builder

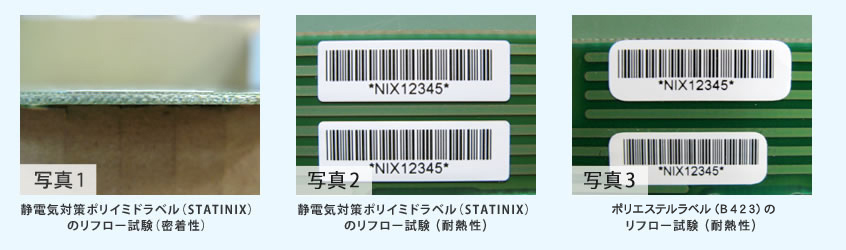

ラベル　静電気対策ポリイミドラベル（STATINIX™）

プリント基板実装工程で貴重な電子部品を守る！

近年、特にエレクトロニクス業界は、国際的に環境対策が進んできている中で、製品すべてに関して、
素材からの管理と工程の管理（トレーサビリティ）が、ますます必要とされています。
同時にデータの増量や高機能化、小型化などにより、半導体デバイス等は、静電気(ESD)にたいして
大変デリケートになってきています。

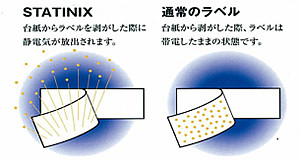

STATINIX™（スタティニックス）は、粘着剤に静電気を放出する機能を持たせ、25μポリイミドフィルムをベースとした、
基板管理ラベルとして最適な低コストラベルです。

特長

・つやなし白色
・クリアー印字
・低コスト
・ラベルフィーダ・ラベラーで使用可能

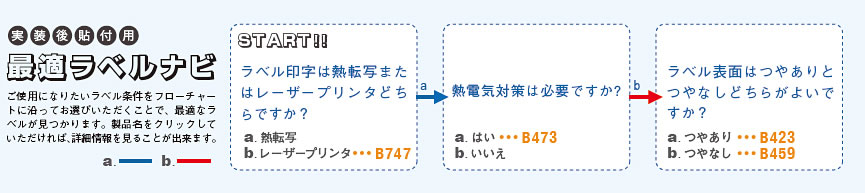

ラベルサイズ

お客様のご指定サイズで作成可能です。(別途抜き型の作成が必要です)

推奨リボン

品名	リボン幅(mm)	長さ(m)	色	インク面	梱包数
DK-620-040	40	300	黒色	外	10巻
NEPA-106-040	40	250	黒色	外	10巻

※販売単位は10巻です。

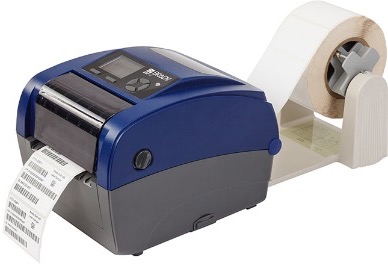

プリンター　BBP16シリーズ

Posted 2016年3月23日 by builder

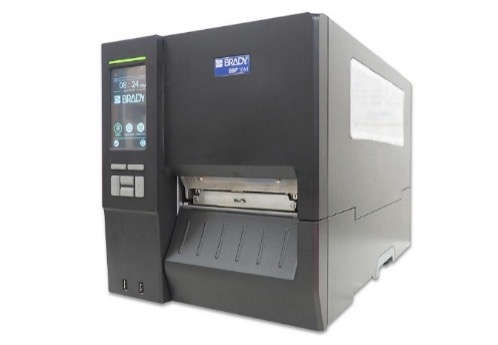

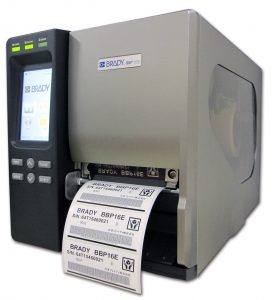

プリンター　BPP16E

高性能デスクトップ熱転写プリンタ
ＢＢＰ１６Ｅは、基板用耐熱ラベルの印字に最適です。

CODESOFT

600dpi印字ヘッド搭載により、高精細印字可能

ラベルの最小長は4mmから印字可能で基板管理ラベル印字に最適

最大ラベル印字幅104mmのため装置銘版も印字可能

CODESOFTを使ってＱＲコードなど2次元コードを印字可能

Windows　Vista,7,8,8.1,10対応プリンタドライバ付属

主な仕様


型番	BBP16E	BBP16E(カッター付)	BBP16E(剥離付）
印字方式	熱転写／ダイレクトサーマル式
印字解像度	600dpi
ヘッド幅	104mm
最大台紙幅(幅狭仕様)	15～90mm
最大台紙幅(幅広仕様)	25.4～113mm
ラベル長	4～2,540mm	18～1,016mm	25.4～152.4mm
ラベル間ギャップ長	最小2mm
ラベル外径	最大208mm
ラベルコア内径	25.4～76.2mm(1～3インチ）
ラベル巻き方向	外巻
リボン外径	最大90mm
リボンコア内径	25.4mm(1インチ）
リボンインク面	外側または内側
インターフェース	シリアルRS-232C（2400-115200bps） USB2.0（ハイスピードモード）内蔵イーサネット（10/100Mbps）
ラベルデザイン作成対応ソフト	CODESOFT
電源	内部スイッチング電源入力：AC100～240V、2A、50／60HZ 出力：DC24V、5A、100W
外寸	高さ：約308ミリメートル幅：約270ミリメートル奥行：約505ミリメートル(オプションなし時）
重量	約15kg(オプションなし時）
作動時温度	5～40℃
保管時温度	-40～60℃
作動時湿度	25～85%(結露なきこと）
保管時湿度	10～90%(結露なきこと）
規格認定	CB,TUV/Safety,CCC　Class　A,KC,BIS
環境規制	RoHSおよびWEEE準拠
付属品	電源ケーブル、USBケーブルプリンタードライバー、CDユーザマニュアルクイックスタートガイドドライバーインストールガイド（いずれも日本語）
プリンタドライバ対応OS	Windows Vista / Windows 7 / Windows 8 Windows 8.1 / Windows 10（32&64bit） (2017年1月17日更新)

マウンター用ラベルフィーダ

Posted 2016年3月23日 by builder

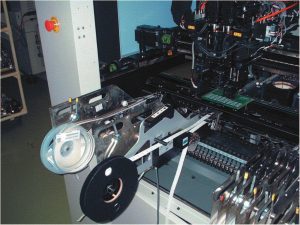

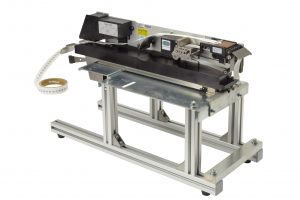

マウンター用ラベルフィーダ

マウンターでラベルが貼れます！手貼りから自動貼りで人件費削減！

NPOD-NXT
■印字機能付ラベルフィーダ
（NPODシリーズ）

AMPPC02-001
■印字機能なしラベルフィーダ
（AMPシリーズ）

特徴

用途に合わせて選べます

ラベルフィーダにはリアルタイム印字タイプと印字機能なしの2タイプがあります。

基板のトレーサビリティのために！

個々の基板ごとに実装後、その基板に実装されている部品のメーカー名とロット管理ができます。
外観検査装置で検査結果履歴を個々の基板ごとに残すことができます。

基板にスペースの無い時にもラベル貼り可能！

基板上にスペースの無い高密度基板でもICなどの電子部品上にラベル貼り付け可能です。
プリンタ印字による2次元コードラベルはレーザーマーカーより印字が安定しており、小さいスペースで可能です。
パターン上にも貼れて防湿、絶縁コーティングの上からでも読み取りが可能です。

製造原価削減！

手貼りの工数をなくせます。

主要マウンター機種に対応！

詳細はこちらへ

貼り付け作業のQuality　UP！

ラベルはマウンターで画像認識して貼るので従来のラベラと比べ物にならない貼り付け精度で貼れます。
人手による貼り間違いや貼り忘れ、貼り付け位置ずれミスの防止にも役に立ちます。

印字機能付ラベルフィーダ（NPODシリーズ）

Posted 2016年3月23日 by builder

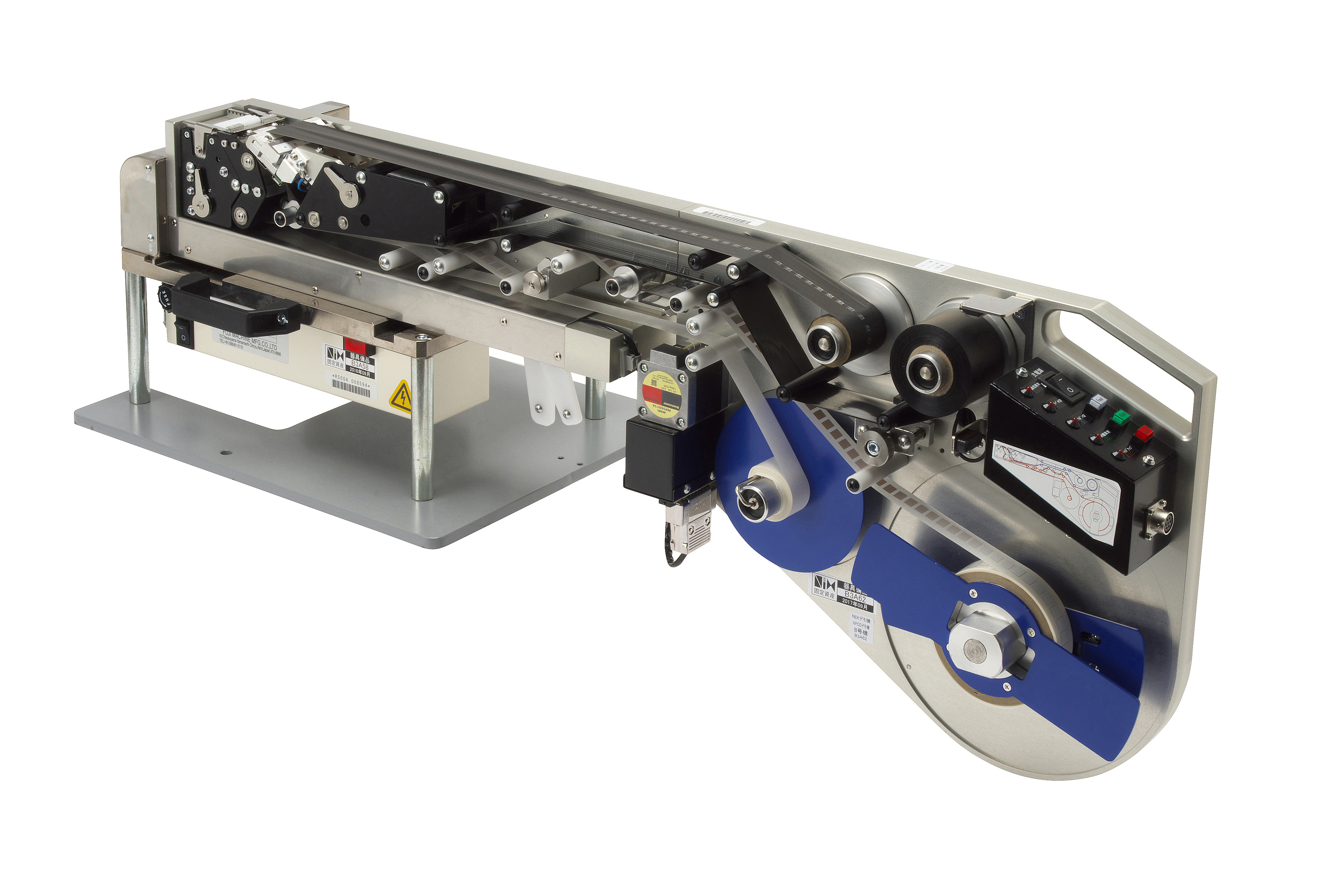

印字機能付ラベルフィーダ(NPODシリーズ）

NPODシリーズ

写真はNPOD-NXT

ラベル剥離待機状態

600dpi熱転写プリントヘッド搭載で極小文字や２次元コード印字がリアルタイムで可能

付属のWindowsドライバ経由で印字可能。それにより、2次元コードの連番等のデータ作成が簡単にできる
　BartenderやCODESOFTなどの汎用ラベル作成ソフトで印字可能

内蔵プリンタコマンドを使ってカスタムソフトからの印字も可能です。

通信インターフェースはEthernet使用のため複数ラインでネットワーク使用可能

独自のラベル剥離技術と印字位置高精度技術により極小ラベルも安定して印字貼り付け可能

操作パネルで印字位置や剥離量の微調整が可能

プリンタ仕様

プリント方式	熱転写
解像度	600dpi
最大印字範囲	最大幅40mm　最大長さ30mm
プリンタドライバ	Windows XP・VISTA・７対応ドライバ付属
通信インターフェース	EthernetまたはRS232Cどちらか出荷前選択
その他	プリンタコマンドおよびフォント内蔵(カスタムソフト作成可能）

動作仕様

動作温度	5℃～35℃
動作湿度	30～85%(除結露）
電源	ACアダプター(コンセント側AC100-240V 機器側DC24V 6.67A)

ラベル&リボン仕様

ラベル形状タイプ	抜き形状横1面ラベル（連続紙は使用不可）
ラベルサイズ	幅6～37mm　長さ4～30mm＊幅6mm以下の場合はお問い合わせください。
ラベル台紙幅	15～42mm＊台紙幅変更時に部品交換が必要な場合があります。
ラベルロールサイズ	最大外径180mm　紙管内径76.2mm
適用ラベル基材	株式会社ニックス製STATINIX™シリーズ
適用リボン	DK620-040,NEPA-106-040

その他

ラベル残量・リボン残量警告機能あり・外部入出力用コネクタ付き(DSUB15ﾋﾟﾝ)

印字機能なしラベルフィーダ（AMPシリーズ）

Posted 2016年3月23日 by builder

印字機能なしラベルフィーダ（ＡＭＰシリーズ）

AMPシリーズ
写真はAMPPC02-001

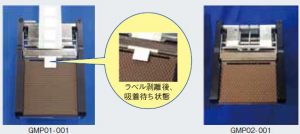

ＧＭＰモジュール

左側：GMP01　右側：GMP02

熱転写プリンタなどで印字した印字済みのロール状ラベルをセットして使用するタイプです。
使用するラベルサイズにアジャストできてワンタッチ脱着可能なGMPモジュール（ラベル剥離ユニット）がAMP1台につき1個別途必要です。
GMPモジュールは最大適用ラベル長が50mmのGMP01-001と35mmのGMP02-001の２タイプがあります。＊マウンター機種によって使用可否があります。
GMPモジュールはすべての機種の印字機能なしラベルフィーダ（AMP）で共用できます。
GMPモジュール上にラベルセンサーがあってマウンターのノズルが1枚吸着し、ラベルがなくなった時点で自動的にモータードライブで次のラベルが1枚フィードされます。よってマウンターとの通信や信号のやり取りはありません。

使用手順

仕様

適用ラベルサイズ	最小：幅3mm×高さ3mm 最大：幅約38mm×高さ50mm(GMP02-001使用の場合は35mm）吸着可能なサイズはマウンター機種によって差があります。ラベル基材によって最小･最大ラベルサイズが変わります。台紙幅：MAX42mm
適用ラベルロール仕様 *リールホルダ付き機種のみ	内径3インチ紙管またはプラスチック管 MAX外形180mm （機種によって異なります。）
適用ラベル基材	株式会社ニックス製　STATINIX™ 静電対策ポリイミド
ラベル送り速度	30,53,95mm/secから選択可能。
ラベル切れエラー等感知機能	あり
電源	AC100V （ただし機種によってはマウンターから直接取るコネクター付のものもあり。）
重量	機種によって異なります。ヤマハ用AMPYの場合　約1.78kg

対応主要マウンター機種一覧表

Posted 2016年3月23日 by builder

対応主要マウンター機種一覧表

パナソニック・FUJI・ヤマハ・JUKIなど
主なマウンターメーカーの機種に適応するラインUPがそろっています。

マウンターメーカー	マウンター機種名	印字機能なし AMPシリーズ	印字機能あり NPODシリーズ
パナソニック	MPAG3,MSF,MCF,MPAV2,BM221	AMPP02-001 *リールホルダあり	未対応
パナソニック	CM402/602/212/101,DT401,NPM,AM100	AMPPC02-001 リールホルダなし AMPPC02-002 リールホルダあり	NPOD-CM-SC
FUJI	QP2,QP3,XP	AMPF01-001 *リールホルダあり	NPOD-F
FUJI	NXT,NXTⅡ,AIM,AIMEX,XPF	AMPFN02-001 リールホルダなし AMPFN02-002 リールホルダあり	NPOD-NXT
YAMAHA	YV100,XG100,YG100/88	AMPY01-001 *リールホルダあり	未対応
YAMAHA	YS12,YS12F,YS24X,YS88,YS100,YSM-40	AMPYS01-001 *リールホルダなし	未対応
JUKI	KE700/1000/2000/3000 (メカフィーダ機種）	AMPJ01-001 *リールホルダあり	未対応

＊リールホルダは内径3インチラベルコアをラベルフィーダにセットするホルダです。

＊リールホルダがない機種はマウンターのフィーダスペースに置いて使用できます。

ARバグバンパー

Posted 2016年3月10日 by builder

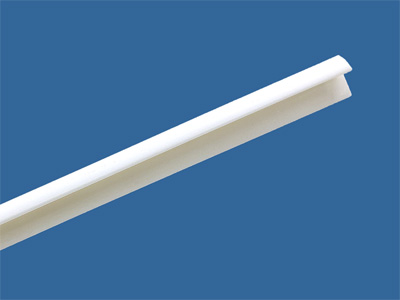

ARバグバンパー

（2010年モノづくり部品大賞にて「ものづくり生命文明機構　理事長賞」受賞）

特徴

歩行虫の侵入対策に効果のある“虫返し形状”と薬剤のダブル効果
両面テープ付きで設置が簡単

実用例

建物のドア・窓の周り、飲食店の客席スペースとの間など

寸法仕様（単位：mm）

品番	l	D	d	t	L	ご注文単位
ARBOE-1911-1000	19	11	7.5	1.2	1000	10本毎

>>お問い合わせはこちら

ARスパイラルチューブ

Posted 2016年3月10日 by builder

ARスパイラルチューブ

特徴

必要な長さにカットして巻き付けるだけなので、対象の太さに合わせて使用可能

実用例

配線、配管、厨房機器の脚など

寸法仕様（単位：mm）

品番	ΦD	Φd	t	L	ご注文単位
ARSE-20-1000	22.6	20	1.3	1000	10本毎

>>お問い合わせはこちら

ARフラットバー

Posted 2016年3月10日 by builder

ARフラットバー

特徴

曲面や、隙間のないところにも貼付可能
両面テープ付きで設置が簡単

実用例

排気ダクト、配電盤ドア部など

寸法仕様（単位：mm）

品番	D	t	L	ご注文単位
ARFOE-1520-1000	20	1.5	1000	10本毎

>>お問い合わせはこちら

ARシート

Posted 2016年3月10日 by builder

ARシート

特徴

敷くだけなので、幅広い範囲に使用可能な防虫シートです
半透明で目立ちにくい

実用例

ウォーターサーバートレイ、食堂ゴミ箱付近、植物工場の間仕切りなど

寸法仕様（単位：mm）

品番	製品厚	幅	長さ	ご注文単位
ARSH-020480-025	0.2mm	480mm	25m	1巻毎
ARSH-021000-025	0.2mm	1000mm （1m）	25m	1巻毎

>>お問い合わせはこちら

ARテープ

Posted 2016年3月10日 by builder

ARテープ

特徴

半透明で目立ちにくい防虫テープです
狭いスペースにも設置可能

実用例

セキュリティカメラ周辺、冷蔵庫の基板周り

寸法仕様（単位：mm）

品番	製品厚	幅	長さ	ご注文単位
ARTP-020015-010	0.2mm	15mm	10m	5巻毎
ARTP-020050-010	0.2mm	50mm	10m	5巻毎

>>お問い合わせはこちら

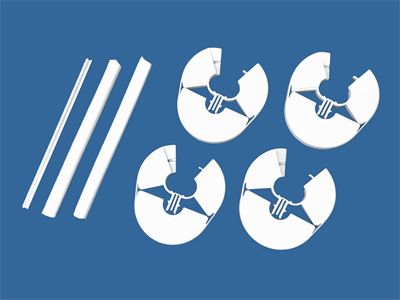

AR自販機キット

Posted 2016年3月10日 by builder

AR自販機キット

自動販売機用のARINIX製品のキットです。

特徴

自動販売機１台分の防虫ができるセットです
ワンタッチで設置・取り外しができるオリジナル機構
専用のセットアップツールで簡単に後付け可能
薬剤が揮発しないので、薬剤成分が混入する心配がありません

実用例

各種カップ式自動販売機

品番：AR自販機キット
キット内容：
①ARスパイラルチューブ
・内径：10mm
・数量：2本
・設置箇所：電源線、給水ライン
②ARアースセンガード
・内径：3mm
・数量：1本
・設置箇所：アース線
③ARリング14
・内径：14mm
・数量：4個
・設置箇所：脚部

※ご注文は20キット毎となります。

>>お問い合わせはこちら

ヘッダーCCHタイプ　（RoHS指令適合品）

Posted 2016年3月3日 by builder

ヘッダーCCHタイプ　（RoHS指令適合品）

マックスインジョイント^®ヘッダーCCHタイプは、暖房用配管の往き戻りに使用されるヘッダーです。熱源機との接続方法はCCHクリップを採用。マックスインジョイント^®各シリーズとの組み合わせにより作業性が向上。

ヘッダーCCHタイプ4P

ヘッダーCCHタイプ2P

特徴

1.軽量化実現
　金属品より重量約70%減、作業効率の改善に貢献！
2.保温材不要
　樹脂の特性を活かし断熱効果UP
　形状がスリム化になり、デザイン性もUP
3.凍結破壊防止機能付→凍結破壊防止機能操作方法
　中の水が凍結しても破損しません！従来には無い機能を追加しました。
4.CCHクリップ対応
　熱源機との取り付け作業は従来通りで簡単（CCHクリップ16A使用）

ヘッダーラインナップ

ヘッダーCCHタイプ(2P）

ヘッダーCCHタイプ(3P）

ヘッダーCCHタイプ(4P）

ヘッダーCCHタイプ(5P）

ヘッダーCCHタイプ(6P）

ヘッダーCCHタイプ(7P)

凍結破壊防止機能操作方法

Posted 2016年3月3日 by builder

凍結破壊防止機能操作方法

本機能は寒冷地域でも安心してご使用いただけるように、凍結破壊防止機能を付加いたしました。
長期にわたり、熱源機を使用しない場合等、樹脂ヘッダー内の水が凍結して部品が破損する事を防止するための機能が付加されています。機能が作動した場合の取り扱い方法は下記の通りです。

(1)通常ご使用状態
納入時は右写真の状態で納入されます。ご使用の際は、この状態でご使用ください。

(2)凍結防止機能作動後
ヘッダー内で凍結が発生した時ツマミが下方向に作動して凍結によるヘッダーの破損を回避します。

※Cリングを取り外したり、曲げたりしないでください。

(3)通常状態への復帰作業方法
ヘッダー内で解凍確認後、手でツマミを下から上へ押上げて再セットします。（セット完了後は軽いクリック感があります）

注1）復帰作業は必ず施工関係者が行ってください。
注2）セット時に工具等（ハンマー、ドライバー等）は使用しないでください。素手で十分対応可能です。
注3）本機能はヘッダー内圧8kgf以上の負荷が掛かると作動します。

マックスインジョイント　ヘッダーCCHタイプ　性能仕様書

Posted 2016年3月3日 by builder

マックスインジョイント　ヘッダーCCHタイプ　性能仕様書

項目	仕様
分岐管上向き強度	ヘッダーを熱源機に取り付けた状態で分岐管に上方向の負荷を掛けた時の強度	N・cm	1,600以上
分岐管下向き強度	ヘッダーを熱源機に取り付けた状態で分岐管に下方向の負荷を掛けた時の強度	N・cm	1,600以上
落下試験	１ｍの高さからコンクリート面に落下させる	–	性能異常なし
ハンドル操作トルク	ハンドルを回転させバルブを開閉する時の操作トルク	N・cm	70以下
ハンドル許容トルク	ハンドルを回転させる時の限界許容トルク	N・cm	400以下
耐水圧性	ヘッダーの内部にかかる許容水圧	KPa	290以下
圧力損失	ヘッダーをマノメーターに接続し、送水時の圧力差により圧力損失を測定する（送水量：4L/min）	KPa	11以下
凍結試験	ヘッダー内部及び接続配管内を水で満たし、密閉した状態で凍結させる	–	性能異常なし
冷熱繰り返し試験	送水温度10℃(2.5min)⇔80℃(2.5min)を27,000サイクル実施しシール性を確認	–	水漏れなし
耐候性試験	サンシャインウェザー（雨有り）試験を3,000Hr実施し、強度変化を確認する	％	強度低下15以下
耐薬品性試験	試験片を1/4楕円冶具に付け、表面に接着剤を塗布し異常が無いか確認する	–	性能異常なし

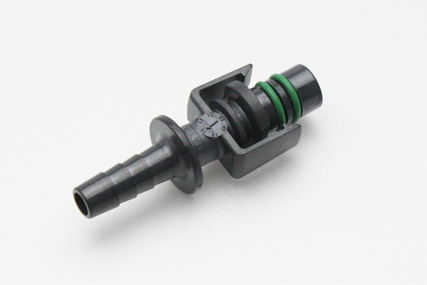

CCHジョイントストレートシリーズ(RoHS指令適合品)

Posted 2016年3月3日 by builder

CCHジョイントストレートシリーズ（RoHS指令適合品）

CCHストレート7A＆10A＆13Aは高温部（ふろ）接続口に使用し、メスは暖房1系統時に使用します。止水栓は暖房・高温部（ふろ）に取り付け、止水する為に使用します。本製品は、部品重量の軽量化を実現しました。取付方法は従来金属品と同様にCCHクリップを使用します。

CCHジョイントストレート7A	CCHジョイントストレート10A	CCHジョイントストレート13A	CCHジョイントストレートメス
CCHジョイントストレート止水栓	CCHジョイントエルボ7A	CCHジョイントエルボ10A

各シリーズ・アプリケーション例

保護キャップ(RoHS指令適合品)

Posted 2016年3月3日 by builder

CCHジョイントストレートシリーズ（RoHS指令適合品）

スナップジョイント保護キャップ

P-16用保護キャップ

マックスインジョイント性能仕様書

Posted 2016年3月3日 by builder

マックスインジョイント性能仕様書

No.	項目	仕様
1	本体材質	特殊PPS樹脂
2	本体材質グレード	NIXAM®1673
3	使用Oリング材質	FKM製ダイエル　G701（色調：黒or緑）
4	使用媒体	水道水、不凍液
5	使用媒体温度	80℃（連結パイプ材質：架橋ポリエチレン、ポリブデン）
6	使用媒体圧力	0.49MPa（5kgf/cm²）以下
7	本体耐熱温水温度	120℃
8	本体燃焼性	UL94-V0相当
9	表面硬度	114（ロックウェルRスケール）
10	スナップ部挿入力	147N（15kgf）以下
11	スナップ部抜去力	294N（31kgf）以上
12	冷熱繰り返性	水漏れ無し（0.39Mpaの水道水80℃；2.5min）～（20℃；2.5min）を1cycleにて15,000サイクル
13	連続通湯性	水漏れ無し（80℃の水道水、不凍液にて水圧0.098MPa　17,500Hr）
14	耐接着剤性	クラック無し（1/4楕円曲準法により90℃にて500Hr）
15	耐凍結性	水漏れ無し（-17℃　240Hr放置後、常温放置水圧0.49Mpa）

エルボシリーズ(RoHS指令適合品)

Posted 2016年3月3日 by builder

エルボシリーズ（RoHS指令適合品）

軽量・低コストを目的として開発されたマックスインジョイント^®エルボ＆異径エルボシリーズです。竹の子継手部には、樹脂管挿入時に使用されるスムーサー対応のフランジが一体化されています。またフランジ及びエルボコーナー部によって樹脂管部に直接荷重が掛からない構造となっております。

エルボシリーズ

部品名	A	B	C	φD	φE	φF	φG
7B×7B	11	45.0	45.0	5	7.6	5	7.6
10B×10B	15	50.0	50.0	7	10.6	7	10.6
7B×10B	15	50.0	46.0	5	7.6	7	10.6

専用オプション：スロットストッパー

Posted 2016年3月3日 by builder

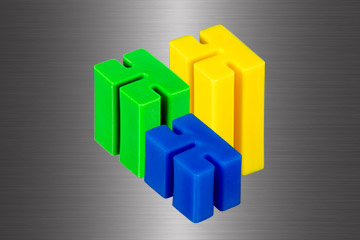

専用オプション：スロットストッパー

使わない段(ミゾ)をふさぎ、誤挿入を防ぎます。

型番	SLS-M
仕様	帯電防止（10¹¹Ω以下）
対象マガジンラック	R25, SR25
特徴	独自の配合で白色でも帯電防止。

水圧テスト用ヘッダー(RoHS指令適合品)

Posted 2016年3月3日 by builder

水圧テスト用ヘッダー（RoHS指令適合品）

ペアチューブの往き・戻り管を結ぶ漏水試験を実施するためのヘッダー。

水圧テスト用ヘッダー3P
水圧テスト用ヘッダー5P

水圧テスト用U型ジョイント(RoHS指令適合品)

Posted 2016年3月3日 by builder

水圧テスト用U型ジョイント（RoHS指令適合品）

水圧テスト用U字ジョイント

マークバンド VS・Sタイプ・Nタイプ

Posted 2016年3月3日 by builder

マークバンド VS・Sタイプ・Nタイプ

特徴

信頼性の高い恒久性マーカ
特殊工具により容易に装着
特殊インクによる鮮明な文字
電力等安定した高品質要求分野に最適
マーク種別
　数字（0～9）
　文字（A～Z）
　特殊記号（＋,-）
　無地カラーバンド（赤・青・黄・緑・黒・白）
　数字の0とアルファベットの0は同刻印
※１袋に同じ文字が300個入りとなります。ご注文の際には、品番と併せて「1」「A」「赤」など種別をご指定ください。

材質

66ナイロン

色

白（標準）

RoHS指令
難燃性
納期に関しては別途お問い合わせください

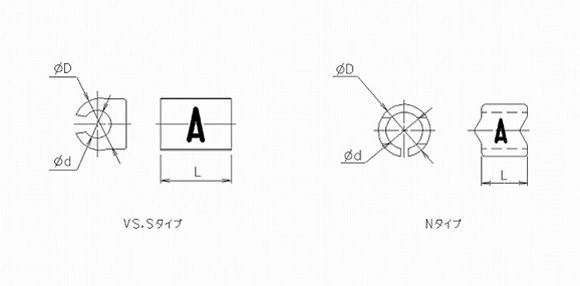

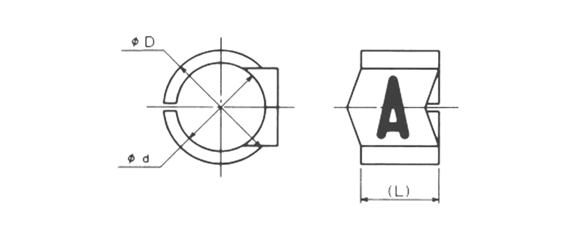

寸法仕様（単位：mm）

品番	寸法			挿入棒色	電線外径サイズ	参考電線サイズmm²	包装単位
品番	L	ｄ（内径）	D（外径）	挿入棒色	電線外径サイズ	参考電線サイズmm²	包装単位
VS-1	2.5	0.9	1.7	ダークレッド	0.95～1.3	–	300ヶ/袋（10本）
VS-2	2.3	1.3	2.1	グレー	1.35～1.85	–
S-1	3.0	1.8	2.8	スカイブルー	1.9～2.2	0.5
N-0		2.4	3.4	グリーン	2.5～2.8	0.75 0.9
N-1		2.7	3.9	レッド	2.8～3.4	0.9 1.25
N-2		2.9	4.6	ブルー	3.4～4.6	2.0 3.5
N-2.5		3.7	5.1	ブラウン	3.9～4.5	3.3
N-3		4.4	5.8	イエロー	4.6～5.9	5.5

※カラーマークバンドの色別は赤・青・黄・緑・黒・白の6種類でノーマークです。

マークバンド　Lタイプ

Posted 2016年3月3日 by builder

マークバンド　Lタイプ

特徴

マーク種別
数字（0～9）
文字（A～Z）
特殊記号（＋,-）
数字の0とアルファベットの0は同刻印

材質

66ナイロン

色

白（標準）

RoHS指令
難燃性
納期に関しては別途お問い合わせください

寸法仕様（単位：mm）

品番	寸法			電線外径サイズ	参考電線サイズmm²	包装単位
品番	（L）	ｄ（内径）	D（外径）	電線外径サイズ	参考電線サイズmm²	包装単位
L－1	5.0	5.7	7.3	6.0～7.6	8.0　　　　14.0	50ヶ/袋
L－3	6.0	8.8	10.6	9.2～10.5	22.0　　　30.0
L－5	7.0	11.0	13.0	11.5～13.0	38.0　　　50.0
L－7	8.0	15.0	17.2	15.5～17.0	80.0　　100.0

マークバンド(UTPケーブル用)

Posted 2016年3月3日 by builder

マークバンド(UTPケーブル用)

特徴

UTPケーブル専用マークバンド
油性ペンによる手書き、ラベル貼り付け可
ケーブルにワンタッチで取付可

材質

66ナイロン

色

ナチュラル（白）

RoHS指令
難燃性

寸法仕様（単位：mm）

品番	電線外径	包装単位
LMB－6	5.2～6.8	100

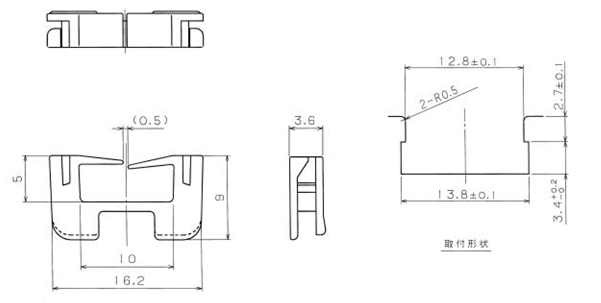

NSラッチ

Posted 2016年2月26日 by builder

NSラッチ

特徴

扉側のフック部は、ストライカーと違って、薄肉設計が可能であり、
　　またバリの影響を受けない型構造が可能
ロック時に扉を無理に外しても、ラッチの破壊がない

色

黒

※ご検討時には事前に詳細仕様のご確認をお願いします

実用例：キャビネットの扉開閉部

RoHS指令

製品仕様

品番	開閉音有無	包装単位
NS-2	有	500

ログキャッチマグ

Posted 2016年2月26日 by builder

ログキャッチマグ

特徴

キャビネットへの取付けは圧入方式もしくはスナップフィット方式
キャビネットから抜けにくい形状
マグネット・ヨークがフレキシブルに動き、吸着の安定化

材質

ハウジング：POM
マグネット：フェライト
ヨーク：SPCC

吸着力

24.5±5N（弊社測定値)

※ご検討時には事前に詳細仕様のご確認をお願いします
実用例：キャビネットの扉開閉部

RoHS指令

製品仕様

品番	色	包装単位
LCM-1415	乳白色	200

キャッチマグCM-2

Posted 2016年2月26日 by builder

キャッチマグCM-2

特徴

マグネットの吸着力を利用したキャッチャー
省スペースで扉周辺に取り付け可能
取り付けはフロント面からの挿入で完了

材質

ハウジング：6ナイロン　難燃性UL94V-2
マグネット：異方性フェライト(CM-2B)､ネオジウム磁石(CM-2UB)
ヨーク：SPC

色

黒

※ご検討時には事前に詳細仕様のご確認をお願いします
実用例：キャビネットの扉開閉部

RoHS指令
難燃性
（ご発注ロットは別途お問い合わせください）

製品仕様

品番	参考吸着力N	包装単位
CM-2B	3.9	200
CM-2UB	6.9	200

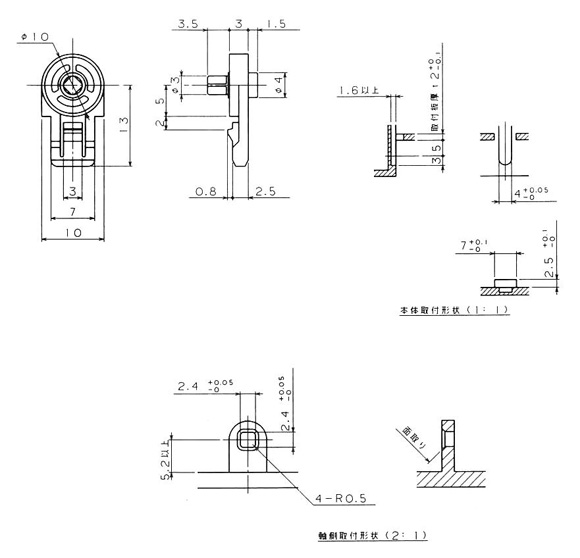

DRダンパーシリーズ　スナップフィットロータリーダンパー（両方向性軸付）

Posted 2016年2月26日 by builder

DRダンパーシリーズ　スナップフィットロータリーダンパー（両方向性軸付）

特徴

スナップ方式のため押し込むだけで取り付けができます
全面から取り付けられるため、取り付けが省力化できます
扉の軸を兼ねている為に扉の軸をなくすことができます

※ご検討時には事前に詳細仕様のご確認をお願いします
実用例：操作パネルの角度調整機構

RoHS指令
ご発注ロットは別途お問い合わせください

製品仕様

品番	本体色	軸色	定格トルク（cN・m）
標準タイプ
NRT-NC1-100	ブラック	ブラック	0.10±0.05

NRT-NC1-200		ライトグレー	0.20±0.07

NRT-NC1-300		ダークグレー	0.30±0.08

注）定格トルクは、温度23℃、20rpm時の値です。

NRT-G4シリーズ　両方向性ロータリーダンパー

Posted 2016年2月26日 by builder

NRT-G4シリーズ　両方向性ロータリーダンパー

特徴

薄型ロータリーダンパー
トルク安定性が向上しました
FDD、HDD、光ディスクのヘッドのソフトランディング
VTR、TV、CDのソフトエジェクト機構

※ご検討時には事前に詳細仕様のご確認をお願いします
実用例：操作パネルの角度調整機構

RoHS指令
ご発注ロットは別途お問い合わせください

製品仕様

品番			定格トルク（cN・m）
標準タイプ	ギア付タイプ		定格トルク（cN・m）
NRT-G4-150	NRT-G4-150-G1	G1ギア仕様モジュール0.5 圧力角20° 歯数　14 P.D.C.Φ7.0	0.15±0.06
NRT-G4-200	NRT-G4-200-G1		0.20±0.07
NRT-G4-300	NRT-G4-300-G1		0.30±0.08
NRT-G4-450	NRT-G4-450-G1		0.45±0.10
NRT-G4-600	NRT-G4-600-G1		0.60±0.12
NRT-G4-800	NRT-G4-800-G1		0.08±0.16
NRT-G4-101	NRT-G4-101-G1		1.00±0.20

注）定格トルクは、温度23℃、20rpm時の値です。

D2シリーズ　NRT-D2両方向性ロータリーダンパー/一方向性ロータリーダンパー

Posted 2016年2月26日 by builder

D2シリーズ　NRT-D2両方向性ロータリーダンパー/一方向性ロータリーダンパー

特徴

ベアリングクラッチを使用した新しいロータリーダンパー
従来品よりも高いトルクが望めます
両方向性の品番もあります
用途例　OA機器・プリンター・OHP
家具・測定器・X線現像機器・自動販売機の扉の開閉機構

★その他に高いトルクタイプもご用意いたしております

※ご検討時には事前に詳細仕様のご確認をお願いします
実用例：操作パネルの角度調整機構

RoHS指令
（ご発注ロットは別途お問い合わせください）

製品仕様

品番			回転方向	定格トルク（cN・m）
標準タイプ	ギア付タイプ		回転方向	順方向	逆方向
NRT-D2-501	NRT-D2-501-G1	G1ギア仕様モジュール1.0 圧力角20° 歯数　12 P.D.C.Φ12.0	両方向	5.0±1.0	5.0±1.0
NRT-D2-R501	NRT-D2-R501-G1		時計方向		1.5
NRT-D2-L501	NRT-D2-L501-G1		反時計方向		1.5
NRT-D2-102	NRT-D2-102-G1		両方向	10.0±2.0	10.0±2.0
NRT-D2-R102	NRT-D2-R102-G1		時計方向		1.5
NRT-D2-L102	NRT-D2-L102-G1		反時計方向
NRT-D2-R152	NRT-D2-R152-G1		時計方向	15.0±3.0
NRT-D2-L152	NRT-D2-L152-G1		反時計方向	15.0±3.0

PPノブメカ

Posted 2016年2月23日 by builder

PPノブメカ

特徴

ボリューム等における調節ツマミの収納機構部品
使用時には調節ツマミとしての機能発揮
調節ツマミはカスタムメイド

※ご検討時には事前に詳細仕様のご確認をお願いします

実用例：IH・電子レンジ操作ボタン飛び出し機構

RoHS指令

仕様

品番	包装単位
PPノブメカ10.5	500
PPノブメカ15.5	500

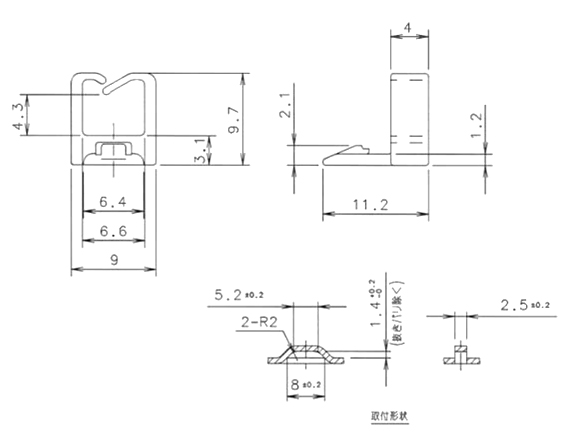

ミニサドル

Posted 2016年2月23日 by builder

ミニサドル

特徴

優れた耐熱性及び耐薬品性
取付は簡単なスナップ方式
省スペース化による容易な配線作業
2.0mmの短いスナップ部の突起

材質

66ナイロン

色

ナチュラル（白）

RoHS指令
難燃性

寸法仕様（単位：mm）

品番

(A)

B

C

(D)

取付板厚t

取付穴径Φ

包装単位

MSB-0405

3.4

9.7

7.0

4.6

0.5～1.6

3

+0.2
-0

500

MSB-0507

4.5

11.6

9.0

6.6

MS-0405

3.4

9.7

7.0

4.6

3.5

+0.2
-0

MS-0408

3.6

10.7

10.0

7.6

MS-0507

4.5

11.6

9.0

6.6

MS-0509

5.2

12.6

11.5

8.5

MS-0709

7.2

14.6

MS-0909

9.2

16.6

>>お問い合わせはこちら

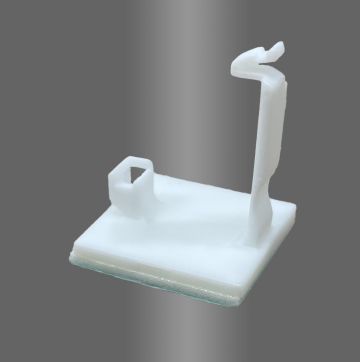

ミニサドル（テープタイプ）

Posted 2016年2月23日 by builder

ミニサドル（テープタイプ）

ミニサドル（テープタイプ)

特徴

接着テープとネジ止めの併用可能

材質

66ナイロン

RoHS指令
難燃性

仕様

品番	色	両面テープ	包装単位
MST-2608	ナチュラル（乳白色）	積水化学　#532S	1000

>>お問い合わせはこちら

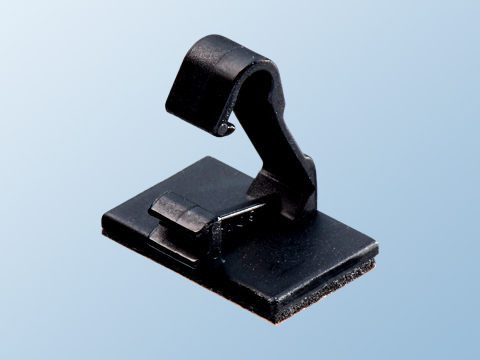

ミニワイヤーステッカー

Posted 2016年2月23日 by builder

ミニワイヤーステッカー

特徴

二段ロックによる単線、複数線の固定可能
リブによる配線のガタツキとスライド防止
車載機器への取付に適した両面テープ使用

材質

6ナイロン

RoHS指令
難燃性
ご発注ロットは別途お問い合わせください

寸法仕様（単位：mm）

品番	束線範囲	色	両面テープ	包装単位
JDM-1T	φ2.5～φ5.5	黒	積水化学　#517TF(黒)	500

>>お問い合わせはこちら

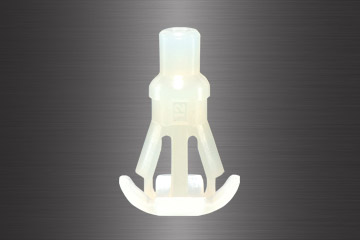

ミニクランプ

Posted 2016年2月23日 by builder

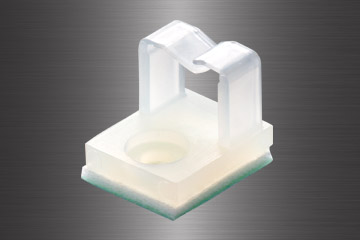

ミニクランプ

特徴

スムーズな電線装着
クランプ状態にて振動、ショックに強い構造
電線の取り外しが容易
コンパクト設計によりコーナー配線整理に便利
軽量かつ強靭

材質

66ナイロン

色

ナチュラル（白）

RoHS指令
難燃性

寸法仕様（単位：mm）

品番	取付板厚t	取付穴径Φ	包装単位
S-5-V0	0.4～1.6	4.8±0.2	200

>>お問い合わせはこちら

ミニステッカー

Posted 2016年2月23日 by builder

ミニステッカー

ドライブレコーダー等の取り付けに最適な業務用ケーブルクリップ

特徴

優れた耐熱性及び耐薬品性
自動車室内へのドライブレコーダー・ETC取り付け時の配線固定に最適
その他カメラ・スイッチ・センサー等の後付け施工に
両面テープ付きで簡単取り付け

材質

6ナイロン

RoHS指令
難燃性

>>お問い合わせはこちら

>>その他の自動車向け製品はこちら

寸法仕様（単位：mm）

品番	色	両面テープ	包装単位
SN-1	乳白色	積水化学♯535	500
SN-1B	黒	積水化学♯535	500

>>お問い合わせはこちら

ワイヤーサドル

Posted 2016年2月23日 by builder

ワイヤーサドル

特徴

優れた耐衝撃性、耐熱性、電気絶縁性及び耐薬品性
ワイヤー束をワンタッチでクランプできる強靭なナイロン成形品
シャーシ、キャビネット、パネルなどに固定
振動や衝撃に強く、電線を確実に保持し、横位置、吊り下げ位置での
　　使用も可能

材質

66ナイロン

色

ナチュラル（白）

RoHS指令
難燃性

寸法仕様（単位：mm）

品番

（A）

B

H

（W)

取付板厚t

取付穴径Φ

包装単位

WS-1N-V0

5.2

15.5

13.0

11.1

0.5～2.3

4.8±0.1

100

WS-2N-V0

10.4

18.2

WS-3N-V0

19.5

27.3

WS-4N-V0

27.1

34.9

WS-2W-V0

11.2

20.4

19.0

16.0

WS-4W

11.2

28.0

21.0

23.0

0.6～2.0

4.8

＋0.1
-0

>>お問い合わせはこちら

クリッパー

Posted 2016年2月23日 by builder

クリッパー

特徴

ハーネスを圧縮固定
取付面からの突起高さが極小
ワンタッチの取付固定方式

材質

6ナイロン

色

ナチュラル（白）

RoHS指令
難燃性

寸法仕様（単位：mm）

品番	（A）	（B）	C	（D)	E	F	取付板厚t	取付穴径Φ	包装単位
CP-1008	28.7	14.5	8.0	5.2	8.0	1.2	0.8～2.3	4.8±0.1	100
CP-2311	33.0	18.5	10.0	6.2	11.2	2.2	0.8～2.3	4.8±0.1	100

>>お問い合わせはこちら

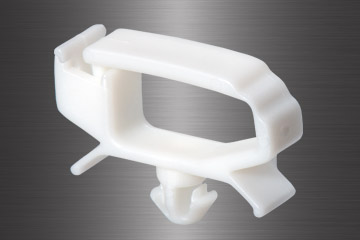

ミニロッキングワイヤーサドル

Posted 2016年2月23日 by builder

ミニロッキングワイヤーサドル

特徴

省スペースにてワイヤーを確実に固定するロッキングタイプ
シャーシ裏面の突起が2mmと省スペース
リサイクルを考慮し、ワイヤーの取り外しも簡単
冬場の低温低湿環境下において、割れにくい材料を使用
光ファイバーの固定に最適

材質

66ナイロン

RoHS指令
難燃性
※LWSM-0511-2.4MBは除く
LWSM-0511-2.4MB、LWSM-0606-2.4M、LWSM-0606-3.2Mは受注生産品

寸法仕様（単位：mm）

品番

A

B

（C）

（D)

(E)

(F)

（G）

取付板厚t

取付穴径Φ

色

包装単位

LWSM-0306

2.8

6.2

3.3

7.1

16.0

11.5

12.3

0.5～1.6

3.5

＋0.2
-0

白

500

LWSM-0511

5.0

11.0

3.3

9.5

23.0

16.5

14.6

LWSM-0605

6.1

4.8

4.6

11.7

18.9

10.0

7.0

LWSM-0306-2M

2.8

6.2

3.7

7.5

16.4

11.5

12.6

0.8～2.0

黒

LWSM-0511-2M

5.0

11.0

3.7

9.9

23.4

16.5

14.9

LWSM-0511-2.4MB

5.0

11.0

4.3

10.5

24.1

16.5

14.9

1.6～2.4

3.6±0.1

LWSM-0606-2.4M

6.7

5.7

4.1

11.8

20.3

11.0

9.5

1.5～2.4

3.5

＋0.2
-0

白

LWSM-0606-3.2M

6.7

5.7

4.9

12.6

20.8

11.0

9.5

2.4～3.2

黒

>>お問い合わせはこちら

ロッキングミニサドル

Posted 2016年2月23日 by builder

ロッキングミニサドル

特徴

省スペースにてワイヤー、光ファイバーを確実に固定する
　　ロッキングタイプ
板厚MAX2.4tまで取付可能

材質

66ナイロン

色

黒

RoHS指令
難燃性
ご発注ロットは別途お問い合わせください

取付仕様（単位：mm）

品番	取付板厚t	取付穴径Φ	包装単位
LMSA-0404-2.4MB	2.4	1.7±0.05	500

>>お問い合わせはこちら

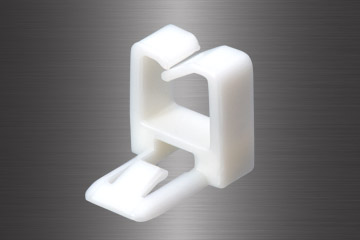

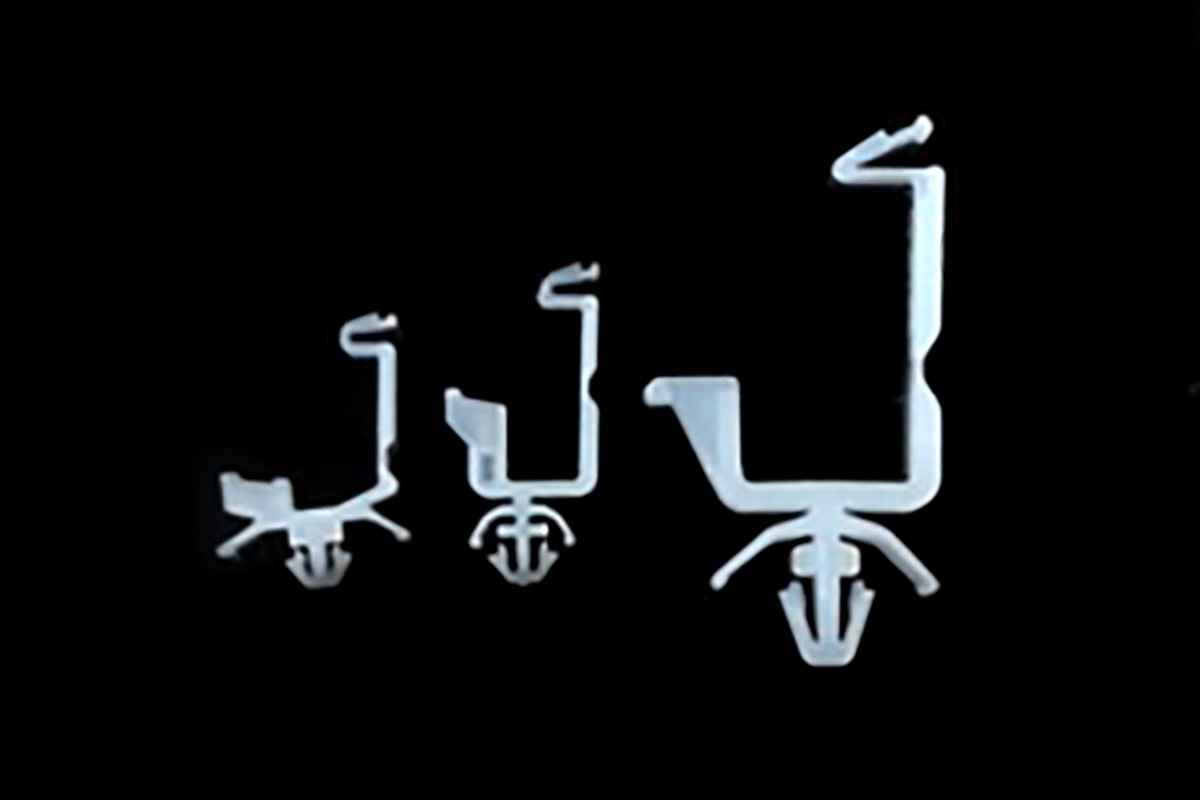

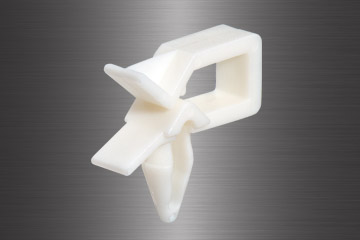

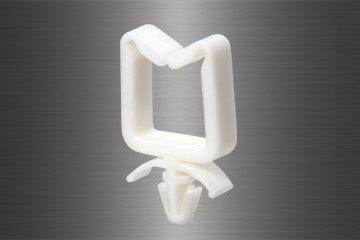

ロッキングワイヤーサドル

Posted 2016年2月23日 by builder

ロッキングワイヤーサドル

特徴

優れた耐熱性と耐薬品性
ワンタッチでワイヤーの保持、追加が可能
束線径に応じた全8タイプ
逆ヒンジ形状によりクランプする際の電線の噛み込みがない
幅広い取付板厚対応
冬場の低温低湿環境下において、割れにくい材料を使用

材質

66ナイロン

色

ナチュラル（白）

RoHS指令
難燃性
※LWSD-3525Zは除く
LWSD-3525Z、LWS-0711SWのみ受注生産品

寸法仕様（単位：mm）

品番

A

B

（C）

（D)

(E)

(F)

G

取付板厚t

取付穴径Φ

包装単位

LWS-0511Z

5.2

11.5

14.5

30.6

19.6

14.0

6.0

0.5～3.2

4.8±0.1

500

LWS-0711Z

7.2

16.5

32.6

LWS-1211Z

12.4

21.7

37.8

LWS-2111Z

21.5

31.2

47.1

19.8

LWS-1316Z

13.2

16.0

22.9

43.2

24.3

LWS-2218Z

22.7

18.0

32.4

54.8

26.3

LWSD-3525Z

35.5

25.0

45.2

73.7

33.8

30.0

10.0

0.8～1.6

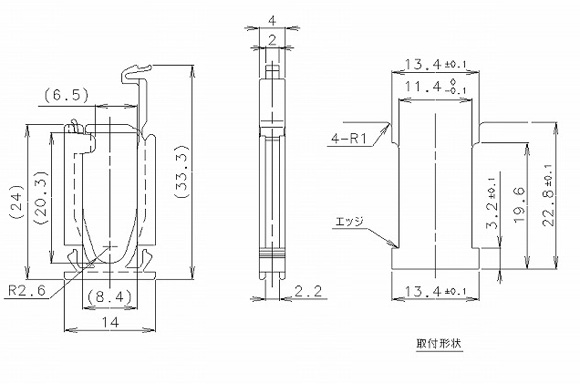

下図参照

受注品

LWS-0711SW

7.2

11.5

15.8

31.0

18.3

9.8

8.5

1.0～2.0

4.8

＋0.2
-0.1

500

>>お問い合わせはこちら

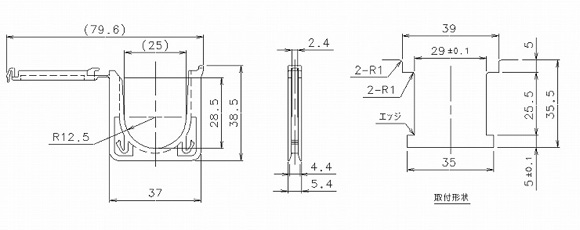

オーバルワイドクランプ

Posted 2016年2月23日 by builder

オーバルワイドクランプ

特徴

太い束線の固定に最適
たわみに強いワイド形状

材質

66ナイロン

色

ナチュラル（白）

RoHS指令
難燃性

寸法仕様（単位：mm）

品番	取付板厚t	取付穴径Φ	包装単位
JDL-1S	0.5～3.2	4.8±0.1	200

>>お問い合わせはこちら

フィックスミニクランプ

Posted 2016年2月23日 by builder

フィックスミニクランプ

特徴

取付後回転しないスナップ形状
電線を押えるリブ形状

材質

66ナイロン

色

ナチュラル（白）

RoHS指令
難燃性

取付仕様　（単位：mm）

品番	取付板厚t	取付穴径φ	包装単位
JCF-0305	0.8～1.6	下図参照	500

>>お問い合わせはこちら

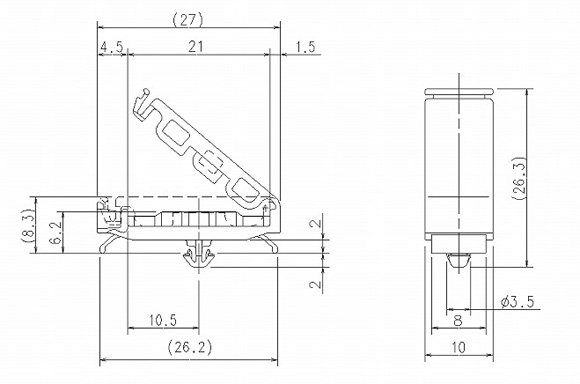

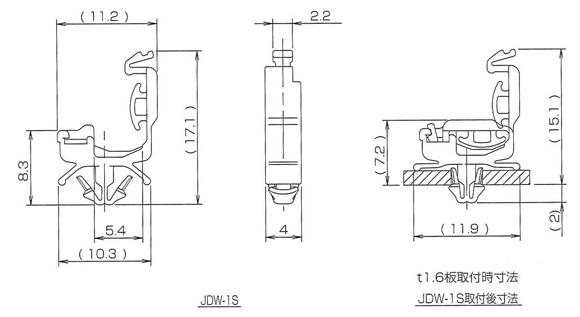

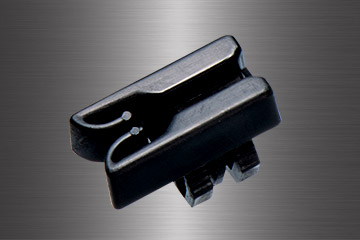

小型ウェーブクランプ

Posted 2016年2月23日 by builder

小型ウェーブクランプ

特徴

電線を押えるリブ形状
ウェーブクランプ省スペースタイプ

材質

66ナイロン

色

黒

RoHS指令
難燃性

寸法仕様（単位：mm）

品番

取付板厚t

取付穴径φ

包装単位

JDW-1S

0.5～1.6

φ3.5

＋0.2
-0

500

>>お問い合わせはこちら

アイロック　シングルタイプ

Posted 2016年2月23日 by builder

アイロック　シングルタイプ

特徴

指先で簡単に結束
電線を保護し、確実に保持

材質

6ナイロン

色

ナチュラル（乳白色）

RoHS指令
難燃性

寸法仕様（単位：mm）

品番	（ΦA）	B	（C）	（D)	E	包装単位
ELS-052-2	5.2	1.8	16.9	15.0	1.8	500
ELS-083-2	8.3		21.2
ELS-115-2	11.5		25.2
ELS-160-2	15.0	2.1	29.2	20.0	2.2
ELS-200-2	19.0	2.1	34.2	20.0	2.2

>>お問い合わせはこちら

アイロック　クリップタイプ

Posted 2016年2月23日 by builder

アイロック　クリップタイプ

特徴

指先で簡単に結束
電線を保護し、確実に保持
板金固定タイプ

材質

66ナイロン

色

ナチュラル（乳白色）

RoHS指令
難燃性

寸法仕様（単位：mm）

品番	（A）	B	（C）	取付板厚t	取付穴径Φ	包装単位
ELC-0805	5.2	8.9	30.8	0.5～2.3	4.8±0.1	100
ELC-1007	7.0	10.0	33.5
ELC-2711	11.5	27.3	54.6

>>お問い合わせはこちら

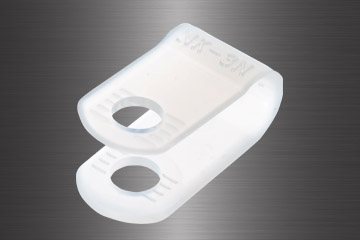

ナイロンクリップ

Posted 2016年2月23日 by builder

ナイロンクリップ

特徴

金属と比較して70%も軽量
鋸歯状の突起による締め付け時のズレ防止
優れた耐衝撃性、耐熱性、電気絶縁性及び耐薬品性
Φ3mm～Φ51mmの17サイズによる広範囲な束線径対応

材質

66ナイロン

色

ナチュラル（乳白色）

RoHS指令
難燃性

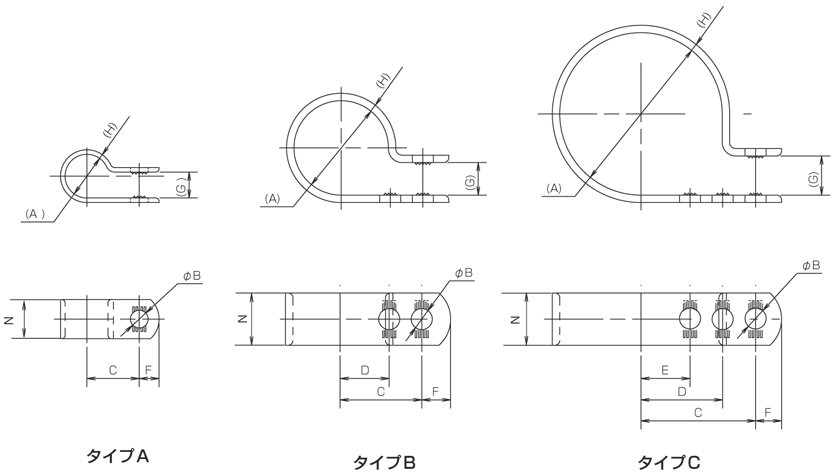

寸法仕様（単位：mm）

品番	タイプ	各部の寸法									固定時の内径Φ			包装単位
品番	タイプ	（A）	B（ビス穴径）	C	D	E	F	（G)	（H)	N	外穴	中穴	内穴	包装単位
NK-2N	A	3.3	4.3	9.5	–	–	4.8	3.2	1.1	9.5	2.5	–	–	100
NK-3N		5.3		10.3	–	–		4.8			4.6	–	–
NK-4N		6.8		11.1	–	–					5.6	–	–
NK-5N		8.4		11.9	–	–					7.4	–	–
NK-6N		10.6		12.7	–	–		6.3			10.0	–	–
NK-7N		12.2		13.5	–	–					10.7	–	–
NK-8N		13.2		14.3	–	–					11.9	–	–
NK-9N		15.2		15.1	–	–					13.5	–	–
NK-10N		16.0		15.9	–	–					14.0	–	–
NK-11N		19.0	5.1	17.5	–	–	6.3	7.9	1.8	12.7	16.8	–	–
NK-12N		19.8		18.2	–	–					17.8	–	–
NK-13N		22.1		19.0	–	–					20.8	–	–
NK-14N	B	22.9		19.8	11.9	–					21.3	–	18.5
NK-16N		26.9		21.4	13.5	–					24.4	–	22.3
NK-18N		29.2		23.0	15.1	–					26.7	–	24.1	50
NK-24N	C	39.4		27.8	19.8	11.9		9.5			37.3	35.0	31.2	50
NK-32N	C	52.1		34.1	24.6	13.5		9.5			48.8	46.2	43.7	25

>>お問い合わせはこちら

NKクランプ

Posted 2016年2月23日 by builder

NKクランプ

特徴

ケーブル・コード、パイプ等の保持
取り外しが簡単
優れた耐衝撃性、耐熱性、電気絶縁性及び耐薬品性
最大Φ38.1mmの広範囲に8種類のサイズにて対応

材質

66ナイロン
※DKN-25G､DKN-38Gは6ナイロン

色

グレー

NKクランプ使用上のご注意

貼り付け面の油・水分・ホコリ等は必ず拭き取ってください。
直射日光の当たらない室内に保存してください。
振動の多いところには、間隔を短くしてください。
吊り下げた状態での使用は避けてください。
（穴あけ可能な場合はNKSクランプのご使用をお勧めします）
一度貼り付けて、取り外したときは接着力を失います。

RoHS指令
難燃性

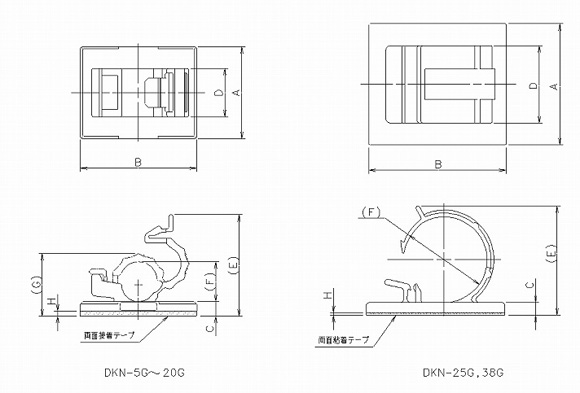

寸法仕様（単位：mm）

品番	A	B	C	D	(E)	(F)	（G）	両面テープ厚H	束線径（Φ）	包装単位
DKN-5G	19.0	17.5	3.1	8.0	19.7	7.0	11.6	1.1	6.2	100
DKN-7G	19.0	24.0	3.1	10.0	21.0	8.0	12.6		7.2
DKN-10G	21.0	30.0	3.6	12.0	29.0	11.3	16.9		10.5
DKN-13G	24.0	30.0	3.6	14.0	34.6	15.6	21.3		14.5
DKN-16G	25.5	36.0	4.1	16.0	42.6	18.5	25.6		18.0
DKN-20G	30.0	40.0	4.1	18.0	46.1	21.5	29.4		20.5
DKN-25G	50.0	57.0	5.2	31.8	45.1	35.4	–		25.4	20
DKN-38G	61.0	75.0	5.3	33.3	56.1	46.0	–		38.1	20

>>お問い合わせはこちら

NKクランプ　SPタイプ

Posted 2016年2月23日 by builder

NKクランプ　SPタイプ

特徴

振動対策に最適
ケーブルの損傷防止
光ファイバーケーブルの固定用にも対応
内側にケーブル保護用スポンジ付

材質

本体　66ナイロン

スポンジ　クロロプレン系スポンジ　（難燃性HF-1）

色

本体　グレー

スポンジ　黒

RoHS指令
難燃性

寸法仕様（単位：mm）

品番	A	B	C	D	(E)	(F)	（G）	（H）	束線径（Φ）	包装単位
DKN-5GSP	19.0	17.5	3.1	8.0	19.7	7.0	11.6	1.0	1.6～3.5	100
DKN-7GSP	19.0	24.0	3.1	10.0	21.0	8.0	12.6	2.0	3.0～5.5
DKN-10GSP	21.0	30.0	3.6	12.0	29.0	11.3	16.9	3.5	5.0～8.0
DKN-13GSP	24.0	30.0	3.6	14.0	34.6	15.6	21.3	5.0	7.0～11.0
DKN-16GSP	25.5	36.0	4.1	16.0	42.6	18.5	25.6	7.0	9.0～14.0
DKN-20GSP	30.0	40.0	4.1	18.0	46.1	21.5	29.4	12.0	13.0～18.0

>>お問い合わせはこちら

NKSクランプ

Posted 2016年2月23日 by builder

NKSクランプ

特徴

高温、油汚れ、振動箇所に最適
矢じり型スナップによる確実な固定
パネル、シャーシへの取り付けは差し込むだけのワンタッチ型
優れた耐衝撃性、耐熱性、電気絶縁性及び耐薬品性

材質

本体　66ナイロン

SPタイプスポンジ　クロロプレン系スポンジ　（難燃性HF-1）

色

本体　グレー

SPタイプスポンジ　黒

RoHS指令
難燃性
※SPタイプは受注生産品
（ご発注ロットは別途お問い合わせください）

寸法仕様（単位：mm）

品番	A	（B）	（C）	（D）	(E)	束線径（Φ）	取付板厚t	取付穴径Φ	包装単位
DKS-5G	8.0	24.0	22.3	7.0	14.6	6.2	0.5～3.2	6.4±0.1	100
DKS-7G	10.0	25.0	23.5	8.0	15.8	7.2
DKS-10G	12.0	29.0	30.8	11.3	19.6	10.5
DKS-13G	14.0	33.0	37.3	15.6	24.1	14.5
DKS-16G	16.0	37.0	44.8	18.5	27.8	18.0
DKS-20G	18.0	40.0	48.8	21.5	31.6	20.5

品番	A	（B）	（C）	（D）	(E)	(F)	束線径（Φ）	取付板厚t	取付穴径Φ
DKS-5GSP	8.0	24.0	22.3	7.0	14.6	1.0	1.6～3.5	0.5～3.2	6.4±0.1
DKS-7GSP	10.0	25.0	23.5	8.0	15.8	2.0	3.0～5.5
DKS-10GSP	12.0	29.0	30.8	11.3	19.6	3.5	5.0～8.0
DKS-13GSP	14.0	33.0	37.3	15.6	24.1	5.0	7.0～11.0
DKS-16GSP	16.0	37.0	44.8	18.5	27.8	7.0	9.0～14.0
DKS-20GSP	18.0	40.0	48.8	21.5	31.6	12.0	13.0～18.0

>>お問い合わせはこちら

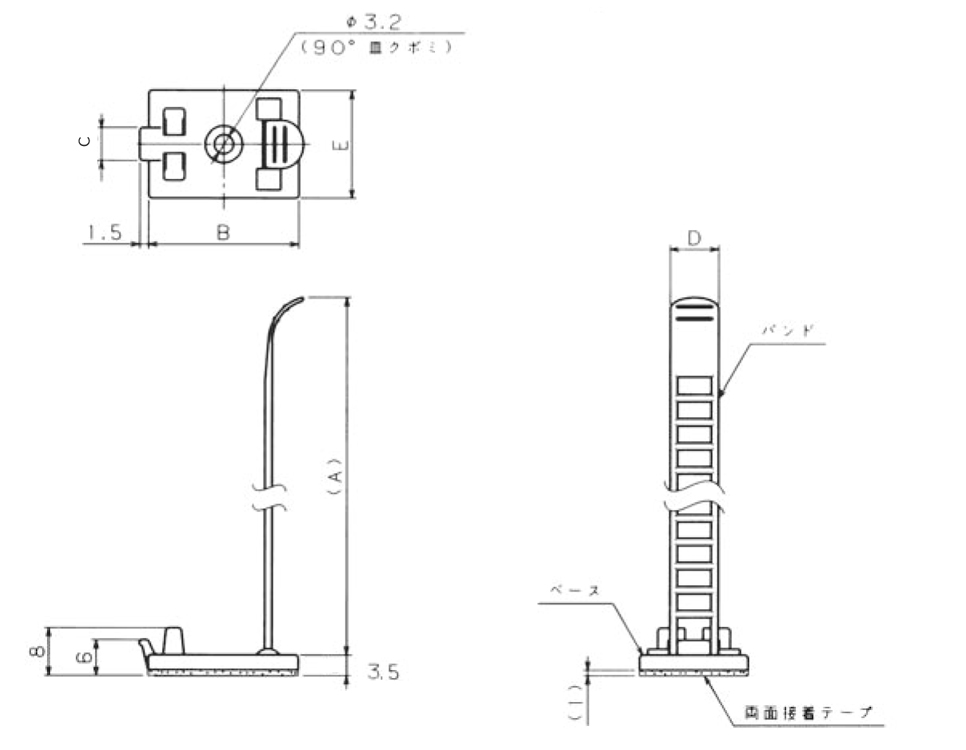

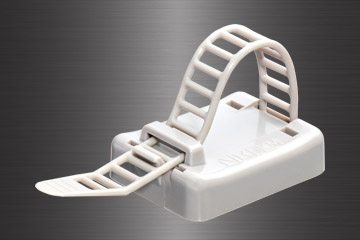

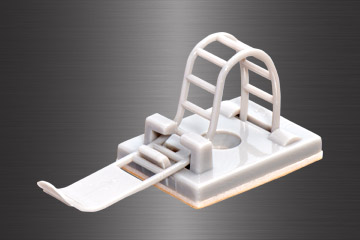

ULクランプ

Posted 2016年2月23日 by builder

ULクランプ

特徴

形状や束線径の大小を問わずフレキシブルな固定が可能
優れた耐衝撃性、耐熱性、電気絶縁性及び耐薬品性
高温、多湿箇所用として、接着テープとネジ止めの併用が可能

材質

6ナイロン

色

グレー

RoHS指令
難燃性

寸法仕様（単位：mm）

品番	（A）	B	C	D	E	束線径（Φ）	包装単位
UL-13G	59.5	25.0	5.5	8.0	18.0	3.0～15.0	100
UL-18G	79.4	30.0	8.8	12.0	21.0	5.0～21.0
UL-23G	85.5	35.0	11.0	14.0	25.0	7.0～25.0

>>お問い合わせはこちら

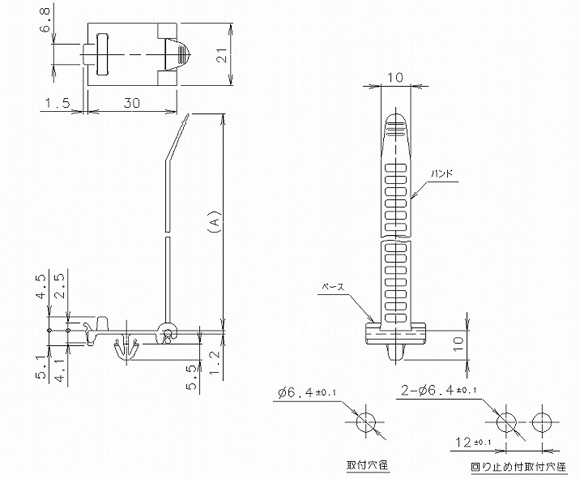

ULクランプ　Sタイプ

Posted 2016年2月23日 by builder

ULクランプ　Sタイプ

特徴

ワンタッチスナップ式によるパネル取付
2ヶ所の取付穴による回り止め対応可

材質

バンド　6ナイロン　
ベース　6ナイロン　

色

グレー

RoHS指令
難燃性

寸法仕様（単位：mm）

品番	（A）	束線径（Φ）	取付板厚t	包装単位
UL-18MSG	86.4	5.0～21.0	0.8～2.3	100
UL-18SG	126.0	5.0～35.0	0.8～2.3	100

>>お問い合わせはこちら

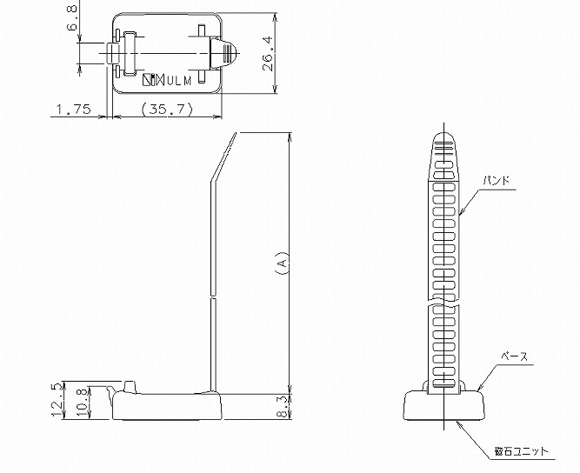

ピタット

Posted 2016年2月23日 by builder

ピタット

特徴

強力マグネットの使用により、取付取り外しが可能な
　　リサイクルファスナー
形状や束線径の大小を問わずフレキシブルな固定が可能
優れた耐熱性、及び耐薬品性

材質

ベース　6ナイロン　難燃性UL94V-2
バンド　6ナイロン　難燃性UL94V-2
磁石部異方性フェライト
ヨーク　SPCC
保護シート　ポリプロピレン

色

グレー

RoHS指令
難燃性
ご発注ロットは別途お問い合わせください

寸法仕様（単位：mm）

品番	（A）	束線径（Φ）	制限荷重
ULM-18MSG	85.2	5.0～21.0	5.9[N]
ULM-18SG	124.8	5.0～35.0	5.9[N]

※制限荷重は参考値で被着体及び取付状態により異なります

>>お問い合わせはこちら

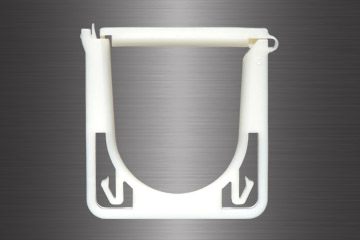

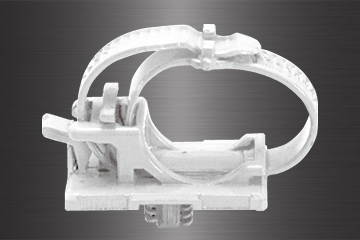

スーパークランプ

Posted 2016年2月23日 by builder

スーパークランプ

特徴

ハーネス等の仮止め、解除が容易
形状や束線径の大小を問わずフレキシブルな固定が可能

材質

66ナイロン
難燃性UL94V-0
※JDU-1, JDU-1T, JDU-1Xは難燃性UL94V-2タイプあり

色

白（UL-94-V2タイプはグレー）

RoHS指令
難燃性
難燃性
ご発注ロットは別途お問い合わせください

寸法仕様（単位：mm）

品番	束線径（Φ）	適用	包装単位	包装形態
JDU-1V	12.0～25.0	－	100	ベース、バンドAssy品

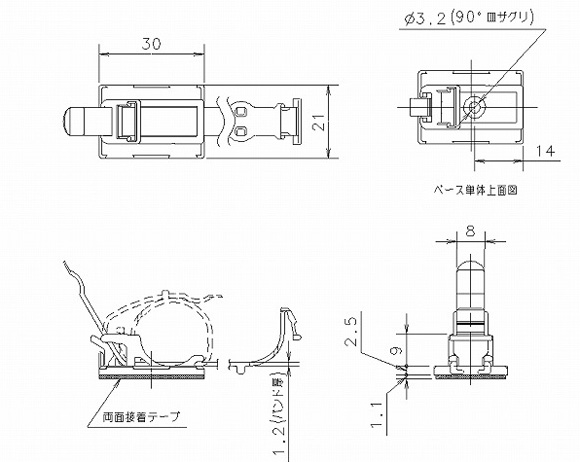

JDU-1TV	12.0～25.0	両面テープタイプ
JDU-3V	20.0～35.0	－
JDU-5V	30.0～50.0	－

取付仕様（単位：mm）

品番	束線径（Φ）	取付穴径Φ	適用	包装単位	包装形態

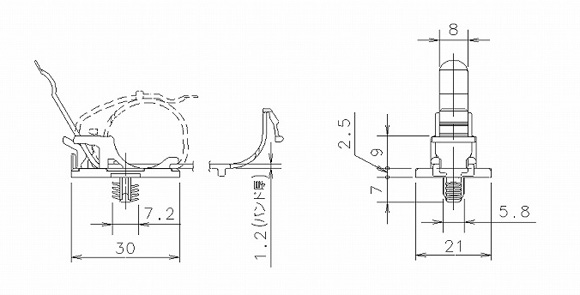

JDU-1XV	12.0～25.0	合板：Φ6（深さ7.5以上）厚鋼：M8（深さ9.0以上）	合板、厚鋼圧入タイプ	100	ベース、バンドAssy品
JDU-3XV	20.0～35.0
JDU-5XV	30.0～50.0

>>お問い合わせはこちら

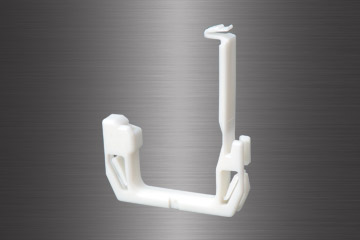

スーパークランプ

Posted 2016年2月23日 by builder

スーパークランプ

材質

66ナイロン
難燃性UL94V-0
※JDU-1Sは難燃性UL94V-2タイプあり

色

白（UL94-V2タイプはグレー）

RoHS指令
難燃性
難燃性
※JDU-1S難燃性UL94-V2タイプは受注生産品
(ご発注ロットは別途お問い合わせください)

取付仕様（単位：mm）

品番	束線径Φ	取付板厚t	取付穴径	包装単位	包装形態
JDU-1SV	8.0～25.0	0.5～2.3	下図参照	100	ベース、バンドAssy品
JDU-3SV	20.0～35.0
JDU-5SV	30.0～50.0

>>お問い合わせはこちら

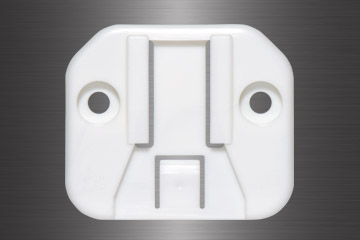

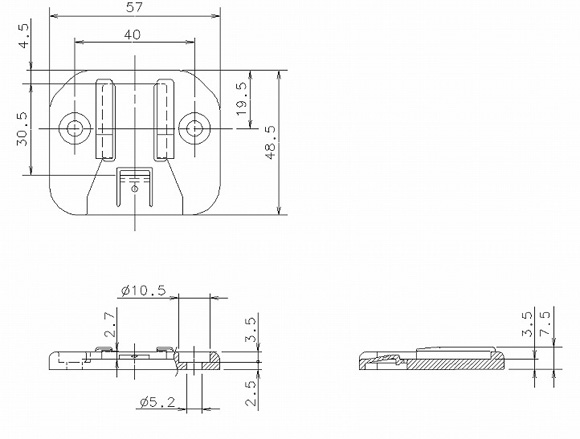

スーパークランプホルダー

Posted 2016年2月23日 by builder

スーパークランプホルダー

特徴

JDU-1,3,5専用ホルダー
ハーネスをクランプした状態で装着、取り外し可能
ホルダー取付推奨ネジM4

材質

66ナイロン

RoHS指令
難燃性

製品仕様

品番	色	包装単位
JGH-3V	ナチュラル(白)	100

>>お問い合わせはこちら

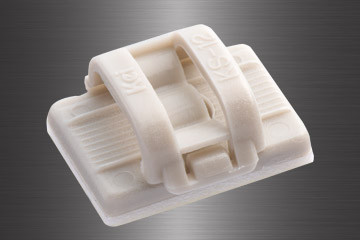

ケーブルステッカー

Posted 2016年2月23日 by builder

ケーブルステッカー

特徴

ワンタッチでケーブル固定、取り外しが可能
樹脂のバネ性を利用した固定方式
取り付けは接着テープ、ネジ止めの両用

材質

66ナイロン

色

グレー　　両面テープ：日立化成ポリマー14-400-10

※耐熱（110℃）耐候グレードあり
　色：黒　　両面テープ：コニシボンドWF101R

RoHS指令
難燃性

寸法仕様（単位：mm）

品番	A	B	C	束線径Φ	包装単位
KS-12	16.0	12.0	7.3	1.5～3.5	500
KS-15	20.0	15.0	8.9	2.5～5.0
KS-20	25.0	20.0	11.4	3.5～6.5

>>お問い合わせはこちら

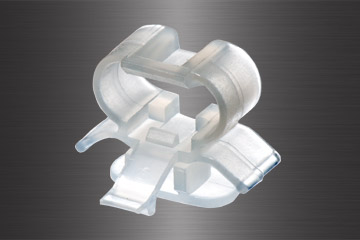

サイドスナップ方式　ミニサドル

Posted 2016年2月23日 by builder

サイドスナップ方式　ミニサドル

特徴

優れた耐熱性及び耐薬品性
ワンタッチでパネルやシャーシに取り付け、
　　取り外しが可能なリサイクルファスナー
シャーシ裏面への突起がなく、省スペース化可能
取付後、回転しないスナップ形状

材質

66ナイロン

色

ナチュラル（白）

RoHS指令
難燃性

寸法仕様（単位：mm）

品番	取付板厚t	包装単位
MSBS-1207	0.5～1.2	500

>>お問い合わせはこちら

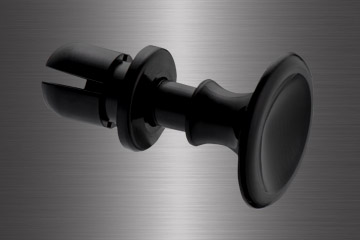

スピードクランプ

Posted 2016年2月23日 by builder

スピードクランプ

特徴

ロックピンを押し込むだけで確実に固定
ネジ止め、工具不要の簡単取付
0.5mm～4.5mmの広範囲な板厚対応
優れた耐熱性、電気絶縁性及び耐薬品性

材質

6ナイロン

色

黒

RoHS指令
難燃性

寸法仕様（単位：mm）

品番	寸法		最大束線径Φ	取付穴径Φ	包装単位
	A	B
ND-4	33.0	10.8	6.5	4.5±0.1	500
ND-6	43.0		9.5
ND-9	58.0		14.0
ND-13	80.5	11.0	22.0

>>お問い合わせはこちら

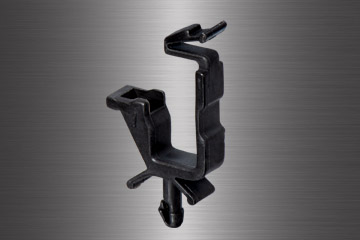

ハイスピードクランプ

Posted 2016年2月23日 by builder

ハイスピードクランプ

特徴

弓なり形状による簡単挿入取付
確実な束線固定
0.8mm～2.3mmの取付板厚範囲にてスムーズに確実にフィット
抜群な作業性

材質

66ナイロン

色

黒

RoHS指令
難燃性

寸法仕様（単位：mm）

品番

寸法

最大束線径Φ

取付板厚ｔ

取付穴径Φ

包装単位

（A）

（B）

HND-4

23.6

29.3

7.2

0.8～2.3

4.8

＋0.2
-0

500

HND-6

27.4

35.0

10.0

HND-9

35.5

42.9

15.0

>>お問い合わせはこちら

サイドスナップ方式　ロッキングワイヤーサドル

Posted 2016年2月23日 by builder

サイドスナップ方式　ロッキングワイヤーサドル

特徴

ワイヤーを確実に固定するロッキングタイプ
板金裏面の凸無し

材質

66ナイロン

色

ナチュラル（白）

RoHS指令
難燃性
(LWSS-1316を除く)

寸法仕様（単位：mm）

品番	A	B	（C）	（D)	E	（F)	取付板厚t	包装単位
LWSS-1N	7.2	12.2	31.0	19.0	5.0	3.5	0.5～1.6	500
LWSS-2N	12.4	17.6	36.0	19.0	5.2	3.2	0.5～1.6

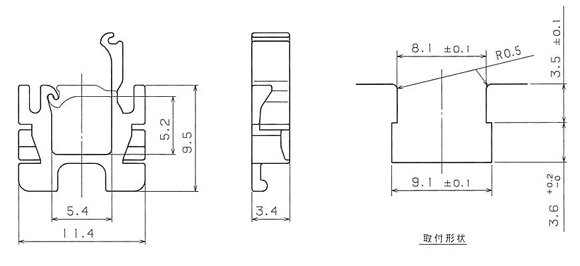

LWSS-0504-2	下図参照						0.5～1.2
LWSS-1316	13.2	18.2	40.0	23.0	5.0	3.5	0.5～1.6

>>お問い合わせはこちら

サイドプッシュ方式　フィックスミニクランプ

Posted 2016年2月23日 by builder

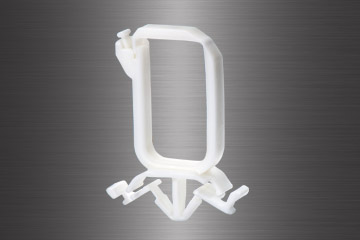

サイドプッシュ方式　フィックスミニクランプ

特徴

パネルやシャーシ表面から取り付け、取り外しが可能
取付後回転しないスナップ形状

材質

66ナイロン

色

ナチュラル（白）

RoHS指令
難燃性

寸法仕様（単位：mm）

品番	取付板厚t	包装単位
JCF-1S	0.5～1.6	500

>>お問い合わせはこちら

サイドプッシュ方式　ウェーブクランプ

Posted 2016年2月23日 by builder

サイドプッシュ方式　ウェーブクランプ

特徴

パネルやシャーシ表面から取り付け、取り外しが可能
ケーブルを確実に保持するロッキングタイプ

材質

66ナイロン

色

ナチュラル（白）

RoHS指令
難燃性

寸法仕様（単位：mm）

品番

取付板厚t

取付穴径Φ

包装単位

JDW-3S

0.8～2.0

4.8 +0.2

　-0

500

>>お問い合わせはこちら

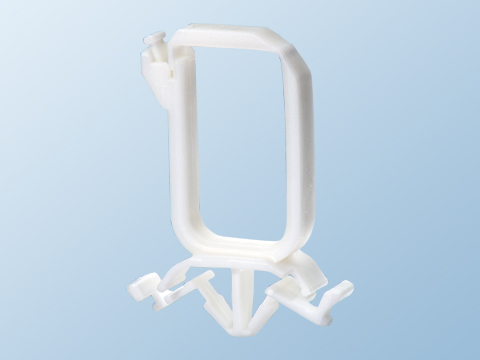

サイドプッシュ方式　ロッキングワイヤーサドル

Posted 2016年2月23日 by builder

サイドプッシュ方式　ロッキングワイヤーサドル

特徴

パネルやシャーシ表面から取り付け、取り外しが可能
取付後回転しないスナップ形状

材質

66ナイロン

色

ナチュラル（白）

RoHS指令
難燃性
ご発注ロットは別途お問い合わせください

寸法仕様（単位：mm）

品番

(A)

(B)

C

(D)

E

F

(G)

(H)

(J)

取付板厚t

取付穴径Φ

包装単位

LWSR-0511S

33.0

28.1

15.7

18.4

5.2

11.5

28.3

13.1

21.3

0.8～2.0

4.8

＋0.2

－0

500

LWSR-1211S

40.0

28.1

22.6

18.4

12.0

11.4

35.0

20.1

21.2

LWSR-1816S

51.2

31.3

29.2

23.0

18.2

16.0

46.2

26.2

26.5

LWSR-2111S

50.0

27.5

32.5

18.5

21.5

11.5

45.0

29.5

19.2

LWSR-2218S

57.7

33.1

33.7

25.0

22.7

18.0

52.7

30.7

28.5

※J部はｔ2.0板に取り付けた際の値である。

>>お問い合わせはこちら

サイドプッシュ方式ミニロッキングワイヤーサドル

Posted 2016年2月23日 by builder

サイドプッシュ方式ミニロッキングワイヤーサドル

特徴

リサイクルファスナー省スペースタイプ
パネルやシャーシ表面から取り付け、取り外しが可能

材質

66ナイロン

色

ナチュラル（白）

RoHS指令
難燃性
ご発注ロットは別途お問い合わせください

寸法仕様（単位：mm）

寸法

取付板厚t

取付穴径φ

包装単位

品番

(A)

(B)

C

(D)

E

F

(G)

(H)

(J)

JCM-0404S

17.5

17.2

9.6

9

3.7

4.3

15.5

8.2

12.2

0.5～1.6

3.5

+0.2
-0

500

JCM-0509S

23

21

11

14

4.9

9

21

9.8

16.8

※J部はt1.6板に取り付けた際の値である。

>>お問い合わせはこちら

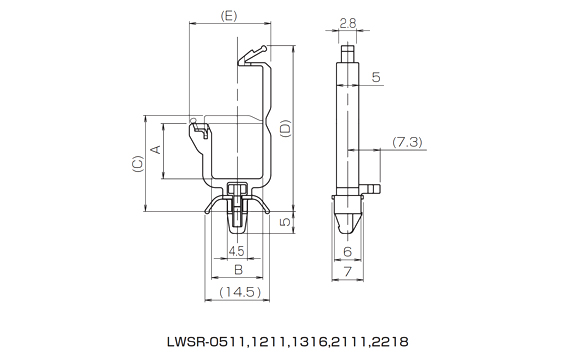

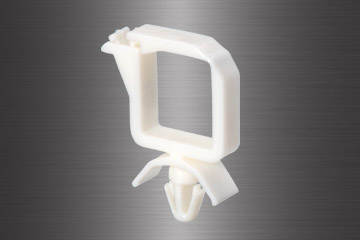

センタープッシュ方式　ロッキングワイヤーサドル

Posted 2016年2月23日 by builder

センタープッシュ方式　ロッキングワイヤーサドル

特徴

パネルやシャーシ表面から取り付け、取り外しが可能
取付仕様や取付スペースは従来品と同等

材質

66ナイロン

色

ナチュラル（白）

RoHS指令
難燃性
ご発注ロットは別途お問い合わせください

寸法仕様（単位：mm）

品番

A

B

(C)

（D)

（E）

取付板厚t

取付穴径Φ

包装単位

LWSR-0511

5.2

11.5

14.4

30.1

18.3

0.5～2.3

4.8 ＋0.2

　-0

500

LWSR-1211

12.4

11.5

21.6

37.3

18.3

LWSR-1316

13.2

16.0

22.6

42.6

23.0

LWSR-2111

21.5

11.5

30.9

46.1

18.5

LWSR-2218

22.7

18.0

32.1

54.1

25.0

>>お問い合わせはこちら

FPDクランプ

Posted 2016年2月23日 by builder

FPDクランプ

特徴

省スペースに取り付け可能な配線クランプ
取り付け面からの取り外し可能
取り付け線の裏面飛び出し0.7mm

材質

66ナイロン

色

ナチュラル（白）

RoHS指令
難燃性
ご発注ロットは別途お問い合わせください

寸法仕様（単位：mm）

品番	寸法							取付板厚t	取付穴径φ	包装単位
品番	(A)	B	C	D	(E)	(F)	(G)	取付板厚t	取付穴径φ	包装単位
FPD-0511	21.3	10.8	16.0	5.2	11.5	5.4	4.9	0.6～2.0	下図参照	500
FPD-0814	26.1	13.5	18.7	8.1	14.4	8.1	7.8	0.6～2.0	下図参照	500

>>お問い合わせはこちら

リードホルダー

Posted 2016年2月23日 by builder

リードホルダー

特徴

パネルやシャーシ表面から取り付け、取り外しが可能
省スペースでハーネス引き回しが可能
裏面の飛び出し突起は1mm以下
取り付け後、回転しない形状

材質

66ナイロン

色

ナチュラル（白）

RoHS指令
難燃性

寸法仕様（単位：mm）

品番	取付板厚t	取付穴形状	包装単位
LH-0309	0.8～2.0	下図参照	500
LH-0612

>>お問い合わせはこちら

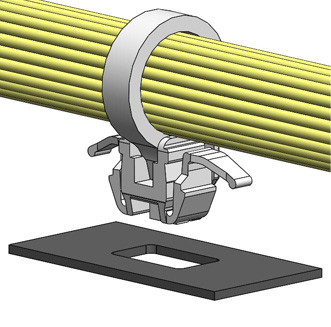

サイドスナップ方式　バンド固定具

Posted 2016年2月23日 by builder

サイドスナップ方式　バンド固定具

特徴

ワンタッチでパネルやシャーシに取り付け、
　　取り外しが可能なバンド固定具
シャーシ裏面への突起が無く、省スペース化可能
取り付け後、回転しないスナップ形状

材質

66ナイロン

RoHS指令
難燃性
ご発注ロットは別途お問い合わせください

製品仕様

品番	色	包装単位
MT-30	ナチュラル(白)	500

>>お問い合わせはこちら

バンド固定具　※対応結束バンドT-18S,R,L,SKB-85相当

Posted 2016年2月23日 by builder

バンド固定具　※対応結束バンドT-18S,R,L,SKB-85相当

特徴

ワンタッチで板金に取り付け、取り外しが可能
バンドの組合せでケーブル固定に対応
シャーシ裏面への突起が1mmの省スペースタイプ
取付板厚：t1.0mm～2.3mm
※対応結束バンドT-18S,R,L,SKB-85相当

材質

66ナイロン

色

ナチュラル（乳白色）

RoHS指令
難燃性
ご発注ロットは別途お問い合わせください

寸法仕様（単位：mm）

品番	取付板厚t	寸法		包装単位
		RA	B
SKMS-TA	1.0～1.2	2.4	4.8±0.1	100
	1.5～2.3	2.5	5.0±0.1

>>お問い合わせはこちら

サイドプル方式　FFCクランプ

Posted 2016年2月23日 by builder

サイドプル方式　FFCクランプ

特徴

ワンタッチでパネルやシャーシに取り付け、取り外しが可能な
　　フラットケーブル用クランプ
シャーシに直接ケーブルを押し付けることによりノイズを低減する
　　効果有り

材質

66ナイロン

色

ナチュラル（白）

RoHS指令
難燃性
※FC-13を除く

寸法仕様（単位：mm）

品番	（A）	B	C	D	取付板厚t	取付穴形状	包装単位
FC-13	26.0	10.0	13.0	22.0	0.6～1.6	下図参照	500
FC-30	43.0	27.0	30.0	39.0
FC-45	58.0	42.0	45.0	54.0

>>お問い合わせはこちら

サイドプル方式　FFCクランプ

Posted 2016年2月23日 by builder

サイドプル方式　FFCクランプ

特徴

ワンタッチでパネルやシャーシに取り付け取り外しが可能な
　　フラットケーブル用クランプ
ヒンジ部側を先付け可能

材質

66ナイロン

色

ナチュラル（白）

RoHS指令
難燃性

寸法仕様（単位：mm）

品番	取付板厚t	寸法	包装単位
FC-33K	0.8～2.0	下図参照	500

>>お問い合わせはこちら

クロールクランプ

Posted 2016年2月23日 by builder

クロールクランプ

特徴

省スペースに取り付け可能な配線クランプ
取付け面からの取り外しが可能
取付後の裏面飛び出し1mm

材質

66ナイロン

色

ナチュラル（白）

RoHS指令
難燃性

寸法仕様（単位：mm）

品番	取付板厚t	包装単位
JCC-1R	0.5～1.2	500

>>お問い合わせはこちら

NKFクリップ

Posted 2016年2月22日 by builder

NKFクリップ

特徴

フラットケーブルを1枚から数枚まで確実に固定
クリップ本体の固定は両面接着テープのため取り付けが容易
フラットケーブル固定時は押してクランプ、取り外し時は
　　左右に移動するだけの簡単操作

材質

66ナイロン

色

グレー

RoHS指令
難燃性

寸法仕様（単位：mm）

品番	寸法					両面テープ	包装単位
品番	A	B	C	(D)	E	両面テープ	包装単位
NKF-3232	32.0	37.2	1.2	3.2	12	積水化学#532S	100
NKF-3264	63.2	68.7	1.5	2.9	12.6	積水化学#532S	100

>>お問い合わせはこちら

FFCクリップ

Posted 2016年2月22日 by builder

FFCクリップ

特徴

フラットケーブルを確実に保持するロッキングタイプ
裏面の飛び出し突起は2mm以下

材質

66ナイロン

色

ナチュラル（白）

RoHS指令
難燃性

取付仕様（単位：mm）

品番

取付板厚t

取付穴径Φ

包装単位

FFC-20

0.5～1.6

3.5

＋0.2
-0

500

>>お問い合わせはこちら

コードロック

Posted 2016年2月22日 by builder

コードロック

特徴

本体及びブッシュとの組み合わせによるケーブル径の締め付けが広範囲
ケーブルの締付けはドライバー1本、特殊工具不要
側面締付けによる密集取付可能

色

黒

RoHS指令
NC-2Sのみ受注生産品

寸法仕様（単位：mm）

品番	本体材質	サイズ					ブッシュ記号	適合コード径Φ	取付穴	包装単位
		（A）	B	（C）	D	ネジ径
NC-1	PC PVC	30.0	34.0	30.0	26.0	G1/2 (PF1/2)	S	6.0～8.0	パネルΦ21.0 ネジ穴G1/2(PF1/2)	20
							M	8.0～10.0
							なし	10.0～12.0
NC-2	PVC	46.0	48.5	47.0	41.0	G1　　 (PF1)	S	12.0～14.0	パネルΦ33.0 ネジ穴G1(PF1)	10
NC-2S	PC PVC						M	14.0～17.0
							なし	17.0～19.0

>>お問い合わせはこちら

コードロック　マイクロスイッチタイプ

Posted 2016年2月22日 by builder

コードロック　マイクロスイッチタイプ

色

黒

RoHS指令

寸法仕様（単位：mm）

品番	本体材質	ブッシュ記号	適合コード径Φ	適用	包装単位
MC-1	PVC	S	5.0～7.0	マイクロスイッチカバー	20
		M	7.0～9.0
		なし	9.0～11.0

>>お問い合わせはこちら

スーパーシール　NW－7

Posted 2016年2月22日 by builder

スーパーシール　NW－7

特徴

優れた耐衝撃性、耐熱性、電気絶縁性及び耐薬品性（塗装仕様にも最適）
用途によって使い分けられる14タイプ
各種の太さのコードを水、油等から完全に遮断
優れた密封性、締付力
機器の高密度実装に最適

色

黒

RoHS指令

寸法仕様（単位：mm）

品番	適合コード径Φ	取付穴	取付板厚(最大)t	包装単位
NW-7S	3.0～5.0	パネル穴径Φ13.0 ネジ穴呼びG1/4(PF1/4)	3.2	20
NW-7R	5.0～7.0	パネル穴径Φ13.0 ネジ穴呼びG1/4(PF1/4)	3.2	20

>>お問い合わせはこちら

スーパーシール　NW－7プロテクタ

Posted 2016年2月22日 by builder

スーパーシール　NW－7プロテクタ

色

黒

RoHS指令
※NW-7S-Pは受注生産品（ご発注ロットは別途お問い合わせください）

寸法仕様（単位：mm）

品番	適合コード径Φ	取付穴	取付板厚(最大)ｔ	包装単位
NW-7S-P	3.0～5.0	パネル穴径Φ13.0 ネジ穴呼びG1/4(PF1/4)	3.2	20
NW-7R-P	5.0～7.0	パネル穴径Φ13.0 ネジ穴呼びG1/4(PF1/4)	3.2	20

>>お問い合わせはこちら

スーパーシール　NW-12

Posted 2016年2月22日 by builder

スーパーシール　NW-12

色

黒

RoHS指令
※NW-12LSS,12LS,12LRは受注生産品（ご発注ロットは別途お問い合わせください）

寸法仕様（単位：mm）

品番	適合コード径Φ	取付穴	取付板厚(最大)ｔ	包装単位
NW-12SS	3.0～5.0	パネル穴径Φ21.0　ネジ穴呼びG1/2(PF1/2)	3.2	20
NW-12S	4.0～8.0
NW-12R	8.0～12.0

寸法仕様（単位：mm）

品番	適合コード径Φ	取付穴	取付板厚(最大)ｔ	包装単位
NW-12LSS	3.0～5.0	パネル穴径Φ21.0　ネジ穴呼びG1/2(PF1/2)	3.2	20
NW-12LS	4.0～8.0
NW-12LR	8.0～12.0

※リミットスイッチタイプにて防水性を必要とする場合は、Oリングをご用意願います。(JIS呼び番号P18)

※NW-12LSS,12LS,12LRにはナットは付いておりません。

>>お問い合わせはこちら

スーパーシール　NW-20

Posted 2016年2月22日 by builder

スーパーシール　NW-20

色

黒

RoHS指令
※受注生産品（ご発注ロットは別途お問い合わせください）

寸法仕様（単位：mm）

品番	適合コード径Φ	取付穴	取付板厚(最大)ｔ	包装単位
NW-20S	11.0～16.0	パネル穴径Φ33.0 ネジ穴呼びG1(PF1)	3.2	10
NW-20R	15.0～20.0	パネル穴径Φ33.0 ネジ穴呼びG1(PF1)	3.2	10

※MW-20タイプは0リング使用

>>お問い合わせはこちら

エッジサドル

Posted 2016年2月22日 by builder

エッジサドル

特徴

コンパクトな形状により省スペース化に対応
取り付け、取り外しが容易

材質

66ナイロン

色

ナチュラル（白）

RoHS指令
難燃性

取付仕様（単位：mm）

品番	取付板厚t	包装単位
ES-0505-2	0.8～1.6	500

取付仕様（単位：mm）

品番	取付板厚t	包装単位
ES-0510	0.8～1.6	500

>>お問い合わせはこちら

エッジサドル

Posted 2016年2月22日 by builder

エッジサドル

特徴

正面から取り付け可能
幅広い板厚　t0.8～t2.0

材質

66ナイロン

色

ナチュラル（白）

RoHS指令
難燃性

寸法仕様（単位：mm）

品番	取付板厚t	包装単位
ESC-0912	0.8～2.0	500

>>お問い合わせはこちら

エッジサドル

Posted 2016年2月22日 by builder

エッジサドル

特徴

束線サイズの大きいものに適用
取付、取り外しが容易

材質

6ナイロン

色

ナチュラル（白）

RoHS指令
難燃性

寸法仕様（単位：mm）

品番

A

B

C

Ｄ

（E）

F

取付板厚t

取付形状寸法

包装単位

G

H

J

K

ES-1010

10.0

15.0

19.0

3.0

4.2

1.6～2.0

14±0.1

17±0.1

4.5±0.1

7.5

＋0.2
-0

100

ES-1916

19.0

16.0

26.0

31.0

10.0

5.2

1.0～1.4

22±0.1

25±0.1

14±0.1

8.0

＋0.2
-0

1.4～2.0

27.5±0.1

6.5±0.1

15.5

＋0.2
-0

>>お問い合わせはこちら

ロッキングエッジサドル

Posted 2016年2月22日 by builder

ロッキングエッジサドル

特徴

接触面のRが大きくエコ電線のエッジ対策に最適
ワイヤーを確実に保持するロッキングタイプ
ワンタッチの取付固定方式
幅の狭い場所に最適

材質

66ナイロン

色

ナチュラル（白）

RoHS指令
難燃性
ご発注ロットは別途お問い合わせください

寸法仕様（単位：mm）

品番	取付板厚t	包装単位
LES-1808	0.8～2.0	500

>>お問い合わせはこちら

ロッキングエッジサドル

Posted 2016年2月22日 by builder

ロッキングエッジサドル

特徴

接触面のRが大きくエコ電線のエッジ対策に最適
ワイヤーを確実に保持するロッキングタイプ
ワンタッチの取付固定方式
束線サイズの大きいものに適用

材質

66ナイロン

色

ナチュラル（白）

RoHS指令
難燃性
ご発注ロットは別途お問い合わせください

寸法仕様（単位：mm）

品番	取付板厚t	包装単位
LESR-25	0.5～2.3	500

>>お問い合わせはこちら

ロッキングエッジサドル

Posted 2016年2月22日 by builder

ロッキングエッジサドル

特徴

板金エッジ部の保護に適用
ワイヤーを確実に保持するロッキングタイプ
ワンタッチの取付固定方式

材質

6ナイロン

色

ナチュラル（白）

RoHS指令
難燃性

寸法仕様（単位：mm）

品番	取付板厚t	包装単位
LES-0505	0.8～1.6	500

>>お問い合わせはこちら

ロッキングエッジサドル　リリースタイプ

Posted 2016年2月22日 by builder

ロッキングエッジサドル　リリースタイプ

特徴

ワンタッチでワイヤーの保持、追加が可能

材質

66ナイロン

色

ナチュラル（白）

RoHS指令
難燃性

寸法仕様（単位：mm）

品番	A	B	C	Ｄ	（E）	取付板厚t	包装単位
LES-25L	27.3	25.4	34.0	33.5	57.9	0.8～3.2	100
LES－0912	7.7	11.6	10.0	20.6	21.5	0.8～2.0	500

>>お問い合わせはこちら

ウィングエッジサドル

Posted 2016年2月22日 by builder

ウィングエッジサドル

特徴

ワンタッチ取付、仮止め状態でも外れ難い固定形状
エコ電線及び作業者に負荷の少ない形状
板金取付後の安定感の向上

材質

66ナイロン

色

ナチュラル（白）

RoHS指令
難燃性

寸法仕様（単位：mm）

品番	寸法						取付板厚ｔ	取付形状寸法				包装単位
品番	A	B	（C)	D	E	F	取付板厚ｔ	G	H	J	K	包装単位
LES-0503	5.1	3.1	13.4	7.2	7.8	11.9	0.6～2.0	下図参照				1000
WES-0507	4.8	7.4	18	8.1	8.1	16.3	0.6～2.3	12.8	13.8	2.7	3.4	500
WES-1210	12.4	9.5	28.4	15.1	15.9	20.1		14	17	6.5	7.5
WES-1117	11.7	17	36.7	15.1	15.9	28		22	25	6	8
WES-2217	21.6	17	46.9	24.6	26.2	28		22	25	16	8

>>お問い合わせはこちら

スクウェアクランプ

Posted 2016年2月22日 by builder

スクウェアクランプ

特徴

コネクタ付ハーネスの板金エッジ部の保護に適用
密閉取付方式及び上部オープン取り付け方式を用途に合わせて任意選定
板金よりの突出寸法が極小のため省スペース化対応

材質

66ナイロン

色

グレー（SB-1909）
　　　　　
白　　（SB-2712）

RoHS指令
難燃性

取付仕様（単位：mm）

品番	取付板厚t	包装単位
SB-1909	0.6～1.6	500
SB-2712	0.8～2.0	500

>>お問い合わせはこちら

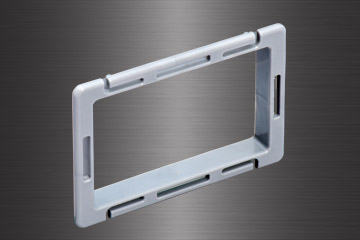

スクウェアブッシュ

Posted 2016年2月22日 by builder

スクウェアブッシュ

特徴

コネクタ付ハーネスの板金エッジ部の保護に適用
板金よりの突出寸法が極小のため省スペース化対応

材質

66ナイロン

色

グレー

RoHS指令
難燃性

寸法仕様（単位：mm）

品番

寸　　　　　　法

取付板厚t

包装単位

A

B

C

Ｄ

E

F

G

H

SB-2718

26.6

17.6

34.5

26.0

29.0

19.9

29.0

+0.2

-0

20.0

+0.2

-0

0.8～2.3

100

SB-4025

40.0

25.0

48.0

33.0

42.0

26.9

42.0

+0.2

-0

27.0

+0.2

-0

SB-6025

60.4

25.3

68.2

62.0

62.2

+0.2

-0

27.0

+0.2

-0

>>お問い合わせはこちら

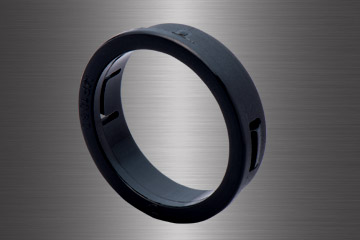

ワンタッチブッシュ

Posted 2016年2月22日 by builder

ワンタッチブッシュ

特徴

優れた耐熱性、電気絶縁性、耐薬品性及び耐油性
1つのサイズで0.8mm～3.2mm厚さのパネルに対応 (NB-9.5は除く)
ブッシュの内側の丸みが電線を保護
片側からの差込でパネルに確実に固定
取り外しも爪部を内側に倒すだけで簡単

材質

6ナイロン

色

黒

RoHS指令
難燃性

寸法仕様（単位：mm）

品番

寸　　　　　　法

取付穴径Φ

取付板厚t

包装単位

内径ΦA

フランジ径ΦB

C

NB-8

8.0

15.0

10.5

13.0

+0.2
-0

0.8～3.2

100

NB-11

11.0

19.0

11.0

16.0

+0.2
-0

NB-15

15.0

23.0

20.0

+0.2
-0

NB-19

19.0

29.0

12.0

26.0

+0.2
-0

NB-25

25.0

36.0

33.0

+0.2
-0

NB-29

29.0

41.5

38.0

+0.2
-0

NB-35

35.0

48.0

44.5

+0.2
-0

NB-9.5

9.5

14.5

5.3

13.0

+0.2
-0

0.8～1.5

>>お問い合わせはこちら

ミニチュアブッシング

Posted 2016年2月22日 by builder

ミニチュアブッシング

特徴

板金からの突出寸法が極小スペース対応品

材質

66ナイロン

色

黒

RoHS指令
難燃性
※受注生産品
（ご発注ロットは別途お問い合わせください）

寸法仕様（単位：mm）

品番	寸　　　　　　法		C	取付穴径Φ	取付板厚t
品番	内径ΦA	フランジ径ΦB	C	取付穴径Φ	取付板厚t
MP1010	3.2	6.4	6.2	4.8	1.5
MP1015	6.4	9.5	6.2	8.0
MP1020	8.8	13.5	6.4	11.9
MP1030	9.5	14.3		12.7
MP1040	10.3	15.2		13.5
MP1050	12.7	17.9		15.9
MP1060	16.0	21.0		19.0
MP1070	16.0	21.5		19.9
MP1080	19.0	23.8		22.2

>>お問い合わせはこちら

ジザイブッシュ

Posted 2016年2月22日 by builder

ジザイブッシュ

特徴

4種類のサイズで1.2mm～3.2mmの板厚に適合、穴の外周寸法に合わせた
　　カットにより形状を選ばず自由に対応

材質

6ナイロン

色

ナチュラル（乳白色）

RoHS指令
難燃性

寸法仕様（単位：mm）

品番	A	B	C	D	板厚t	包装単位
NJ-12	1.2	4.0	2.9	4.1	1.2	100
NJ-16	1.6	4.1	2.9	4.1	1.6
NJ-23	2.4	4.5	2.8	4.0	2.3
NJ-32	3.2	5.5	2.9	4.1	3.2

>>お問い合わせはこちら

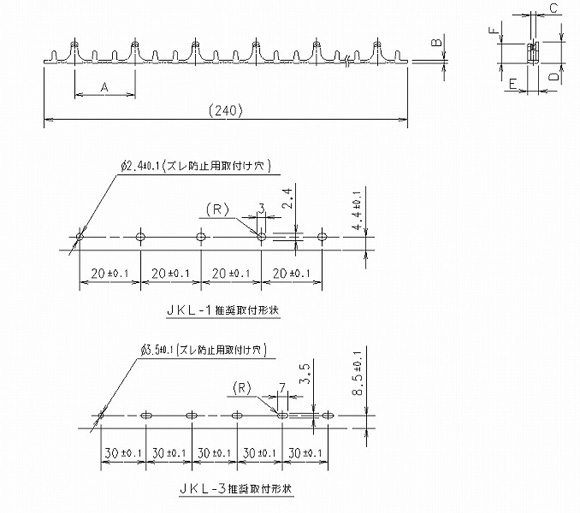

エッジプロテクター

Posted 2016年2月22日 by builder

エッジプロテクター

特徴

板金から脱落しないロック構造

材質

66ナイロン

色

ナチュラル（白）

RoHS指令
難燃性

寸法仕様（単位：mm）

品番	A	B	C	D	E	F	対応板厚	包装単位
JKL-1	20	0.9	1.7	6.95	3.7	6.3	0.5～1.6	100
JKL-3	30	0.9	3.3	11.95	5.3	10.95	1.6～3.2	100

>>お問い合わせはこちら

グロメット

Posted 2016年2月22日 by builder

グロメット

特徴

円、楕円、三角形などパネル穴形状に合わせ自由にカットの上使用

材質

6ナイロン

色

ナチュラル（乳白色）

RoHS指令
難燃性

寸法仕様（単位：mm）

品番	A	B	C	取付板厚t	包装単位
NKG-012	1.3	3.3	5.0	1.2	100m
NKG-016	1.7	3.7	5.2	1.6
NKG-024	2.4	4.4		2.3
NKG-032	3.3	5.3		3.2

>>お問い合わせはこちら

エッジング

Posted 2016年2月22日 by builder

エッジング

特徴

パネル・シャーシのエッジ部分を完全保護

材質

6ナイロン

色

ナチュラル（乳白色）

RoHS指令
難燃性

寸法仕様（単位：mm）

品番	A	B	C	取付板厚t	包装単位
NKE-012	0.6	1.3	3.3	1.0～1.2	50
NKE-016	0.9	1.7	3.7	1.2～1.6
NKE-024	1.2	2.4	4.4	1.6～2.3
NKE-032	1.5	3.3	5.3	2.3～3.2

>>お問い合わせはこちら

スパイラルチューブ

Posted 2016年2月22日 by builder

スパイラルチューブ

特徴

電線の結束と同時保護
配線前、配線後の容易な装着及び取り外しが可能

材質

軟質ポリエチレン

色

ナチュラル（乳白色）

RoHS指令
NS-1.6のみ受注生産品

寸法仕様（単位：mm）

品番	外径ΦD	内径Φd	肉厚t	ピッチP	適合束線径Φ	包装単位
NS-1.6	3.2	1.6	0.7	5.5	1.6～4	200m
NS-2.6	4.0	2.6		8.0	3.0～8.0	100m
NS-4	5.4	4.0		8.0	5.0～12.0
NS-6	7.4	6.0		10.0	7.0～18.0
NS-8	9.4	8.0		12.0	9.0～25.0	50m
NS-9	10.6	9.0	0.8		10.0～28.0
NS-10	11.6	10.0	0.8		11.0～30.0
NS-12	14.0	12.0	1.0	15.0	13.0～36.0
NS-15	17.4	15.0	1.2	16.0	16.0～45.0
NS-20	22.8	20.0	1.4	20.0	21.0～60.0	25m
NS-25	27.8	25.0	1.4	25.0	26.0～75.0	20m

※適合束線径Φは参考値

>>お問い合わせはこちら

コルゲートチューブ

Posted 2016年2月22日 by builder

コルゲートチューブ

特徴

電線の結束
配線の保護ができます

材質

難燃性ポリプロピレン

色

黒

※スリット有り、無しの2種類が有ります。

RoHS指令

寸法仕様（単位：mm）

品番	A	B	（C）	（D）	（E）	（F）	G	包装単位
難燃タイプ
KC-5	5.3±0.4	7.5±0.4	2.3	0.5	0.25	1.3	0.22±0.1	500m
KC-7	7.4±0.4	10.2±0.4	2.7	0.6	0.30	1.5	0.27±0.1	300m
KC-10	10.7±0.4	14.1±0.4						150m
KC-13	13.2±0.4	17.5±0.4	3.5	0.7	0.45	1.9		200m
KC-15	15.2±0.4	19.5±0.4
KC-19	19.5±0.4	23.8±0.4
KC-22	22.1±0.4	27.0±0.4	4.2	0.8	0.50	2.4	0.30±0.1	140m
KC-25	25.0±0.6	30.0±0.5	4.1～4.4		0.4～0.55	2.5		120m
KC-28	28.2±0.6	34.0±0.5	4.4		0.55		0.35±0.1	100m

※KC-10の販売単位は300mです。

>>お問い合わせはこちら

PCBサポート　Lタイプ

Posted 2016年2月22日 by builder

PCBサポート　Lタイプ

特徴

優れた耐衝撃性、耐熱性、電気絶縁性及び耐薬品性
装着状態を十分に考慮した当社独自の設計によるせん断に強い形状
シャーシにプリント基板をワンタッチで固定

材質

66ナイロン

色

ナチュラル（白）

※スペース寸法の求め方＝B-a板厚-b板厚

RoHS指令
難燃性

寸法仕様（単位：mm）

品番

A

B

取付板厚t

取付穴径Φ

包装単位

PCB-1L-V0

1.95

6.5

a. 1.6以下
b. 0.6～2.3
※1Lのみ
0.6～1.6

a. 4.0

＋0.2
-0

b. 4.8

＋0.2
-0

100

PCB-12L-V0

19.1

24.1

PCB-14L-V0

22.2

27.2

PCB-16L-V0

25.4

30.4

PCB-18L-V0

28.6

33.6

>>お問い合わせはこちら

PCBサポート　Sタイプ

Posted 2016年2月22日 by builder

PCBサポート　Sタイプ

材質

66ナイロン

色

ナチュラル（白）

RoHS指令
難燃性

寸法仕様（単位：mm）

品番

A

B

取付板厚t

取付穴径Φ

包装単位

PCB-3S-V0

4.8

7.5

0.6～2.3

4.8

＋0.2
-0

100

PCB-4S-V0

6.4

9.1

PCB-6S-V0

9.4

12.1

PCB-8S-V0

12.7

15.4

PCB-10S-V0

15.9

18.6

PCB-12S-V0

19.1

21.8

PCB-14S-V0

22.2

24.9

PCB-16S-V0

25.4

28.1

PCB-18S-V0

28.6

31.3

>>お問い合わせはこちら

ミニキバンポスト　Sタイプ

Posted 2016年2月22日 by builder

ミニキバンポスト　Sタイプ

特徴

コンパクト設計のミニタイプ基板サポートポスト
基板受けのスペースがφ5mmと小さいため狭い位置にも取り付け可能
スナップの突起が3.2mmと小さく省スペース型

材質

66ナイロン

色

ナチュラル（白）

RoHS指令
難燃性

寸法仕様（単位：mm）

品番	寸法		取付板厚t	取付穴径φ	包装単位
品番	A	B	取付板厚t	取付穴径φ	包装単位
PCS-4S(V0)	4.0	9.0	1.6 ±0.05	φ3.5±0.1	500
PCS-6S(V0)	6.0	11.0
PCS-7S(V0)	7.0	12.0
PCS-8S(V0)	8.0	13.0
PCS-10S(V0)	10.0	15.0
PCS-12S(V0)	12.0	17.0
PCS-14S(V0)	14.0	19.0
PCS-20S(V0)	20.0	25.0

>>お問い合わせはこちら

ロッキングキャップスペーサー

Posted 2016年2月22日 by builder

ロッキングキャップスペーサー

特徴

基板を保持するスナップの頭部が小さく、シャーシ裏側のスペースが
　　狭くても、取り付け可能な省スペース型
一方向（シャーシ裏側）からの取付可能
底部は独特な十字型構造の為、強度アップ
シャーシの取付板厚がt0.5mm～2.0mmと広い使用範囲

材質

66ナイロン

色

ナチュラル（白）

RoHS指令
難燃性

寸法仕様（単位：mm）

品番

A

B

C

T

取付板厚t

取付穴径Φ

包装単位

a

b

a

b

LCS-5S(V0)

5.0

–

0.5

14.2

1.6±0.05

0.5～2.0

4

+0.2
-0.1

5.5±0.2

500

LCS-6S(V0)

6.0

–

1.5

15.2

LCS-8S(V0)

8.0

2.0

17.2

LCS-10S(V0)

10.0

4.0

19.2

LCS-12S(V0)

12.0

6.0

21.2

LCS-14S(V0)

14.0

8.0

23.2

LCS-16S(V0)

16.0

10.0

25.2

LCS-18S(V0)

18.0

12.0

27.2

>>お問い合わせはこちら

キャップスペーサー

Posted 2016年2月22日 by builder

キャップスペーサー

特徴

シャーシ裏側のスペースが狭くても、取り付け可能な省スペース型
大型PC板中間保持用基板サポート（LCS-シリーズとの組合せ使用可）
小さい頭部支柱径(Φ3.2mm)で基板の面積をとらない
シャーシの取付板厚がt0.5mm～2.0mmと広い使用範囲

材質

66ナイロン

色

ナチュラル（白）

RoHS指令
難燃性

寸法仕様（単位：mm）

品番	A	B	C	D	E	取付板厚t	取付穴径Φ	包装単位
CS-5S(V0)	5.0	–	0.5	–	–	0.5～2.0	5.5±0.2	500
CS-6S(V0)	6.0	–		–	1.0
CS-8S(V0)	8.0	–		1.0	2.0
CS-10S(V0)	10.0	–	1.0		3.5
CS-12S(V0)	12.0	2.0
CS-14S(V0)	14.0	4.0
CS-16S(V0)	16.0	6.0
CS-18S(V0)	18.0	8.0

>>お問い合わせはこちら

ガイドレール　Gタイプ

Posted 2016年2月22日 by builder

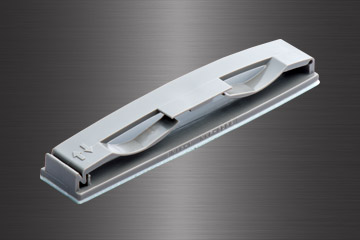

ガイドレール　Gタイプ

特徴

優れた耐衝撃性、耐熱性、電気絶縁性及び耐薬品性
取付板厚が広範囲
弓なり形状の基板収納ミゾのバネ性により基板のガタつきなし
優れた耐振性でキシミ音を解消、スムーズな両側からの基板挿入

材質

66ナイロン

色

黒

包装単位

100

RoHS指令
難燃性

寸法仕様（単位：mm）

品番	L	P	使用基板厚t	取付板厚t	取付形状
G-1070	100	70	1.2～2.3	0.8～2.3	下図参照
G-1714	176	146	1.2～2.3	0.8～2.3	下図参照

>>お問い合わせはこちら

ガイドレール　ミニタイプ

Posted 2016年2月22日 by builder

ガイドレール　ミニタイプ

特徴

省スペースにて基板固定
切りかき形状等の基板に最適
広い許容範囲の取付板厚

材質

66ナイロン

色

黒

RoHS指令
難燃性
（ご発注ロットは別途お問い合わせください）

寸法仕様（単位：mm）

品番	使用基板厚t	取付板厚t	取付形状
G-0200	1.2～2.3	0.8～2.3	下図参照

>>お問い合わせはこちら

ワンタッチエジェクター　NE-1タイプ

Posted 2016年2月22日 by builder

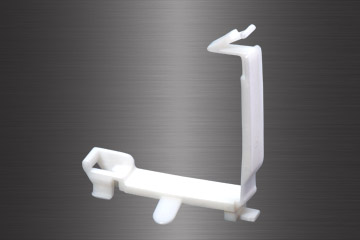

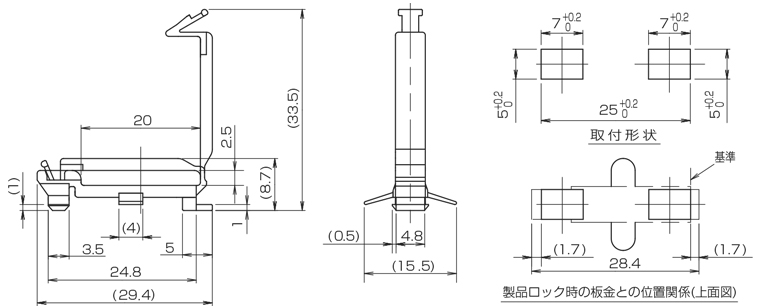

ワンタッチエジェクター　NE-1タイプ

特徴

優れた耐衝撃性、耐熱性、電気絶縁性及び耐薬品性
スプリングピン不用の一体成形品
ピンを押し込むだけのワンタッチ仕様

材質

66ナイロンガラス入り

包装単位

100

※本品は左右セットでの販売になります。

RoHS指令
難燃性

仕様

品番	色
NE-1	ベージュ

>>お問い合わせはこちら

ワンタッチエジェクター　NE-2タイプ

Posted 2016年2月22日 by builder

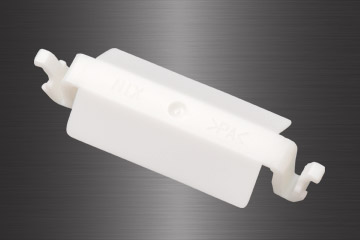

ワンタッチエジェクター　NE-2タイプ

材質

66ナイロンガラス入り

包装単位

100

※本品は左右セットでの販売になります。

RoHS指令
難燃性

仕様

品番	色
NE-2	ベージュ

>>お問い合わせはこちら

ワンタッチエジェクター　NE-3タイプ

Posted 2016年2月22日 by builder

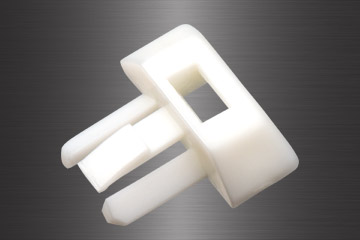

ワンタッチエジェクター　NE-3タイプ

材質

66ナイロンガラス入り

包装単位

100

※本品は左右セットでの販売になります。

RoHS指令
難燃性

仕様

品番	色
NE-3	ベージュ

>>お問い合わせはこちら

LEDスペーサー　LDSタイプ

Posted 2016年2月22日 by builder

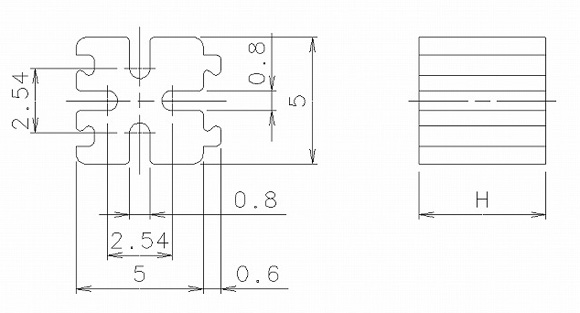

LEDスペーサー　LDSタイプ

特徴

LEDの高さ合わせ及びピン曲がり防止
連結構造の為ピッチの統一化が可能

材質

66ナイロン

RoHS指令
難燃性
5000ロットより

寸法仕様（単位：mm）

品番	H	標準	包装単位
LDS-10P	1.0	ピンク	1000
LDS-20K	2.0	ブラック
LDS-30Y	3.0	イエロー
LDS-35Y	3.5	イエロー
LDS-40B	4.0	ブルー
LDS-45B	4.5	ブルー
LDS-50R	5.0	レッド
LDS-55R	5.5	レッド
LDS-60C	6.0	ブラウン
LDS-70G	7.0	グリーン
LDS-80P	8.0	ピンク
LDS-90K	9.0	ブラック
LDS-100Y	10.0	イエロー
LDS-110B	11.0	ブルー
LDS-120R	12.0	レッド
LDS-130C	13.0	ブラウン
LDS-140G	14.0	グリーン
LDS-150P	15.0	ピンク
LDS-160K	16.0	ブラック

>>お問い合わせはこちら

LEDスペーサー　LDTタイプ

Posted 2016年2月22日 by builder

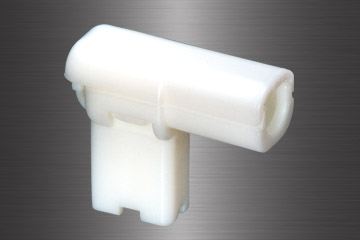

LEDスペーサー　LDTタイプ

特徴

2色光LED、コンデンサー、受光素子用スペーサー
種類が豊富で特注品の製作可能
垂直・水平両方に取付可能

材質

66ナイロン

RoHS指令
難燃性
5000ロットより

寸法仕様（単位：mm）

品番	H	色	包装単位
LDT-10P	1.0	ピンク	1000
LDT-20K	2.0	ブラック
LDT-30Y	3.0	イエロー
LDT-40B	4.0	ブルー
LDT-45B	4.5	ブルー
LDT-60C	6.0	ブラウン
LDT-70G	7.0	グリーン
LDT-95K	9.5	ブラック
LDT-100Y	10.0	イエロー
LDT-142G	14.2	グリーン

>>お問い合わせはこちら

ターンリベット

Posted 2016年2月22日 by builder

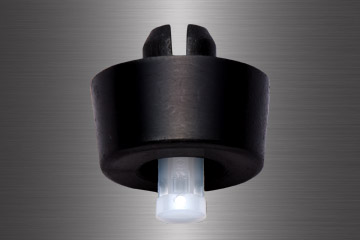

ターンリベット

特徴

ワンタッチで取付可能
取り外しはプラスドライバーで容易に可能
錆や薬品による腐食なし

材質

プランジャー：ポリアセタール　難燃性　UL94-HB
ブッシュ：6ナイロン　難燃性　UL94V-0

色

黒

RoHS指令
難燃性
難燃性

寸法仕様（単位：mm）

品番	取付穴径Φ	取付板厚t	取付形状
TR-3545	3.6±0.05	2.0～3.0	1000
TR-4185	4.1±0.05	15.5～16.5	1000

>>お問い合わせはこちら

ナイロンリベット　Pタイプ

Posted 2016年2月22日 by builder

ナイロンリベット　Pタイプ

特徴

ハンドワーク仕様
抜群な作業性
最大に発揮されたプラスチックの弾性機能
緩み脱落防止
錆や薬品による腐食なし

材質

6ナイロン

色

W：白
B：黒

RoHS指令
難燃性

寸法仕様（単位：mm）

品番	ｄ	L	D	A	取付穴径Φ	取付板厚t	挿入力	抜去力	包装単位
P2024-W/B	2.0	2.4	4.2	1.2	2.1	0.6～1.2	29.4N以下	29.4N以上	1000
P2032-W/B		3.2				1.3～2.0
P2040-W/B		4.0				2.1～2.8
P2048-W/B		4.8				2.9～3.6
P2632-W/B	2.6	3.2	5.0	1.4	2.7	1.0～2.0		49N以上
P2642-W/B		4.2				2.1～3.0
P2648-W/B		4.8				2.7～3.6
P2655-W/B		5.5				3.4～4.3
P3035-W/B	3.0	3.5	6.4	1.6	3.1	1.0～2.0	39.2N以下	78.4N以上
P3045-W/B		4.5				2.0～3.0
P3055-W/B		5.5				3.0～4.0
P3065-W/B		6.5				4.0～5.0
P3075-W/B		7.5				5.0～6.0
P3080-W/B		8.0				5.5～6.5
P3090-W/B		9.0				6.5～7.5
P3100-W/B		10.0				7.5～8.5	49N以下
P3535-W/B	3.5	3.5			3.6	1.2～2.1	39.2N以下	117.6N以上
P3545-W/B		4.5				2.2～3.1
P3550-W/B		5.0				2.7～3.6
P3555-W/B		5.5				3.2～4.1
P3560-W/B		6.0				3.7～4.6
P3570-W/B		7.0				4.7～5.6
P3580-W/B		8.0				5.7～6.6
P4050-W/B	4.0	5.0	8.0	1.8	4.1	2.5～3.5	49N以下	196N以上
P4060-W/B		6.0				3.5～4.5	44.1N以下
P4070-W/B		7.0				4.5～5.5
P4080-W/B		8.0				5.5～6.5
P4090-W/B		9.0				6.5～7.5	49N以下
P4100-W/B		10.0		2.2		7.5～8.5	44.1N以下
P4120-W/B		12.0		1.8		9.5～10.5	49N以下
P5045-W/B	5.0	4.5	9.0	2.2	5.1	1.5～2.5	49N以下	245N以上
P5055-W/B		5.5				2.5～3.5
P5065-W/B		6.5				3.5～4.5
P5075-W/B		7.5				4.5～5.5
P5085-W/B		8.5				5.5～6.5
P5095-W/B		9.5				6.5～7.5
P5105-W/B		10.5				7.5～8.5
P6060-W/B	6.0	6.0	12.0	2.5	6.1	2.5～4.0	49N以下	294N以上
P6080-W/B	6.0	8.0	12.0	3.0	6.1	4.0～5.5	58.8N以下	294N以上

>>お問い合わせはこちら

ARラッチ

Posted 2016年2月22日 by builder

ARラッチ

特徴

スナップフィット方式によりワンタッチで着脱できます

材質

プランジャー：6ナイロン
グロメット：ポリカーボネイト

色

黒

RoHS指令
難燃性
※AR-8P、AR-8Gは受注生産品
（ご発注ロットは別途お問い合わせください）

プランジャー取付仕様（単位：mm）

品番	梱包単位	適用グロメット品番	頭部形状[mm]
ARL-1LP	1000	AR-SLG
ARL-1LP		AR-1LG
ARL-2LP		AR-2LG
ARL-3LP		AR-3LG
ARL-4LP		AR-4LG
AR-8P	–	AR-8G
ARB-1LP	1000	AR-SLG
ARB-1LP		AR-1LG
ARB-2LP		AR-2LG
ARB-3LP		AR-3LG
ARB-4LP		AR-4LG
ARB-1MP	1000	AR-1MG
ARB-2MP		AR-2MG
ARB-3MP		AR-3MG
ARB-4MP		AR-4MG
ARB-1SP	1000	AR-1SG
ARB-2SP	1000	AR-2SG

グロメット取付仕様（単位：mm）

品番

W

H

L

固定側板厚T

全板厚t

移動穴径Φ

固定穴径Φ

包装単位

AR-SLG

10.8

2.0

9.3

1.1

1.5～3.7

7.6±0.1

8.1±0.1

1000

AR-1LG

9.3

1.6

2.0～4.2

AR-2LG

10.3

2.5

3.0～5.2

AR-3LG

11.9

4.1

4.6～6.9

AR-4LG

13.1

5.3

5.8～8.0

AR-8G

9.4

0.8～1.6

1.6～3.2

8.0±0.1

–

AR-1MG

8.5

1.8

8.5

1.1

1.5～3.7

6.0

6.4±0.1

1000

AR-2MG

9.0

1.6

2.0～4.2

AR-3MG

10.0

2.5

3.0～5.2

AR-4MG

9.0

4.1

4.6～6.9

AR-1SG

6.5

1.2

7.9

1.0

2.0～4.0

4.6

＋0
-0.1

4.8

＋0
-0.1

AR-2SG

8.4

1.5

2.5～4.5

>>お問い合わせはこちら

ワンタッチサポート　PLタイプ

Posted 2016年2月22日 by builder

ワンタッチサポート　PLタイプ

特徴

ネジ止め方式に比べ作業性アップ
ロックピン方式による簡単な取付

RoHS指令

寸法仕様（単位：mm）

品番

A

B

C

D

E

取付板厚t

取付穴径Φ

本体材質

ピン材質

包装単位

PL-10
(サントプレーン)

10.0

16.0

18.0

20.0

8.0

0.7～3.2

8.0

+0
－0.3

TPE　黒

PA6　黒

200

PL-15
(サントプレーン)

15.0

21.0

PP　グレー

>>お問い合わせはこちら

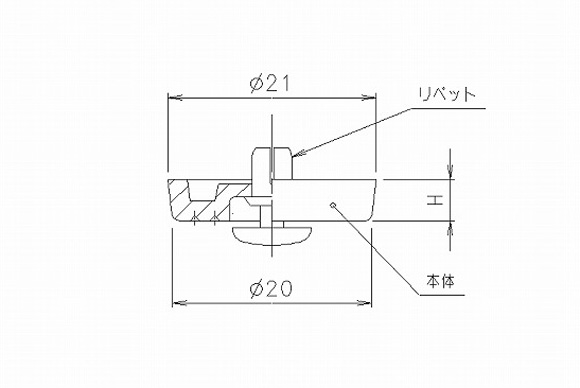

ワンタッチサポート　Bタイプ

Posted 2016年2月22日 by builder

ワンタッチサポート　Bタイプ

材質

本体：エラストマ
リベット：6ナイロン

色

黒
※ご注文の際はリベットサイズをご指定ください

RoHS指令

寸法仕様（単位：mm）

品番

H

取付板厚t

取付穴径Φ

包装単位

P4050

P4060

P4070

P4080

FF005-AR791

4.2

0.8～1.8

1.8～2.8

2.9～3.7

3.8～4.8

4.1

+0.1
－0

500

FF008-AR791

6.0

0.8～1.8

1.9～2.8

2.9～4.0

200

FF009-AR791

8.0

0.5～0.8

0.8～1.8

2.1～3.0

部分は標準品です。

※P4050等は、ナイロンリベットPタイプの品番です。
※リベットL寸法を変える事により板厚範囲が広がります。

>>お問い合わせはこちら

ワンタッチサポート　ミニタイプ

Posted 2016年2月22日 by builder

ワンタッチサポート　ミニタイプ

材質

本体：エラストマ
リベット：6ナイロン

色

黒
※ご注文の際はリベットサイズをご指定ください

RoHS指令

寸法仕様（単位：mm）

品番

A

D

H

取付板厚t

取付穴径Φ

包装単位

P3055

P4060

P4070

FF003-AR791

13.5

14.2

5.5

0.8～1.8

3.1

+0.1
－0

500

FF006-AR791

14.0

15.0

6.0

0.6～1.0

1.0～2.0

4.1

+0.1
－0

FF010-AR791

14.0

15.0

9.0

0.6～1.0

1.0～2.0

4.1

+0.1
－0

FF013-AR791

10.0

10.8

4.0

0.6～1.0
P3545

1.0～2.0
P3555

3.6
±0.05

1000

部分は標準品です。

※リベットL寸法を変える事により板厚範囲が広がります。

>>お問い合わせはこちら

ロッキングホールプラグ

Posted 2016年2月22日 by builder

ロッキングホールプラグ

特徴

指で押すだけで穴ふさぎが簡単
取付け寸法はΦ6.4mm～Φ51.0mmの19サイズ

材質

6ナイロン

色

黒

RoHS指令
難燃性

寸法仕様（単位：mm）

品番	(ΦA)	(B)	(ΦD)	取付穴径Φ	取付板厚t	包装単位
LHP-0250	8.0	8.0	6.1	6.4	1.6	100
LHP-0312	9.5	8.0	7.7	8.0	1.6
LHP-0375	12.0	10.3	9.3	9.5	0.8～3.2
LHP-0437	13.5		10.9	11.0
LHP-0500	14.6		12.5	12.7
LHP-0562	16.7		14.1	14.3
LHP-0625	18.2		15.8	15.9
LHP-0687	20.0		17.3	17.5
LHP-0750	23.2		18.9	19.0
LHP-0812	22.6		20.4	20.6
LHP-0875	25.8	11.5	22.0	22.2
LHP-1000	30.5		25.3	25.5
LHP-1093	31.0		27.6	28.0/28.5
LHP-1187	33.3		30.0	30.1
LHP-1250	34.9		31.8	32.0
LHP-1375	38.0		34.9	35.0
LHP-1500	42.7		37.9	38.0
LHP-1750	48.4		44.6	45.0
LHP-2000	55.0		50.6	51.0

>>お問い合わせはこちら

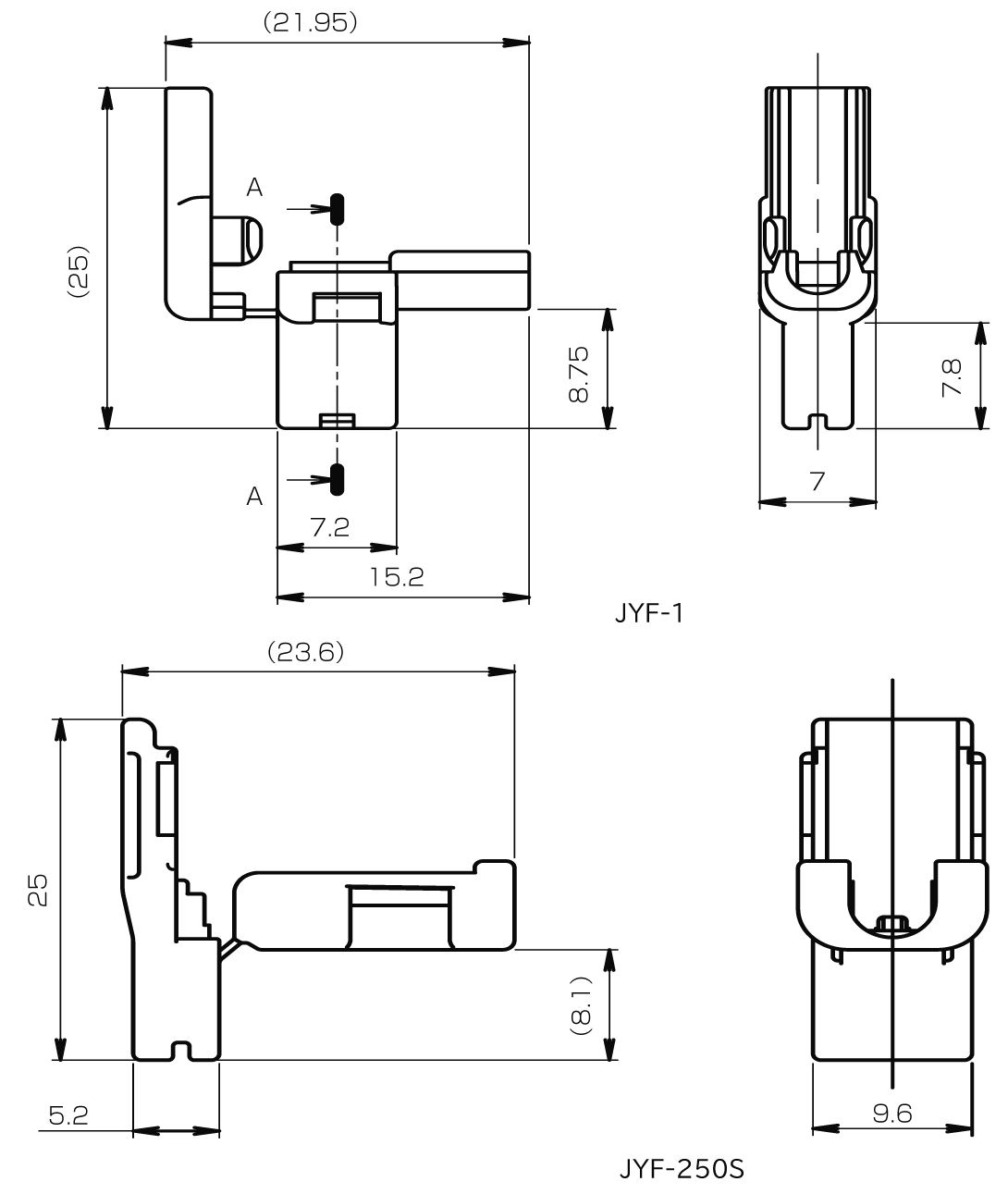

ファストンリリーフホルダー

Posted 2016年2月22日 by builder

ファストンリリーフホルダー

特徴

110旗型ファストン端子用絶縁カバー
ワンタッチ取付

材質

66ナイロン

色

ナチュラル（白）

※JYF-250Sは250平型ファストン端子ポジティブロックタイプに適用

RoHS指令
難燃性
UL-224取得

寸法仕様（単位：mm）

品番	適用端子	適用電線	端子挿入部寸法	包装単位
JYF-1	110サイズ旗型	φ3.6以下	2.0×4.1	500
JYF-250S	250サイズ平型	φ1.5～φ5.0	3.2×7.9	500

>>お問い合わせはこちら

配管穴フサギ

Posted 2016年2月22日 by builder

配管穴フサギ

特徴

エアコン等配管穴ふさぎ
壁厚t50mm～250mm、壁穴Φ65mm～90mmの広範囲に適用
取り外し後再使用可能

材質

ポリエチレン

色

ベージュ

RoHS指令
（ご発注ロットは別途お問い合わせください）

製品仕様

品番	色	包装単位
SP-AF1	ベージュ	1

>>お問い合わせはこちら

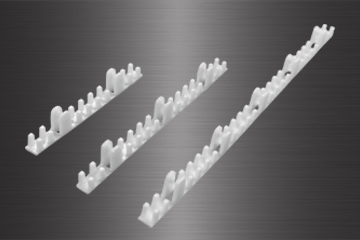

エッジプロテクター

Posted 2016年2月22日 by 神田雄介

エッジプロテクター

特徴

ロック構造により、接着不要。
直線、曲線にも取付可能。※取付最小R7以上

材質

66ナイロン

色

ナチュラル（白）

RoHS指令
難燃性

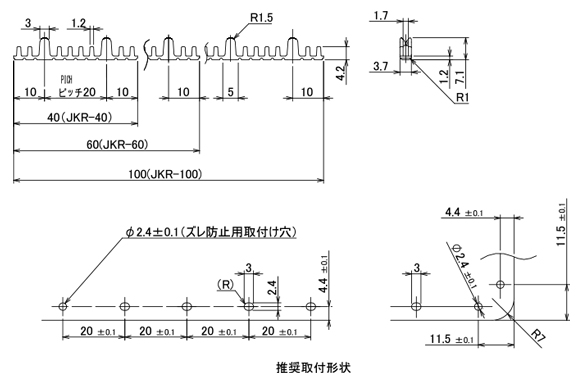

寸法仕様（単位：mm）

品番	対応板厚	包装単位
JKR-40	t1.0～t1.6 ※直線部のみt0.8取付可能	500
JKR-60
JKR-100

>>お問い合わせはこちら

キャリアテープトレー

Posted 2016年1月23日 by builder

キャリアテープトレー

電子部品の小ロット実装を強力サポート。

キャリアテープ、エンボステープの小ロットによる試作・小ロット生産対応トレーです。
様々なキャリアテープ、エンボステープの幅に対応する、ワンタッチ幅調整機構内蔵。
1台で標準的なテープ幅 8 , 12 , 16 , 24 , 32 , 44 , 56mm 幅に対応可能

型番	NCAJ-SP
外形寸法	幅230×奥行335×厚さ20mm
テープガイド	5本
部品高さ	最大10mm
オプション	平行ピン

ESD精密ピンセット　静電気対策/クリーンルーム対応

Posted 2016年1月20日 by builder

ESD精密ピンセット　静電気対策/クリーンルーム対応

電子部品などの精密部品や微細作業に最適な静電気対策ピンセット。株式会社ニックスオリジナル素材を用いた先端とつまみ荷重調整機構で対象を傷つけず、確実に保持します。

ESD精密ピンセット静電気対策

特長

ピンセット先端には株式会社ニックス・オリジナル素材使用
対象物を傷つけにくい
チップワークに優しく、耐擦過性があり、しかも軽量
つまみ荷重調整機構を採用
クリーンルーム内で使用可能。(クリーンルーム対応梱包)
ピンセット先端精度　±0.1mm(前後)、±0.2mm(左右)

使用例

電子機器等の精密作業に
ネイルアート・レジン等の小さなパーツに
プラモデル・鉄道模型の極小部品に
宝石等のキズづけたくないものの扱いに

実装工程向け製品TOPはこちら
