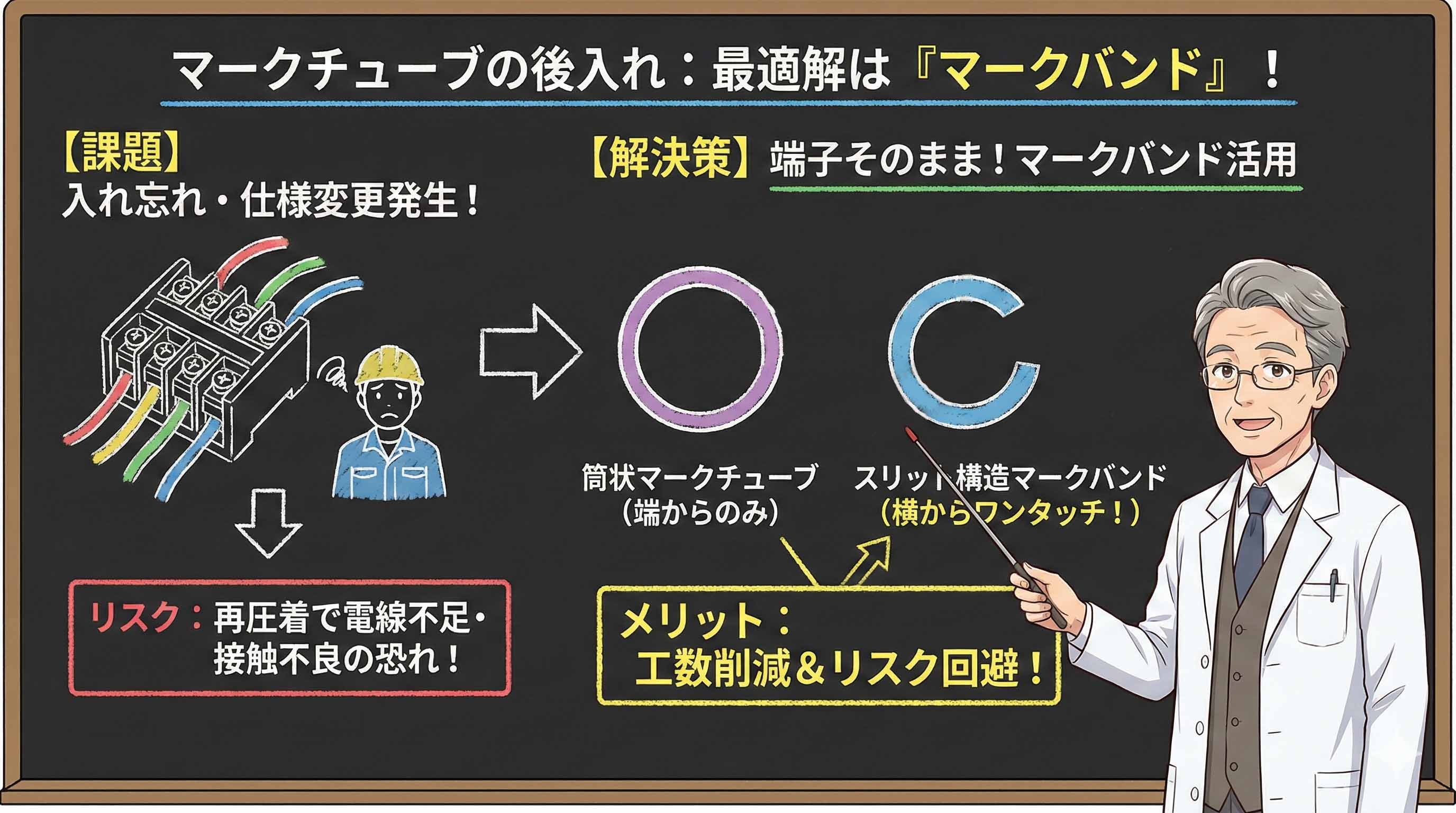

マークチューブの後入れトラブルに有効な方法は、端子を外さず電線の横からはめ込める「マークバンド」を活用することです。 結線後にチューブの入れ忘れや仕様変更に気づいても、端子を切り落として再圧着する手間をかけずにリカバリーが可能になります。本記事では、標準的なマークチューブと後入れ可能なマークバンドの構造的な違いや、現場での失敗しない選び方、作業のゆとりを生むための具体的な活用ポイントを解説します。手戻り時間を最小限に抑え、配線品質を維持するための実戦的なノウハウを確認していきましょう。
マークチューブの役割と「後入れ」が必要になる場面
電気設備や制御盤の製作において、無数に張り巡らされた電線を正確に識別することは、安全かつ確実な運用を行うための絶対条件です。そこで欠かせないのが、電線の行き先や番号を明示するマークチューブです。しかし、どれだけ熟練した技術者であっても、作業の工程上、どうしても「後から印字を追加したい」「入れ忘れた箇所を修正したい」という場面に直面することがあります。
配線識別に使われるマークチューブの基本知識
マークチューブとは、一般的に塩化ビニールなどの樹脂で作られたチューブに、専用のプリンターで線番や記号を印字したものです。主な目的は、誤配線の防止と、将来的な故障診断やメンテナンス時の作業効率向上にあります。
一般的な製品のほかに、加熱することで電線にピタッと密着させる熱収縮タイプのマークチューブもあり、振動の多い環境や、より強固な固定が求められる現場で重宝されています。通常、これらのチューブは電線を端子台に接続（圧着）する前に、あらかじめ適切な長さにカットして電線に通しておく必要があります。印字、カット、挿入という一連の流れが正確に行われて初めて、整然とした信頼性の高い配線が完成します。
しかし、マークチューブには「一度端子を圧着してしまうと、後から通すことができない」という構造上の制約があります。また、電線の径に合わないサイズを選んでしまうと、チューブが回転して印字が見えなくなったり、抜け落ちたりといったトラブルの原因にもなりかねません。
現場でマークチューブの後入れが発生する主な要因
現場作業において、本来なら事前に入れるべきマークチューブを、あらかじめ接続された電線に対して「後入れ」しなければならない状況は、主に以下の3つのケースで発生します。
1. 作業ミスによる入れ忘れ：
多数の配線を連続して行う際、マークチューブを入れ忘れたまま端子を圧着してしまうケースです。特に奥まった箇所の配線や、納期に追われる過密なスケジュール下では、こうしたヒューマンエラーを完全にゼロにするのは困難です。
2. 仕様変更やオプション対応：
盤の製作途中や現場への搬入後、急遽回路の追加や変更が生じることがあります。既に結線が完了している箇所に対して、新しい識別番号を付与しなければならない場合、物理的に「後入れ」の手段が求められます。
3. 経年劣化による印字の消失：
長期間使用された設備では、熱や油分、紫外線によってマークチューブの印字が薄れたり、チューブ自体が割れたりすることがあります。この際、電線を外さずに古いマーキングを更新するために、後付け可能な部材が必要となります。
端子を外さない後入れが現場の工数を削減する理由
マークチューブの入れ忘れに対処する際、最も避けたいのが「端子を切り落として、チューブを入れ、再度圧着し直す」という作業です。このやり直しには、単なる時間のロスだけでなく、実務上の大きなリスクが伴います。
まず、端子を切り落とすと電線が短くなります。余裕のない配線ダクト内では、数センチ短くなるだけで端子台に届かなくなる恐れがあります。また、より線を再加工することで芯線を傷つけたり、接触不良を引き起こしたりするリスクも否定できません。
ここで、端子を外さずに装着できる「後入れタイプ」の識別パーツ（マークバンド等）を活用することで、これらのリスクをすべて回避できます。作業時間を大幅に短縮できるだけでなく、電線の品質を維持したままリカバリーが可能になります。
後入れ対応を可能にする部材をあらかじめ用意しておくことは、単なるミス対策ではありません。突発的な事態にも落ち着いて対応できる体制を整えることで、結果として現場全体の生産性を底上げすることにつながります。
後付け可能な「マークバンド」の選び方と活用法
マークチューブの入れ忘れや仕様変更という現場のピンチを救う具体的な解決策が、マークバンドです。ケーブルマーカーとも言われ、端子を圧着した後からでも、電線の横からパチッとはめ込むことができる画期的な識別パーツです。現場でのリカバー能力を飛躍的に高めるこの部材について、その構造や選び方のコツを詳しく解説します。
マークバンドとマークチューブ、後入れ構造の違い
一般的なマークチューブが継ぎ目のない「筒状」であるのに対し、マークバンドは本体にスリット（切れ込み）が入った「C型」に近い構造をしています。この形状の違いこそが、後入れを可能にする最大のポイントです。
マークチューブは電線の断面から通す必要があるため、一度結線してしまうと物理的に装着不可能です。一方のマークバンドは、電線の横から押し当てるだけで装着でき、内部の弾性によってしっかりとホールドされます。
ここで大きな利便性を生んでいるのが、装着に使用する挿入治具です。これは別売りの特殊な工具を用意するわけではなく、マークバンドが複数セットされた状態で納入される「スティック状の保持具」がそのまま治具として機能します。
使い方は非常にシンプルで、スティックの先端を電線に当て、バンドを指先でスライドさせて電線へ移すだけです。特別な工具を持ち運ぶ手間がなく、狭い場所や奥まった配線箇所でも、指先を痛めることなくワンタッチかつ正確に取り付けられるのが大きな特徴です。
さらに、マークチューブは事前の印字やカットといった準備作業が必要ですが、マークバンドは既に文字が刻印された状態で管理されることが多く、現場で「必要な文字を、必要な分だけ、その場で選んで取り付ける」という、より柔軟な運用を可能にします。
失敗しない後入れ配線識別パーツの選び方
後入れ用の製品を選ぶ際に最も注意すべきは、適合電線径の確認です。マークチューブのように収縮性や柔軟性でカバーできる範囲が限られているため、電線の外径に対して大きすぎるとズレや回転、脱落の原因になり、小さすぎると装着自体が困難になります。
また、現場環境に応じた素材選びも重要です。油分が多い場所や熱がこもりやすい盤内では、耐油性や耐熱性に優れた樹脂素材であるかを確認しましょう。さらに、カラーバリエーションが豊富な製品を選ぶことで、数字だけでなく「系統ごとの色分け」といった高度な目視管理が可能になり、メンテナンスミスをさらに減らすことができます。
50年以上の実績を誇る株式会社ニックスのマークバンド
後入れ識別パーツとして長く信頼いただいている当社のマークバンドは、５０年以上にわたり電気設備現場の多くの技術者にご利用いただいています。
かつての社名である日幸工業株式会社の時代から、ニッコーマークバンドの名で親しまれてきたこの製品は、ベテラン技術者にとって現場の定番として深く浸透しています。社名が株式会社ニックスへと変わった現在も、電力業界をはじめとする安定した高品質が要求される分野において活用され続けています。
この製品は、特殊インクの採用により文字が鮮明で識別しやすく、専用の挿入治具を用いることで、狭い配線箇所でも容易に装着できる実務上のメリットを備えています。また、繰り返しの着脱でも割れにくい適切な弾性を持つ樹脂素材が選定されており、長期間にわたる設備の品質とメンテナンス性の確保に適しています。
マークチューブの後入れへの備えで現場に確かなゆとりを
現場作業において、マークチューブの入れ忘れは単なるミスではなく、誰にでも起こり得る「不測の事態」のひとつです。重要なのは、そのミスを責めることではなく、いかに迅速かつ美しくリカバーできるかという点にあります。あらかじめマークチューブの後入れを想定した準備を整えておくことは、突発的なトラブルを「想定内の作業」へと変え、現場に精神的な余裕をもたらします。
配線品質を維持する取り付けルールと後入れのポイント
後入れ用のマークバンドを使用する際も、通常のマークチューブと同様に守るべき基本的なルールが存在します。特に重要なのが「印字の向き」と「装着位置」です。一般的に、配線マーキングは「端子側から見て文字が読める方向」に揃えるのが鉄則です。後入れパーツは後から自由に向きを変えられる利点がありますが、現場の統一感を損なわないよう、周囲の配線と足並みを揃えることが配線品質を維持する鍵となります。
また、電線が激しく湾曲している箇所への取り付けは避けるべきです。無理に装着すると、後入れ構造特有のスリット部分に負荷がかかり、脱落やズレの原因になるためです。電線の直線部分、かつ端子台に近い安定した位置に、専用の挿入治具を用いて確実に固定することが、長期的な信頼性を担保するためのポイントです。
後入れマークバンドの常備が、作業現場にゆとりを生む
現場で最も作業工数を消費するのは、一度完了した作業のやり直しです。端子を切り落として再圧着するという「戻り作業」をゼロにできる後入れマークバンドは、まさに現場の守護神と言える存在です。工具箱に常備しておくことで、トラブル発生時の動揺を最小限に抑えられます。
事前の完璧な準備はもちろん大切ですが、人間が作業する以上、絶対はありません。「間違えても、このマークバンドがあるから大丈夫」という安心感は、作業全体をスムーズに進めるための大きな支えとなります。予備の識別パーツ一式を揃えておくことは単なるコストではなく、あなたの時間を守るための賢い投資なのです。
後入れ可能な仕組みを正しく理解し、実績ある道具を味方につけることで、どんな現場でも揺るぎない品質を維持できるようになります。今日から、手元の工具箱に「確かなゆとり」を加えてみてはいかがでしょうか。
よくある質問
すでに端子を圧着してしまった後から、通常のマークチューブを入れる方法はありますか？
通常の筒状のマークチューブは、電線の断面から通す構造のため、圧着後に入れるには一度端子を切り落として再加工するしかありません。電線を切断せずに対応したい場合は、本記事で紹介したスリット入りの「マークバンド」を使用するのが最も効率的で確実な方法です。
後入れ用のマークバンドは、通常のチューブに比べて脱落しやすいのでしょうか？
電線径に適合した正しいサイズを選べば、樹脂自体の弾性によって電線にしっかりホールドされるため、通常の使用環境で脱落することはありません。ただし、適合外の細い電線に使用したり、配線が激しく湾曲している箇所に取り付けたりするとズレや脱落の原因になるため、直線部分への装着を推奨します。
マークバンドを取り付ける際、特別な工具を購入する必要がありますか？
特別な別売工具を用意する必要はありません。マークバンドが複数セットされている「納入時のスティック」がそのまま挿入治具として機能します。使い方は非常に簡単で、スティックの先端を電線に当ててバンドをスライドさせるだけ。わざわざ工具を持ち運ぶ手間がなく、狭い場所でも指先を痛めることなくスピーディーに装着できるため、現場での作業性が抜群です。
