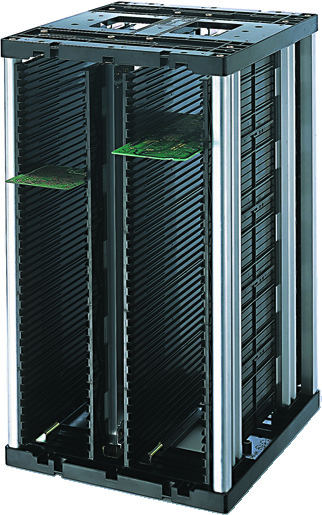

Nikko-Rack（ニコラック：基板収納用導電ラック）

業界

プリント基盤実装

課題

業種: プリント基板実装
課題: 静電気対策・異物対策・軽量化

導電性と耐熱性を両立した業界標準ラックへの軌跡

プリント基板に高性能なIC（集積回路）が搭載され始めた1976年、株式会社ニックスは大手通信機メーカーからの要請を受け、初のプリント基板搬送用ボックスを製品化しました。これが当社の生産技術分野への本格参入であり、のちに世界的なロングセラーとなる基板収納ラック『Nikko-Rack（ニコラック）』開発への第一歩となりました。

1979年〜：軽量化と静電気対策（ESD）を両立する「アジャスト・Ⅰ」の開発

1979年、家電メーカーとの商談をきっかけに、多様な基板サイズへ柔軟に適応できる「簡単にアジャスト（幅調整）可能な基板搬送用ラック」の構想が始動しました。当時、市場に存在していた搬送治具には、解決すべき物理的・機能的なトレードオフが存在していました。

質量の課題： 従来の金属製ラックは質量が大きく、製造現場での持ち運びや作業性に負担がかかる。
静電気のリスク： 一般的な絶縁性樹脂は帯電しやすく、微量な静電気放電によって繊細なIC素子を破壊するリスクがある。

株式会社ニックスの開発陣は、これらの相反する課題を解決するため、軽量なナイロン樹脂にカーボンを配合することで導電性（ESD対策）を持たせる革新的なアプローチを採用しました。

さらに、大きな1枚板ではなく「小さな数枚のガイドレールを分割・連結する構造」を考案。これにより金型コストを抑えつつ自由なサイズ展開を可能にし、板金をプレス加工したハットプレート形状との組み合わせにより十分な機械的強度も確保しました。こうして1980年、黒光りする導電性樹脂を纏った当社のラック第1号『アジャスト・Ⅰ』が完成しました。

1983年〜：自動挿入機（SMT工程）対応に伴う「許容公差1mm」と「耐熱130℃」の壁

1983年、総合家電メーカーの京都工場より、当時主流になりつつあった半導体自動挿入機（ロボット化ライン）で使用できる高精度な「マガジンラック」の開発依頼が持ち込まれました。これまでの保管・搬送用とは異なり、自動機と連動するマガジンラックには極めて厳しい精度と環境耐性が要求されました。

厳しい寸法精度： 自動挿入機において許容されるラックの歪み・公差はわずか「1ミリ以下」。射出成形時の樹脂の収縮公差の制御が必須。
過酷な熱履歴： はんだ付け工程（ディップ槽）を経た熱い基板が収納されるため、130℃の高温下でも樹脂の反りや歪みが発生しない寸法安定性が必要。

開発陣は熱による樹脂の変形対策に直面しましたが、ここでも『アジャスト・Ⅰ』で培った「分割型ガイドレール」の思想がブレイクスルーとなりました。ガイドレールを小分割化することで温度上昇による熱応力を分散させ、ハットプレートとの隙間が熱膨張・収縮を吸収するメカニズムを発見したのです。こうして1984年、130℃の熱サイクルに耐える自動機対応マガジンラック『NKサート』が誕生しました。

1986年〜：「ラック＆ピニオン（R&P）機構」の搭載と世界標準への飛躍

多品種小ロット生産へとシフトする工場のニーズに応えるため、株式会社ニックスはさらなる進化を目指しました。従来のラックは幅調整のたびに4カ所のビスを工具で外す必要があり、段取り替えのタイムロスが現場のペインポイントとなっていました。目標は「工具レスで瞬時に幅調整ができる機構」の確立でした。

試行錯誤の末、開発陣は別の機構部品で実績のあったラック＆ピニオン（R&P）機構をマガジンラックに応用するアイデアを閃きました。歯車とレールを噛み合わせることで上下4カ所の可動板を完全に連動・平行移動させ、1カ所の操作だけで全体の幅を瞬時に、かつ正確に調整可能にしました。固定部にはワンタッチでロックできるレバー機構を採用し、「わずか5秒での幅調整」を実現したのです。

この技術の粋を集めた『NKサートシリーズ』は、1986年の「インターネプコンショー」で大手自動挿入機メーカーの目に留まり、正式採用と量産化が決定しました。その後、1989年の海外進出、1995年の米国展開を経て、海外の展示会でも誰もが親しみを込めて呼んだ『Nikko-Rack（ニコラック）』へと製品名を改称。

現在、ニコラックは世界各国へ輸出され、累計販売台数30万台を超えるロングセラーを記録。高機能化を続けるエレクトロニクス実装業界において、圧倒的な高精度で自動化ラインの安定稼働を支えるグローバル・スタンダードとしての地位を確立しています。
