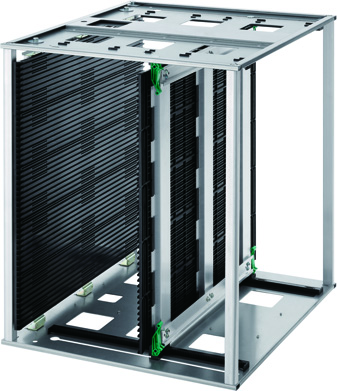

ニコラック シリーズ

特徴

高精度・高品質
高精度・高品質を実現。
各社実装機メーカーに対応したスタンダード仕様です。
※ご採用時に仕様をご確認ください。



簡単　幅調整
R&P（ラック＆ピニオン）タイプは、誰でも簡単・正確・スピーディーに基板幅調整が行えます。



耐熱
リフロー後の加熱された基板に耐えるガイドレール構造により、135℃と165℃タイプの2種類の耐熱仕様をご用意。
※耐熱温度はマガジンラック全体に対するものではありません。乾燥炉などでの使用はできません。



信頼
精度・ゆがみ抑制・操作性など実装ラインのご要望をカタチにし、お客様の大切な基板を守り、作業効率を改善するラックとして、圧倒的な納入実績を重ねています。



ガイドレール反り対策

ガイドレールを上下に5分割することにより、
上段と下段の温度差の違いによる膨張・収縮の影響がありません。

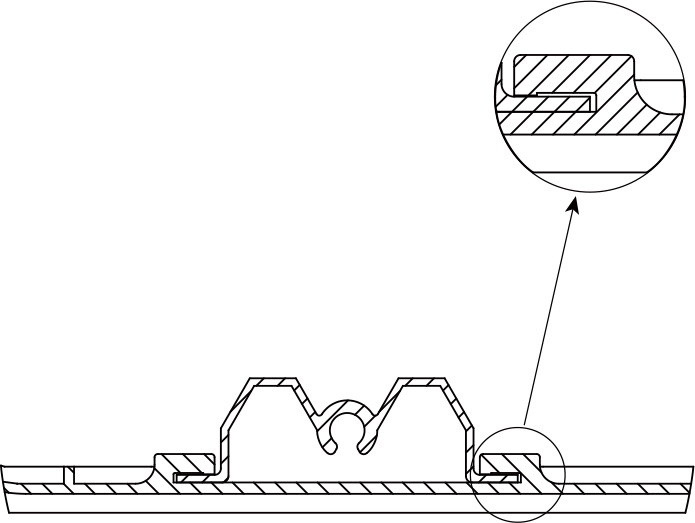

ガイドレールとアルミハットプレートの間によりクリアランスをとり、
熱による膨張・収縮を吸収。ネジ止め無しのためガイドレールにストレスがなく変形しません。
寸法・仕様
（単位：mm）

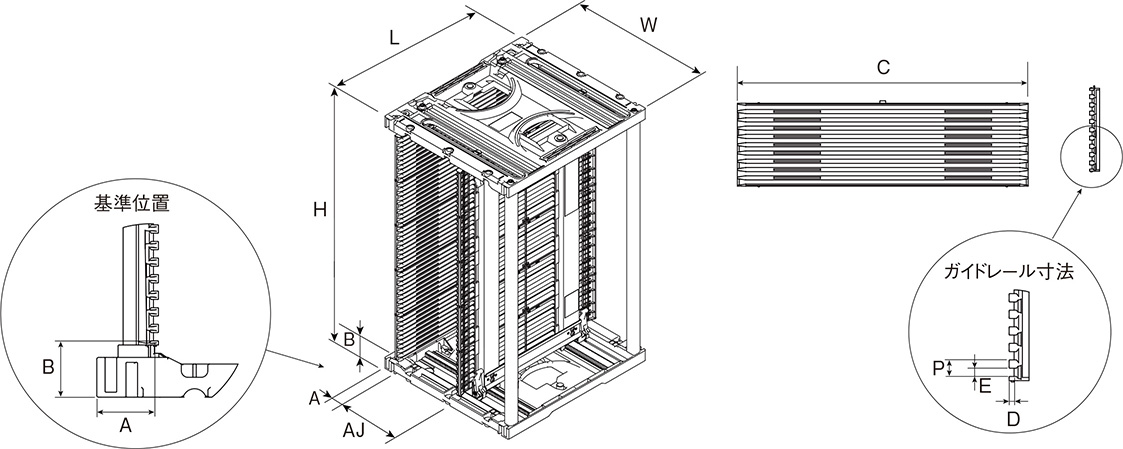

マガジンラック寸法(mm)



製品寸法表（ベース材質：金属またはプラスチック）（単位：mm）

型番 ガイドレール
耐熱温度		 幅調整
方式		 外形寸法 収納幅AJ 基準位置 ガイドレール寸法 収納
枚数		 質量
(kg)		 ベース
材質		 反転
使用		 ストッパー棒
(オプション)		 型番
L
(奥行)		 W
(幅)		 H
(高さ)		 A B C D E P
★NKAJ-0211N・G 60℃ R&P 160 160 395 20～111 22.5 34 159 2.5 3.5 8 40 1.9 金属 ☓ L＝383 ★NKAJ-0211N・G
★NKAJ-0211R-AL・G 135℃ R&P 260 160 270 20～111 20 34 255 1.5 3 4 50 1.6 金属 ☓ L＝258 ★NKAJ-0211R-AL・G
NKAJ-0218R・G 135℃ R&P 210 230 315 20～181 22 34 209 1.5 3 4 50 1.7 金属 ○ L＝303 NKAJ-0218R・G
NKAJ-0525N・G 60℃ R&P 335 320 563 50～254 34 34 351 3 5 10 50 5.2 金属 ○ L＝557 NKAJ-0525N・G
NKAJ-0525R・G 135℃ R&P 335 320 563 50～254 34 34 351 3 5 10 50 5.2 金属 ○ L＝557 NKAJ-0525R・G
NKAJ-0525SR・G 165℃ R&P 335 320 563 50～254 34 34 351 3 5 10 50 5.2 金属 ○ L＝557 NKAJ-0525SR・G
NKAJ-0525N3・G 60℃ ネジ 335 320 563 50～254 34 34 351 3 5 10 50 3.8 プラ ○ L＝548 NKAJ-0525N3・G
NKAJ-0525R3・G 135℃ ネジ 335 320 563 50～254 34 34 351 3 5 10 50 3.8 プラ ○ L＝548 NKAJ-0525R3・G
NKAJ-0525SR3・G 165℃ ネジ 335 320 563 50～254 34 34 351 3 5 10 50 3.8 プラ ○ L＝548 NKAJ-0525SR3・G
NKAJ-0531R-34X41・G 135℃ R&P 535 380 570 50～311 34 41 530 3 5 10 50 9.4 金属 ☓ L＝564 NKAJ-0531R-34X41・G
NKAJ-0531SR-34X41・G 165℃ R&P 535 380 570 50～311 34 41 530 3 5 10 50 9.4 金属 ☓ L＝564 NKAJ-0531SR-34X41・G
★NKAJ-0531RE1・G 135℃ R&P 535 380 570 50～311 34 41 509 2.8 4 12.5 40 11.4 金属 ☓ L＝564 ★NKAJ-0531RE1・G
NKAJ-0531R-34X34・G 135℃ R&P 535 380 563 50～311 34 34 530 3 5 10 50 9.4 金属 ○ L＝557 NKAJ-0531R-34X34・G
NKAJ-0531SR-34X34・G 165℃ R&P 535 380 563 50～311 34 34 530 3 5 10 50 9.4 金属 ○ L＝557 NKAJ-0531SR-34X34・G
NKAJ-0733R-35X35・G 135℃ R&P 460 400 565 70～331 35 35 460 3 5 10 50 8.8 金属 ○ L＝557 NKAJ-0733R-35X35・G
NKAJ-0733SR-35X35・G 165℃ R&P 460 400 565 70～331 35 35 460 3 5 10 50 8.8 金属 ○ L＝557 NKAJ-0733SR-35X35・G
NKAJ-0733R-34X34・G 135℃ R&P 460 400 563 70～331 34 34 460 3 5 10 50 8.8 金属 ○ L＝557 NKAJ-0733R-34X34・G
NKAJ-0733SR-34X34・G 165℃ R&P 460 400 563 70～331 34 34 460 3 5 10 50 8.8 金属 ○ L＝557 NKAJ-0733SR-34X34・G
NKAJ-0539R-34X41・G 135℃ R&P 535 460 570 50～391 34 41 530 3 5 10 50 10.5 金属 x L＝564 NKAJ-0539R-34X41・G
NKAJ-0539SR-34X41・G 165℃ R&P 535 460 570 50～391 34 41 530 3 5 10 50 10.5 金属 x L＝564 NKAJ-0539SR-34X41・G
NKAJ-0539R-34X34・G 135℃ R&P 535 460 563 50～391 34 34 530 3 5 10 50 10.5 金属 ○ L＝557 NKAJ-0539R-34X34・G
NKAJ-0539SR-34X34・G 165℃ R&P 535 460 563 50～391 34 34 530 3 5 10 50 10.5 金属 ○ L＝557 NKAJ-0539SR-34X34・G
NKAJ-0546R・G 135℃ R&P 535 530 563 50～461 34 34 530 3 5 10 50 12.3 金属 ○ L＝557 NKAJ-0546R・G
NKAJ-0546SR・G 165℃ R&P 535 530 563 50～461 34 34 530 3 5 10 50 12.3 金属 ○ L＝557 NKAJ-0546SR・G
NKAJ-0525R-G400 135℃ R&P 400 320 563 50～254 34 34 397 3 5 10 50 6.8 金属 ○ L＝557 NKAJ-0525R-G400
NKAJ-0531R-G400 135℃ R&P 400 380 563 50～311 34 34 397 3 5 10 50 7.6 金属 ○ L＝557 NKAJ-0531R-G400
NKAJ-0733R-G400 135℃ R&P 400 400 563 50～331 34 34 397 3 5 10 50 7.6 金属 ○ L＝557 NKAJ-0531R-G400

★特注対応品となります。
※ユニット出荷(お客さまにて簡易組立必要)いたします。完成組立品の出荷はオプション対応です。
※マガジンラックの導電抵抗値は1X103≦Rx＜1X109Ωです。但し、弊社保証値ではありません。
※幅調整方式”R&P”は、平行移動(ワンタッチアジャスト)可能なマガジンラックです。
※”R&P”タイプには、誰でも5秒で幅調整可能なAJスロープ機能がついています。
