リフロー前貼付用ラベル

ニックスは、リフロー前貼付用ラベルとして不可欠な260℃ 5分以上の耐熱性を有するポリイミドラベルを多種用意しています。 お客さまの用途に合わせて粘着剤に静電気対策を施したラベルフィーダに最適なSTATINIXTMなどをお選びいただけます。

特徴

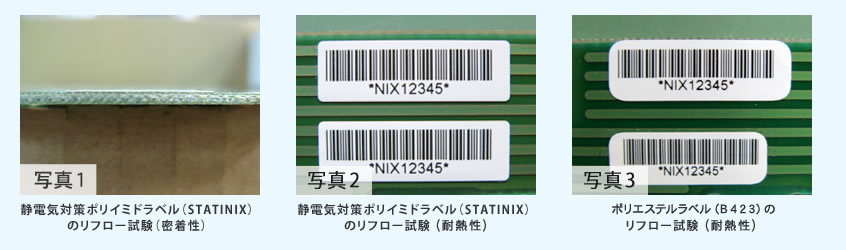

リフロー試験前後のラベル写真です。

写真1を見ると、リフロー後も静電気対策ポリイミドラベル（STATINIX）はしっかりと密着していることがわかります。

写真2、写真3はリフローにおけるラベル耐熱性の試験を行なった結果です。STATINIXは加熱後も縮みませんがポリエステルラベル（B423）は縮んでいます。
STATINIXはポリイミドフィルムを使用しているのでリフローに十分耐えられる耐熱性を持っています。
しかしB423などのポリエステルラベルはリフローへ入れると縮んでしまい、時間経過とともに剥がれやすくなりますのでリフロー前での貼り付けには適しません。
リフロー前貼付用ラベル　基材表
基材
型番		 材質 色 適用
温度		 ラベル総厚 粘着剤 プリンタ種別 推奨
リボン		 RoHS
対応		 UL
/CSA		 ラベルフィーダ対応 ラベラ対応
AMP NPOD
STATINIX 静電気対策
25ミクロンポリイミド		 白色つやなし -70℃〜260℃（5分間） 0.094mm 静電気対策アクリル系永久粘着 熱転写 ＤＫ620NEPA-106シリーズ ◯ – ◯ ◯ ◯
特長・用途 静電気対策が粘着剤に施された25ミクロンポリイミドフィルムを使用した白色つやなしラベルです。
トップコートが厚くコシがありラベルフィーダやリアルタイム印字ラベル貼付専用機に最適。
総厚が薄く、先頭でのラベル貼付でも印刷機の影響が少ないです。
粘着剤は静電気対策が施されたアクリル系なので基板のスルーホールなど導電部分への貼付には適しません。



基材
型番		 材質 色 適用
温度		 ラベル総厚 粘着剤 プリンタ種別 推奨
リボン		 RoHS
対応		 UL
/CSA		 ラベルフィーダ対応 ラベラ対応
AMP NPOD
STATINIX3 50ミクロンポリイミド 白色つやなし -70℃〜260℃（5分間） 0.091mm アクリル系永久粘着 熱転写 DK620NEPA-106シリーズ ◯ – ◯
(標準品を除く)		 ◯
(お問い合わせください)		 ◯
(標準品を除く)
特長・用途 ５０を使用した白色つやなしラベルです。
コシがありラベルフィーダやリアルタイム印字ラベル貼付専用機に最適。
ミクロンポリイミドフィルム総厚が薄く、先頭でのラベル貼付でも印刷機の影響が少ないです。
粘着剤はアクリル系なので基板のスルーホールなど導電部分への貼付可能。



基材
型番		 材質 色 適用
温度		 ラベル総厚 粘着剤 プリンタ種別 推奨
リボン		 RoHS
対応		 UL
/CSA		 ラベルフィーダ対応 ラベラ対応
AMP NPOD
B416A 25ミクロンポリイミド 白色つやあり -70℃〜230℃（5分間）
/270℃（80秒）		 0.076mm アクリル系永久粘着 熱転写 R6000シリーズ ◯ UL × × ×
特長・用途 25ミクロンポリイミドフィルムを使用した白色つやあり廉価版ポリイミドラベルです。
この基材はカスタムサイズのみ販売しています。
印字後の反りが大きく手貼り専用です。
25ミクロンポリイミドを使用しているので先頭でのラベル貼付でも印刷機の影響が少ないです。
UL認定品です。



基材
型番		 材質 色 適用
温度		 ラベル総厚 粘着剤 プリンタ種別 推奨
リボン		 RoHS
対応		 UL
/CSA		 ラベルフィーダ対応 ラベラ対応
AMP NPOD
B729 25ミクロンポリイミド 白色つやなし -70℃〜260℃（5分間） 0.086mm アクリル系永久粘着 熱転写 R6000シリーズ ◯ UL × × ×
特長・用途 25ミクロンポリイミドフィルムを使用した白色つやなし廉価版ポリイミドラベルです。
コシがないので手貼り専用です。
25ミクロンポリイミドを使用しているので先頭でのラベル貼付でも印刷機の影響が少ないです。
UL認定品です。



基材
型番		 材質 色 適用
温度		 ラベル総厚 粘着剤 プリンタ種別 推奨
リボン		 RoHS
対応		 UL
/CSA		 ラベルフィーダ対応 ラベラ対応
AMP NPOD
B724 50ミクロンポリイミド 琥珀色つやなし -70℃〜280℃（5分間） 0.111mm アクリル系永久粘着 熱転写 R4300シリーズ ◯ UL ◯
(標準品を除く)		 △
(お問い合わせください)		 ◯
(標準品を除く)
特長・用途 50ミクロンポリイミドフィルムを使用した琥珀色ラベルです。
表面の色が琥珀なので鉛フリー基板とそれ以外の基板の識別に利用できます。
ラベルフィーダやリアルタイム印字ラベル貼付専用機でも使用可能.。
（*注　NPODに関してはお問い合わせください。）
厚みがあるので手貼りにも向いています。



基材
型番		 材質 色 適用
温度		 ラベル総厚 粘着剤 プリンタ種別 推奨
リボン		 RoHS
対応		 UL
/CSA		 ラベルフィーダ対応 ラベラ対応
AMP NPOD
B652 50ミクロンポリイミド 琥珀色つやなし -70℃〜280℃（5分間） 0.111mm アクリル系永久粘着 レーザー – ◯ UL × × ×
特長・用途 25ミクロンポリイミドフィルムを使用した白色つやなし廉価版ポリイミドラベルです。
コシがないので手貼り専用です。
25ミクロンポリイミドを使用しているので先頭でのラベル貼付でも印刷機の影響が少ないです。
UL認定品です。
リフロー前・実装後ラベル共通　リボンサイズ表
サイズ(幅×長さ) R4300シリーズ R6000シリーズ DK620シリーズ NEPA-106シリーズ
リボンタイプ セミレジン レジン レジン レジン
耐摩耗性 ◯ ◎ ◎ ◎
対溶剤性 ◯ ◎ ◎ ◎
40mm×300mm R4340 R6006 DK620-040 –
40mm×250mm – – – NEPA-106-040
60mm×300mm R4360 R6000 – –
60mm×300mm R4360 R6000 – –
68mm×150mm – R6068-15 – –
70mm×150mm R4370-15 – – –
80mm×300mm – – – –
83mm×300mm R4300 R6002 – –
90mm×300mm R4300 – – –
110mm×150mm R4311-15 R6009 – –
110mm×300mm R4307 R6007 – –
販売単位 1 1 10 10

＊台紙幅より広いリボンをご使用ください。
