印字機能なしラベルフィーダ（ＡＭＰシリーズ）

マウンターでラベルが貼れます！手貼りから自動貼りで人件費削減！

特徴
  • 用途に合わせて選べます
    ラベルフィーダにはリアルタイム印字タイプと印字機能なしの2タイプがあります。
  • 基板のトレーサビリティのために！
    個々の基板ごとに実装後、その基板に実装されている部品のメーカー名とロット管理ができます。
    外観検査装置で検査結果履歴を個々の基板ごとに残すことができます。
  • 基板にスペースの無い時にもラベル貼り可能！
    基板上にスペースの無い高密度基板でもICなどの電子部品上にラベル貼り付け可能です。
    プリンタ印字による2次元コードラベルはレーザーマーカーより印字が安定しており、小さいスペースで可能です。
    パターン上にも貼れて防湿、絶縁コーティングの上からでも読み取りが可能です。
  • 製造原価削減！
    手貼りの工数をなくせます。
  • 主要マウンター機種に対応！
    詳細はこちらへ
  • 貼り付け作業のQuality　UP！
    ラベルはマウンターで画像認識して貼るので従来のラベラと比べ物にならない貼り付け精度で貼れます。
    人手による貼り間違いや貼り忘れ、貼り付け位置ずれミスの防止にも役に立ちます。



  • 熱転写プリンタなどで印字した印字済みのロール状ラベルをセットして使用するタイプです。
  • 使用するラベルサイズにアジャストできてワンタッチ脱着可能なGMPモジュール（ラベル剥離ユニット）がAMP1台につき1個別途必要です。
  • GMPモジュールは最大適用ラベル長が50mmのGMP01-001と35mmのGMP02-001の２タイプがあります。
    ＊マウンター機種によって使用可否があります。
  • GMPモジュールはすべての機種の印字機能なしラベルフィーダ（AMP）で共用できます。
  • GMPモジュール上にラベルセンサーがあってマウンターのノズルが1枚吸着し、ラベルがなくなった時点で自動的にモータードライブで次のラベルが1枚フィードされます。よってマウンターとの通信や信号のやり取りはありません。

ＧＭＰモジュール
寸法・仕様
（単位：mm）

仕様

適用ラベルサイズ 最小：幅3mm×高さ3mm
最大：幅約38mm×高さ50mm(GMP02-001使用の場合は35mm）
*吸着可能なサイズはマウンター機種によって差があります。
*ラベル基材によって最小･最大ラベルサイズが変わります。
台紙幅：MAX42mm
適用ラベルロール仕様
*リールホルダ付き機種のみ		 内径3インチ紙管またはプラスチック管
MAX外形180mm
（機種によって異なります。）
適用ラベル基材 株式会社ニックス製　STATINIX™
静電対策ポリイミド
ラベル送り速度 30,53,95mm/secから選択可能。
ラベル切れエラー等感知機能 あり
電源 AC100V
（ただし機種によってはマウンターから直接取るコネクター付のものもあり。）
重量 機種によって異なります。ヤマハ用AMPYの場合　約1.78kg

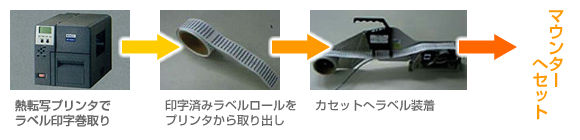

使用手順

対応マウンター一覧

パナソニック・FUJI・ヤマハ・JUKIなど 主なマウンターメーカーの機種に適応するラインUPがそろっています。

マウンターメーカー マウンター機種名 ラベルフィーダ機種名 GMPモジュール対応
GMP01-001
※注1		 GMP02-001
※注2		 LMG
※注3
JUKI KE700/1000/2000/3000（メカフィーダ機種） AMPJ01-001 △ ◯ ◯
FXシリーズ,KE3000（電動フィーダ機種） AMPJF01-001 △ ◯ ◯
富士機械製造 NXT・AIMEXシリーズ,XPF,AIM AMPFN02-001 △ ◯ ◯
NXT・AIMEXシリーズ,XPF,AIM AMPFN02-002（リールホルダ付）*注4 △ ◯ ◯
QP2,QP3,XP AMPF01-001 × ◯ ◯
IP AMPF01-001 × × ◯
ヤマハ YV100,XG100,YG100/88 AMPY01-001 × ◯ ◯
YS12,YS12F,YS24X,YS88,YS100,YSM-40 AMPYS01-001 × ◯ ◯
パナソニック CM402,602,212,101,DT401,AM100,NPM AMPPC02-001 24〜44mm長
ラベルのみ		 3〜14mm長
ラベルのみ		 ◯
CM402,602,212,101,DT401,AM100,NPM AMPPC02-002（リールホルダ付）*注4 24〜44mm長
ラベルのみ		 3〜14mm長
ラベルのみ		 ◯
MPAV2,MPAG3,MSF,MCF,BM AMPP02-001 × ◯ ◯

*注1.GMP01-001の適用ラベルサイズはラベル台紙幅3〜42mm　ラベル長3〜50mm(AMP PDCA02-001は24〜44mm)です。
*注2.GMP02-001の適用ラベルサイズはラベル台紙幅3〜42mm　ラベル長3〜35mm(AMPPC02-001は3〜14mm)です。
*注3.LMGはGMP01または02で対応できないサイズの場合のカスタムモジュールです。△は、別途お問い合わせください。
*注4.リールホルダは内径3インチラベルコアをラベルフィーダにセットするためのホルダです。なくてもマウンターのフィーダスペースに置いて使用できます。
対応ノズル例

マウンターを使ってラベルを貼る場合、写真例のようなカスタムノズルのご使用をお奨めいたします。ラベルサイズや形状によっては標準ノズルで吸着できる場合がございますので、デモ機でご確認くださいますようお願いいたします。なお、弊社では吸着率などの保証はできかねます。また、カスタムノズルの販売は行っておりませんので各マウンターメーカー様へお問い合わせ下さいますようお願い申し上げます。
