印字機能付ラベルフィーダ（NPODシリーズ）

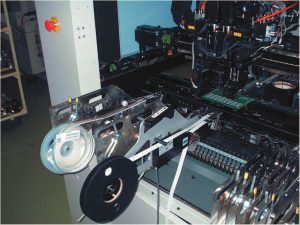

マウンターでラベルが貼れます！手貼りから自動貼りで人件費削減！

特徴
  • 用途に合わせて選べます
    ラベルフィーダにはリアルタイム印字タイプと印字機能なしの2タイプがあります。
  • 基板のトレーサビリティのために！
    個々の基板ごとに実装後、その基板に実装されている部品のメーカー名とロット管理ができます。
    外観検査装置で検査結果履歴を個々の基板ごとに残すことができます。
  • 基板にスペースの無い時にもラベル貼り可能！
    基板上にスペースの無い高密度基板でもICなどの電子部品上にラベル貼り付け可能です。
    プリンタ印字による2次元コードラベルはレーザーマーカーより印字が安定しており、小さいスペースで可能です。
    パターン上にも貼れて防湿、絶縁コーティングの上からでも読み取りが可能です。
  • 製造原価削減！
    手貼りの工数をなくせます。
  • 主要マウンター機種に対応！
    詳細はこちらへ
  • 貼り付け作業のQuality　UP！
    ラベルはマウンターで画像認識して貼るので従来のラベラと比べ物にならない貼り付け精度で貼れます。
    人手による貼り間違いや貼り忘れ、貼り付け位置ずれミスの防止にも役に立ちます。



  • 300dpi熱転写プリントヘッド搭載で極小文字や２次元コード印字がリアルタイムで可能
  • 付属のWindowsドライバ経由で印字可能。それにより、2次元コードの連番等のデータ作成が簡単にできるBartenderやCODESOFTなどの汎用ラベル作成ソフトで印字可能
  • 内蔵プリンタコマンドを使ってカスタムソフトからの印字も可能です。
  • 通信インターフェースはEthernet使用のため複数ラインでネットワーク使用可能
  • 独自のラベル剥離技術と印字位置高精度技術により極小ラベルも安定して印字貼り付け可能
  • 操作パネルで印字位置や剥離量の微調整が可能
寸法・仕様
（単位：mm）

プリンタ仕様

プリント方式 熱転写
解像度 300dpi
最大印字範囲 最大幅40mm　最大長さ30mm
プリンタドライバ Windows XP・VISTA・７対応ドライバ付属
通信インターフェース EthernetまたはRS232Cどちらか出荷前選択
その他 プリンタコマンドおよびフォント内蔵(カスタムソフト作成可能）



動作仕様

動作温度 5℃～35℃
動作湿度 30～85%(除結露）
電源 ACアダプター(コンセント側AC100-240V 機器側DC24V 6.67A)



ラベル&リボン仕様

ラベル形状タイプ 抜き形状横1面ラベル（連続紙は使用不可）
ラベルサイズ 幅6～37mm　長さ4～30mm＊幅6mm以下の場合はお問い合わせください。
ラベル台紙幅 15～42mm＊台紙幅変更時に部品交換が必要な場合があります。
ラベルロールサイズ 最大外径180mm　紙管内径76.2mm
適用ラベル基材 株式会社ニックス製STATINIX™シリーズ
適用リボン DK620-040,NEPA-106-040
その他

ラベル残量・リボン残量警告機能あり・外部入出力用コネクタ付き(DSUB15ﾋﾟﾝ)
対応マウンター一覧

パナソニック・FUJI・ヤマハ・JUKIなど 主なマウンターメーカーの機種に適応するラインUPがそろっています。

マウンターメーカー マウンター機種名 ラベルフィーダ機種名 GMPモジュール対応
GMP01-001
※注1		 GMP02-001
※注2		 LMG
※注3
富士機械製造 NXT・AIMEXシリーズ,XPF,AIM NPOD-NXT-SC △ ◯ ◯
QP2,QP3,XP NPOD-F-SC × ◯ ◯
パナソニック CM402,602,212,101,DT401,AM100,NPM NPOD-CM-SC 24〜44mm長
ラベルのみ		 3〜14mm長
ラベルのみ		 ◯

*注1.GMP01-001の適用ラベルサイズはラベル台紙幅3〜42mm　ラベル長3〜50mm(AMP PDCA02-001は24〜44mm)です。
*注2.GMP02-001の適用ラベルサイズはラベル台紙幅3〜42mm　ラベル長3〜35mm(AMPPC02-001は3〜14mm)です。
*注3.LMGはGMP01または02で対応できないサイズの場合のカスタムモジュールです。△は、別途お問い合わせください。
対応ノズル例

マウンターを使ってラベルを貼る場合、写真例のようなカスタムノズルのご使用をお奨めいたします。ラベルサイズや形状によっては標準ノズルで吸着できる場合がございますので、デモ機でご確認くださいますようお願いいたします。なお、弊社では吸着率などの保証はできかねます。また、カスタムノズルの販売は行っておりませんので各マウンターメーカー様へお問い合わせ下さいますようお願い申し上げます。
