ワンタッチサポート　ミニタイプ

材質

本体：エラストマ
リベット：6ナイロン
色

黒
※ご注文の際はリベットサイズをご指定ください

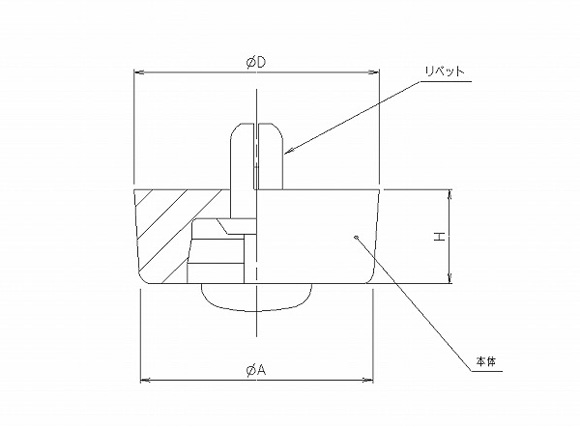

寸法・仕様
（単位：mm）

寸法仕様（単位：mm）

品番 A D H 取付板厚t 取付穴径Φ 包装単位
P3055 P4060 P4070
FF003-AR791 13.5 14.2 5.5 0.8～1.8 3.1+0.1
－0		 500
FF006-AR791 14.0 15.0 6.0 0.6～1.0 1.0～2.0 4.1+0.1
－0
FF010-AR791 14.0 15.0 9.0 0.6～1.0 1.0～2.0 4.1+0.1
－0
FF013-AR791 10.0 10.8 4.0 0.6～1.0
P3545		 1.0～2.0
P3555		 3.6
±0.05		 1000

青背景部分は標準品です。
※リベットL寸法を変える事により板厚範囲が広がります。
