ARラッチ

受注生産

※AR-8P、AR-8Gは受注生産品 (ご発注ロットは別途お問い合わせください)

特徴

スナップフィット方式によりワンタッチで着脱できます

材質

プランジャー:6ナイロン
グロメット:ポリカーボネイト

寸法・仕様
(単位:mm)

プランジャー取付仕様(単位:mm)

品番 梱包単位 適用グロメット品番 頭部形状[mm]
ARL-1LP 1000 AR-SLG
ARL-1LP AR-1LG
ARL-2LP AR-2LG
ARL-3LP AR-3LG
ARL-4LP AR-4LG
AR-8P AR-8G
ARB-1LP 1000 AR-SLG
ARB-1LP AR-1LG
ARB-2LP AR-2LG
ARB-3LP AR-3LG
ARB-4LP AR-4LG
ARB-1MP 1000 AR-1MG
ARB-2MP AR-2MG
ARB-3MP AR-3MG
ARB-4MP AR-4MG
ARB-1SP 1000 AR-1SG
ARB-2SP AR-2SG

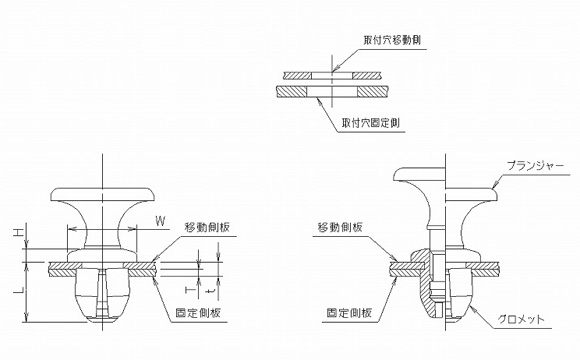

グロメット取付仕様(単位:mm)

品番 W H L 固定側板厚T 全板厚t 移動穴径Φ 固定穴径Φ 包装単位
AR-SLG 10.8 2.0 9.3 1.1 1.5~3.7 7.6±0.1 8.1±0.1 1000
AR-1LG 9.3 1.6 2.0~4.2
AR-2LG 10.3 2.5 3.0~5.2
AR-3LG 11.9 4.1 4.6~6.9
AR-4LG 13.1 5.3 5.8~8.0
AR-8G 9.4 0.8~1.6 1.6~3.2 8.0±0.1
AR-1MG 1.8 8.5 8.5 1.1 1.5~3.7 6.0 6.4±0.1 1000
AR-2MG 9.0 1.6 2.0~4.2
AR-3MG 10.0 2.5 3.0~5.2
AR-4MG 9.0 4.1 4.6~6.9
AR-1SG 6.5 1.2 7.9 1.0 2.0~4.0 4.6+0
-0.1
4.8+0
-0.1
AR-2SG 8.4 1.5 2.5~4.5
