特徴
  • 優れた耐衝撃性、耐熱性、電気絶縁性及び耐薬品性
  • 装着状態を十分に考慮した当社独自の設計によるせん断に強い形状
  • シャーシにプリント基板をワンタッチで固定
材質

66ナイロン

ナチュラル(白)
※スペース寸法の求め方=B-a板厚-b板厚

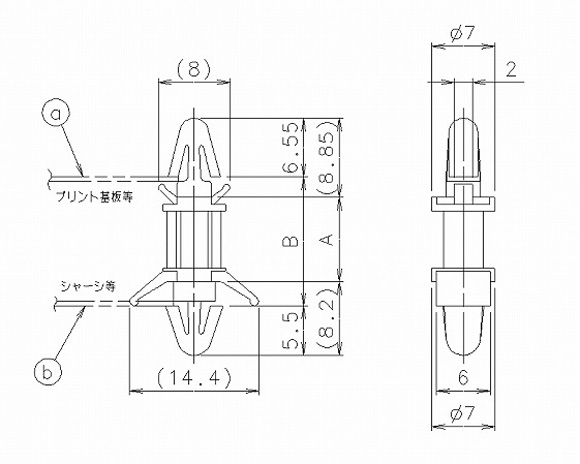

寸法・仕様
(単位:mm)

寸法仕様(単位:mm)

品番 A B 取付板厚t 取付穴径Φ 包装単位
PCB-12L-V0 19.1 24.1 a. 1.6以下
b. 0.6~2.3
a. 4.0+0.2
-0
b. 4.8+0.2
-0
100
PCB-14L-V0 22.2 27.2
PCB-16L-V0 25.4 30.4
PCB-18L-V0 28.6 33.6
