ワンタッチブッシュ

特徴
  • 優れた耐熱性、電気絶縁性、耐薬品性及び耐油性
  • 1つのサイズで0.8mm～3.2mm厚さのパネルに対応 (NB-9.5は除く)
  • ブッシュの内側の丸みが電線を保護
  • 片側からの差込でパネルに確実に固定
  • 取り外しも爪部を内側に倒すだけで簡単
材質

6ナイロン
色

黒

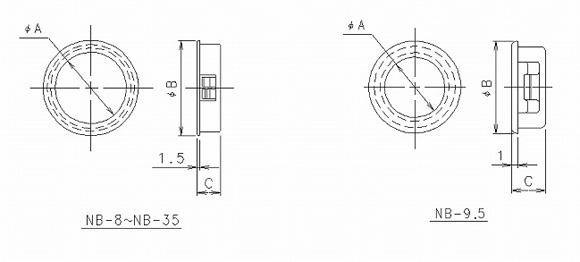

寸法・仕様
（単位：mm）

寸法仕様（単位：mm）

品番 寸法 取付穴径Φ 取付板厚t 包装単位
内径ΦA フランジ径ΦB C
NB-8 8.0 15.0 10.5 13.0+0.2
-0		 0.8～3.2 100
NB-11 11.0 19.0 11.0 16.0+0.2
-0
NB-15 15.0 23.0 20.0+0.2
-0
NB-19 19.0 29.0 12.0 26.0+0.2
-0
NB-25 25.0 36.0 33.0+0.2
-0
NB-29 29.0 41.5 38.0+0.2
-0
NB-35 35.0 48.0 44.5+0.2
-0
NB-9.5 9.5 14.5 5.3 13.5+0.2
-0		 0.8～1.5
