製品情報

PRODUCTS

特徴
  • コネクタ付ハーネスの板金エッジ部の保護に適用
  • 板金よりの突出寸法が極小のため省スペース化対応
材質

66ナイロン

グレー

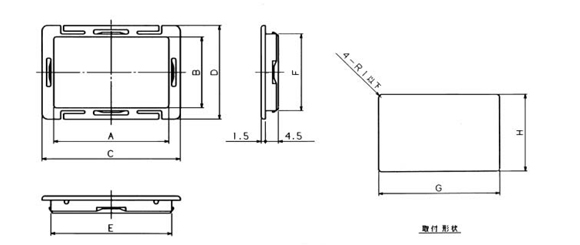

寸法・仕様
(単位:mm)

寸法仕様(単位:mm)

品番 寸法 取付板厚t 包装単位
A B C D E F G H
SB-2718 26.6 17.6 34.5 26.0 29.0 19.9 29.0+0.2
-0
20.0+0.2
-0
0.8~2.3 100
SB-4025 40.0 25.0 48.0 33.0 42.0 26.9 42.0+0.2
-0
27.0+0.2
-0
SB-6025 60.4 25.3 68.2 62.0 62.0+0.2
-0
27.0+0.2
-0
