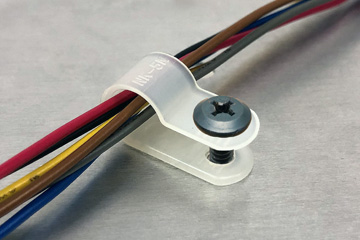

ナイロンクリップ

特徴
  • 金属と比較して70%も軽量
  • 鋸歯状の突起による締め付け時のズレ防止
  • 優れた耐衝撃性、耐熱性、電気絶縁性及び耐薬品性
  • Φ3mm～Φ51mmの17サイズによる広範囲な束線径対応
材質

66ナイロン
色

ナチュラル（乳白色）

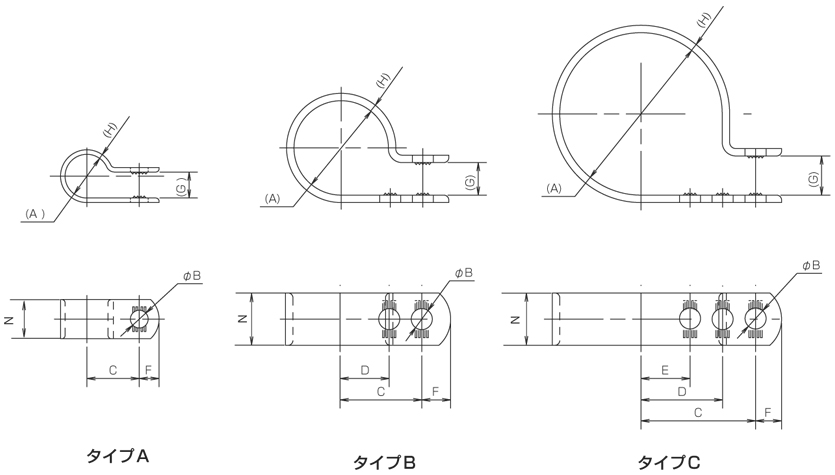

寸法・仕様
（単位：mm）

寸法仕様（単位：mm）

品番 タイプ 各部の寸法 固定時の内径Φ 包装単位
(A) B（ビス穴径） C D E F (G) (H) N 外穴 中穴 内穴
NK-2N A 3.3 4.3 9.5 – – 4.8 3.2 1.1 9.5 2.5 – – 100
NK-3N 5.3 10.5 – – 4.8 4.6 – –
NK-4N 6.8 11.1 – – 5.6 – –
NK-5N 8.4 11.9 – – 7.4 – –
NK-6N 10.6 12.7 – – 6.3 10.0 – –
NK-7N 12.2 13.5 – – 10.7 – –
NK-8N 13.2 14.3 – – 11.9 – –
NK-9N 15.2 15.1 – – 13.5 – –
NK-10N 16.0 15.9 – – 14.0 – –
NK-11N 19.0 5.1 17.5 – – 6.3 7.9 1.8 12.7 16.8 – –
NK-12N 19.8 18.2 – – 17.8 – –
NK-13N 22.1 19.0 – – 20.8 – –
NK-14N B 22.9 19.8 11.9 – 21.3 – 18.5
NK-16N 26.9 21.4 13.5 – 24.4 – 22.3
NK-18N 29.2 23.0 15.1 – 26.7 – 24.1 50
NK-24N C 39.4 27.8 19.8 11.9 9.5 37.3 35.0 31.2
NK-32N 52.1 34.1 24.6 13.5 48.8 46.2 43.7 25
