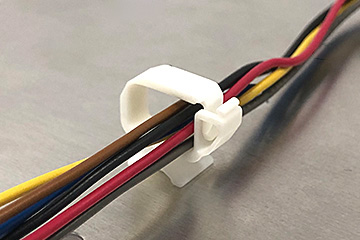

ロッキングワイヤーサドル

UL1565はLWSD-3525Zを除く

受注生産

LWSD-3525Z、LWS-0711SWのみ受注生産品

特徴
  • 優れた耐熱性と耐薬品性
  • ワンタッチでワイヤーの保持、追加が可能
  • 束線径に応じた全8タイプ
  • 逆ヒンジ形状によりクランプする際の電線の噛み込みがない
  • 幅広い取付板厚対応
  • 冬場の低温低湿環境下において、割れにくい材料を使用
材質

66ナイロン
色

ナチュラル（白）

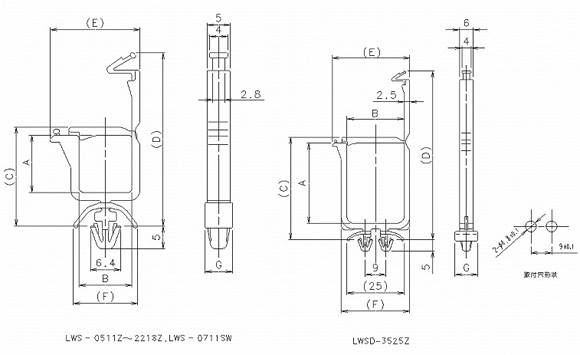

寸法・仕様
（単位：mm）

寸法仕様（単位：mm）

品番 A B (C) (D) (E) (F) G 取付板厚t 取付穴径Φ 包装単位
LWS-0511Z 5.2 11.5 14.5 30.6 19.6 14.0 6.0 0.5～3.2 4.8±0.1 500
LWS-0711Z 7.2 16.5 32.6
LWS-1211Z 12.4 21.7 37.8
LWS-2111Z 21.5 31.2 47.1 19.8
LWS-1316Z 13.2 16.0 22.9 43.2 24.3
LWS-2218Z 22.7 18.0 32.4 54.8 26.3
LWSD-3525Z 35.5 25.0 45.2 73.7 33.8 30.0 10.0 0.8～1.6 下図参照 受注品
LWS-0711SW 7.2 11.5 15.8 31.0 18.3 9.8 8.5 1.0～2.0 4.8＋0.2
-0.1		 500
