Ko-Rack

多品種小ロット生産向けの小型基板ラックKo-Rack（コラック）。持ち上げると自動で閉じるオートストッパー式で、保管面積約40％減・質量55％軽量化。幅90〜250mmの基板に大小2種で対応します。

特徴

高精度　高品質
高精度・高品質で落下低減。
各社実装機メーカーに対応したスタンダード仕様です。※ご採用時に仕様をご確認ください。



オートストッパー
持ち上げると自動で閉じるオートストッパー式。ストッパー棒の脱着工程が不要なので、付け忘れ・紛失を防止します。



省スペース
多品種小ロット生産に最適な省スペースモデル。保管面積約40％減、質量55％軽量化を実現し搬送・保管効率アップ。大小２種で電子全製品対応（幅90～250㎜）



信頼
精度・ゆがみ抑制・操作性など実装ラインのご要望をカタチにし、お客様の大切な基板を守り、作業効率を改善するラックとして、圧倒的な納入実績を重ねています。



■金属異物発生防止　基板との接触部分はすべて樹脂製
■異物落下防止　上ベースに開口部なし
■取っ手付き　片手持ち可能
寸法・仕様
（単位：mm）

製品寸法表（単位：mm）

型番 収納幅 幅調整 外形寸法 収納枚数 選択可能オプション 型番
L
(奥行)		 W
(幅)		 H
(高さ)		 オート
ストッパ		 回転
ストッパ		 上面取手 背面板カード
ホルダ用		 側面カバー
全体		 バネ式
ストッパ棒

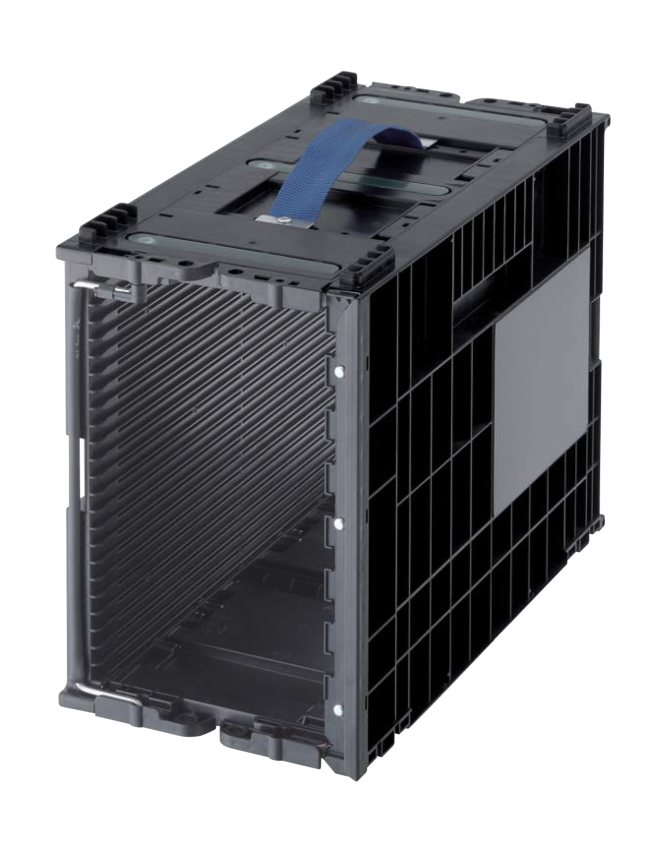

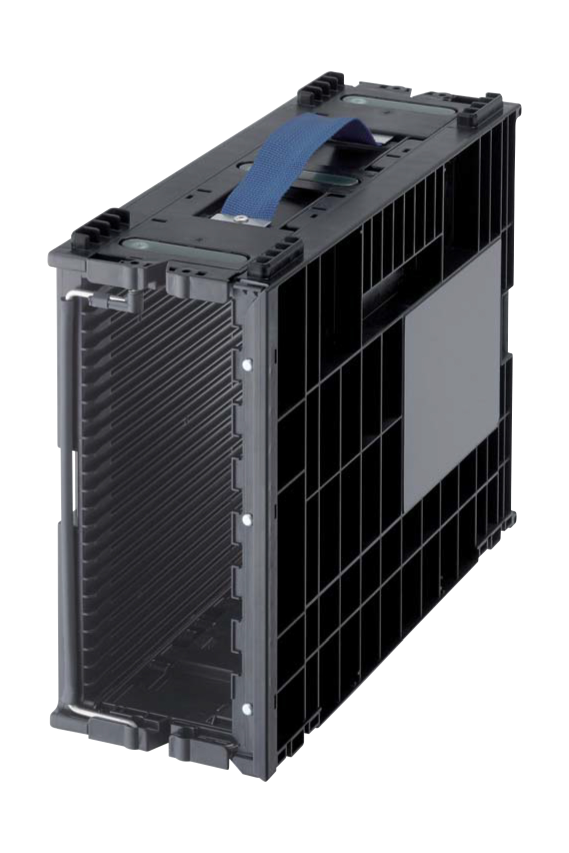

K35-S-DKS 90～144 可変 355 128.5～182.5 278 24 ○ ○ ○ ○ × × K35-S-DKS
K35-B-DKS 143.5～250 可変 355 182～288.5 278 24 ○ ○ ○ ○ × ○ K35-B-DKS

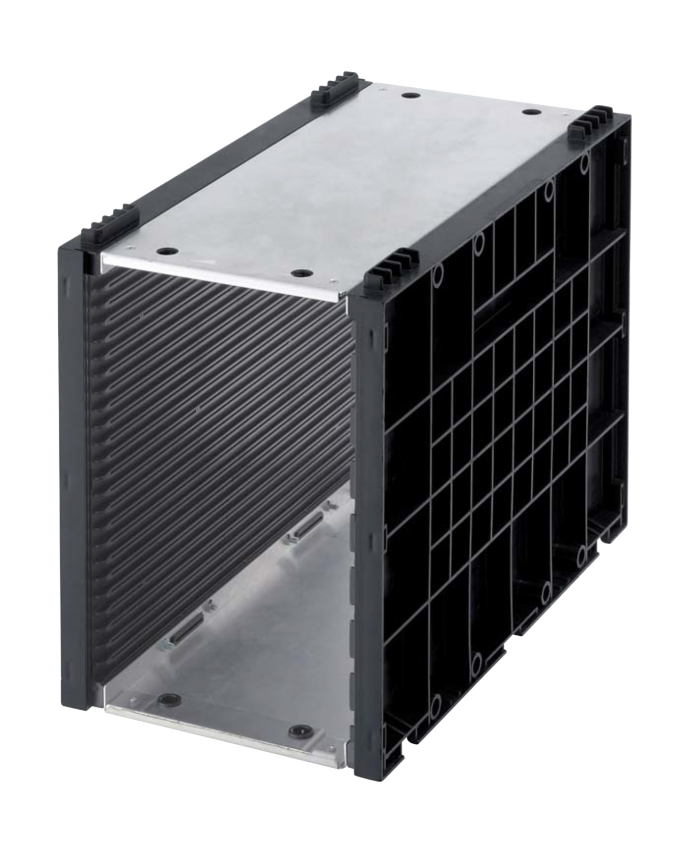

K35NIX-A 指定幅 固定 355 基板幅+38.5 278 24 × × × × × ○ K35NIX-A

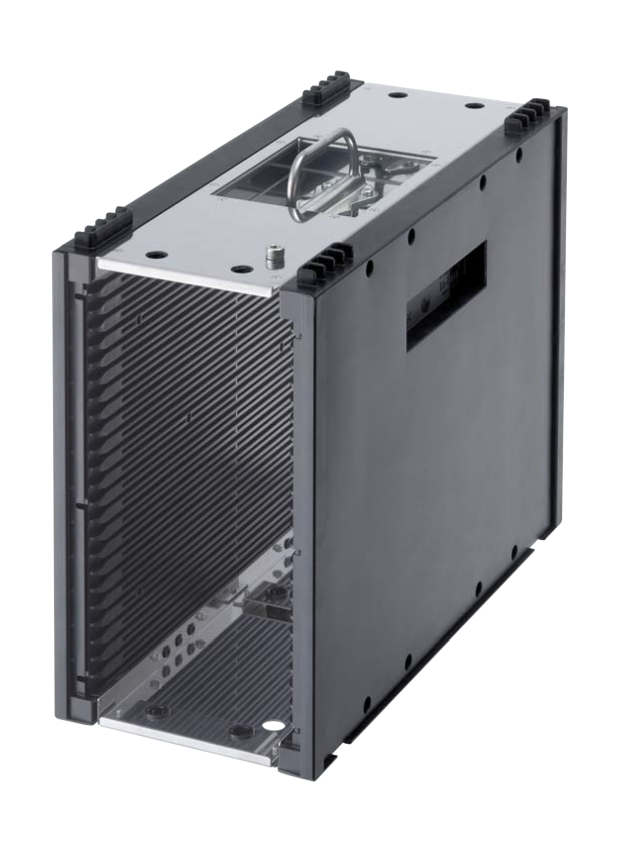

K35AS-S 指定幅 固定 355 基板幅+38.5 278 24 × × ○ × ○ ○ K35AS-S
