製造業の現場において、部品の軽量化や耐久性向上のために「PEEK（ポリエーテルエーテルケトン）」の採用を検討する機会が増えています。PEEKは過酷な環境下でも優れた性能を発揮する高機能樹脂ですが、導入にあたっては「本当に自社の製品に適しているのか」「コストに見合う効果が得られるのか」といった疑問や課題に直面することも少なくありません。特に高価格なPEEK樹脂をそのまま採用すると、製造コストを大幅に押し上げてしまうリスクがあります。本記事では、PEEKの基本的な特徴やメリット・デメリットを分かりやすく解説するとともに、要求性能を満たしながら大幅なコスト削減を実現する株式会社ニックスの独自ソリューションについても詳しくご紹介します。適切な材料選定と設計のポイントを把握し、製品開発における課題解決にお役立てください。

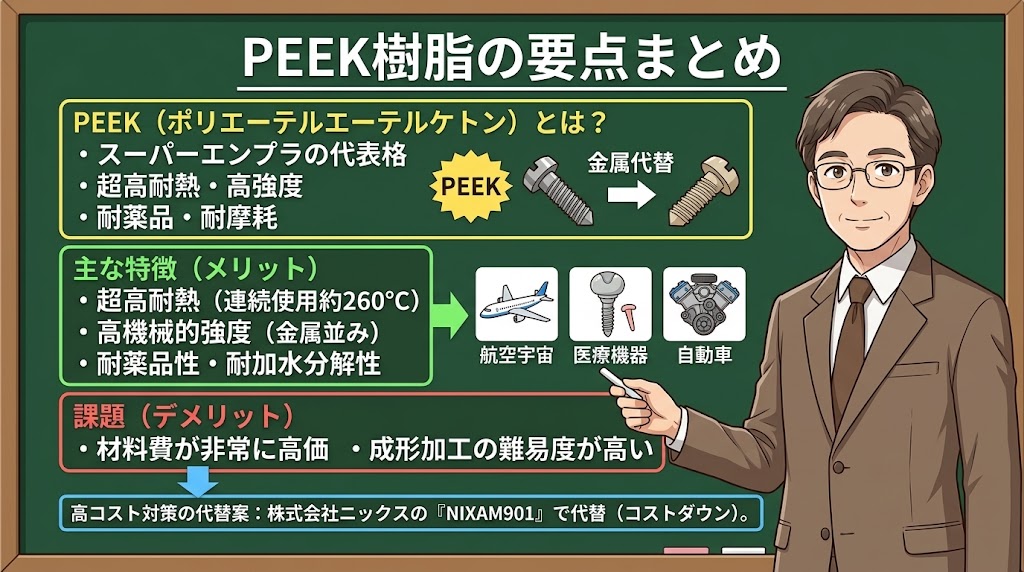

PEEK樹脂の基礎知識と主な特徴

PEEK（ポリエーテルエーテルケトン）とは、樹脂（プラスチック）の中でも優れた耐熱性、機械的強度、耐薬品性を備えた結晶性のスーパーエンジニアリングプラスチック（スーパーエンプラ）です。過酷な産業環境において、従来の金属部品を樹脂化する「メタル・リプレイスメント」の有力な選択肢として広く活用されています。

PEEKという樹脂の名前はよく聞きますが、普通のプラスチックや他のエンプラと何が違うのでしょうか？

PEEKは一般的なプラスチックとは一線を画す「スーパーエンプラ」の代表格です。高温下では強度や剛性が低下するため、荷重条件を踏まえた設計が必要ですが、耐熱温度が200℃を超えても高い強度を維持できるため、過酷な環境で採用されています。

スーパーエンジニアリングプラスチックとしての位置付け

プラスチックは耐熱温度や物理的性能によって「汎用プラスチック」「汎用エンジニアリングプラスチック」「スーパーエンジニアリングプラスチック」の3つに大きく分類されます。この中でPEEKは最高ランクにあたるスーパーエンジニアリングプラスチックに位置付けられています。一般的に連続使用温度が150℃以上の樹脂をスーパーエンプラと呼びますが、代表的なPEEKグレードでは、空気中の連続使用温度が約250～260℃とされ、融点も約343℃と極めて高い熱的安定性を誇ります。
※実際の許容温度はグレードと使用条件によって異なります。

一般的な樹脂では溶融・変形してしまう高温環境下や、強酸・強アルカリが存在する過酷な化学的環境下でも、機械的性質を損なうことなく高いパフォーマンスを維持できます。そのため、自動車部品、半導体製造装置、精密機器などの先端産業分野において、耐久性向上や軽量化を目指す設計者から高い評価を受けています。

PEEKが注目される基本性能と分子構造の強み

PEEKの優れた性能の秘密は、その化学構造にあります。芳香族環（ベンゼン環）がエーテル結合とケトン結合によって強固に連結された剛直な分子骨格を持っているため、極めて高い熱安定性と結晶性を備えています。

具体的には以下のような基本性能を備えています。

* 熱的特性：連続使用温度は約260℃であり、高い融点（約343℃）を有するため高温環境でも軟化しにくい。
* 機械的特性：引っ張り強度や曲げ強度に優れ、荷重がかかる機構部品としても高い寸法安定性を発揮する。
* 耐薬品性：濃硫酸などの一部の特殊な酸を除き、多くの薬品に対して優れた耐性を示す。
* 耐加水分解性：高温水や蒸気に対する耐加水分解性に優れ、滅菌処理が必要な環境にも適している。

主要なプラスチック分類における位置付けと概略比較は以下の通りです。

このように、PEEKは樹脂の中でも飛び抜けた物理的・化学的特性を持っており、金属の代替部品としても期待される高性能材料です。

PEEKのメリットとデメリット

PEEKの最大のメリットは、樹脂素材において最高クラスとなる圧倒的な耐熱性と機械的強度を備えている点です。一方で、最大のデメリットは材料コストが非常に高く、専用設備が必要なほど成形・加工難易度が高い点にあります。すべての部品を無条件にPEEKへ置き換えるのではなく、要求される性能とコストのバランスを見極めることが、製品開発を成功させる鍵となります。

金属からの置き換えを考えていますが、一番性能の高いPEEKを選べば間違いないのでしょうか？

性能面では非常に優秀ですが、コスト面でのハードルが高くなります。メリットとデメリットを正しく理解し、過剰なスペック（オーバースペック）にならないよう注意が必要です。

優れた耐熱性と機械的強度（メリット）

PEEKを採用する最大の理由は、特定の用途では金属の代替材料として、あるいは金属以上のパフォーマンスを発揮する総合的な物理特性や化学特性にあります。

• 最高レベルの耐熱性：約260℃の連続使用温度を誇り、高温環境でも比較的高い形状安定性を示す。
• 優れた機械的強度：引張強度や曲げ強度が高く、長期間の応力に対しても寸法変化が少ない（クリープ特性に優れる）。
• 卓越した耐薬品性：濃硫酸などの一部の強酸を除き、多くの酸・アルカリ・有機溶剤に対して高い耐性を持つ。
• 自己潤滑性と耐摩耗性：摩擦係数が低く、ギアや軸受などの摺動（滑り）部品に適している。
• 高い難燃性：燃えにくく、燃焼時の発煙量や有毒ガスの発生が少ない。

こうした数々のメリットにより、これまで金属でしか作れなかった部品を樹脂化（メタル・リプレイスメント）することが可能になります。金属部品をPEEKに置き換えることで、製品の大幅な軽量化、錆びや腐食の防止、そして絶縁性の確保といった新たな付加価値を生み出すことができます。航空宇宙産業、医療機器、半導体製造装置など、厳しい性能要件が求められる分野でPEEKが重宝されているのはこのためです。

高価格と加工難易度の高さ（デメリット）

数多くの優れたメリットを持つPEEKですが、導入にあたっては明確なデメリットも存在します。設計・開発担当者が最も頭を悩ませるのが「コスト」と「加工の難しさ」です。

• 材料費が非常に高価：一般的なエンジニアリングプラスチックと比較して、材料単価が大きく跳ね上がります。
• 成形加工の難易度が高い：融点が約343℃と高いため、一般的な低温用設備では対応が難しく、PEEKの成形温度に対応できるシリンダーや金型などの専用設備が必要です。
• 精密な温度管理が必須：結晶性樹脂であるPEEKは、金型温度や冷却速度のコントロールが少しでも狂うと、強度不足や寸法不良（反り・収縮）を引き起こします。
• 切削加工の手間：強度が非常に高いため、ブロック材から切削加工を行う際にも工具の摩耗が激しく、加工時間が長引く傾向にあります。

特に注意すべきなのは「オーバースペックによるコスト増」です。たとえば、「優れた耐摩耗性（滑りやすさ）」だけを求めているにもかかわらず、「とりあえず一番性能の良いPEEKにしておこう」と安易に選定してしまうと、本来必要のない「260℃までの過剰な耐熱性」にまで高い材料費を支払うことになります。

高価格なPEEKを効果的に使いこなすには、製品が真に要求するスペックを正確に見極める必要があります。加工難易度の高い樹脂の取り扱いに長け、素材に合わせた無駄のない設計を提案できるパートナー企業と連携することが重要です。

コスト課題を解決する代替素材NIXAM901

PEEK樹脂の最大課題である「高コスト」を克服しつつ、過酷な環境下で求められる高い機械的強度と耐摩耗性を維持・向上させる最適な選択肢が、株式会社ニックスが展開する自社開発素材「NIXAM901」です。PEEKからNIXAM901へ置き換えることで、材料コストを約3分の1に抑えながら、限界PV値や曲げ弾性率などの重要な物性においてPEEKを上回るパフォーマンスを実現できます。

PEEKのコストが高くて悩んでいますが、安くすると性能や耐久性が落ちてしまいませんか？

耐熱温度が200℃前後で収まる用途であれば代替できる可能性があります。NIXAM901は機械的強度や滑り性（限界PV値）においてPEEK以上の数値を発揮し、要求性能を満たしたままコストダウンが可能です。

NIXAM901の基本スペックと物性比較

PEI（ポリエーテルイミド）をベース材とするNIXAM901は、高耐熱・耐摩耗・PFASフリーを兼ね備えた高機能摺動材料です。純粋な熱変形温度においてはPEEKに譲るものの、機械的強度の剛性や寸法安定性、摺動特性の面で極めて高いスペックを誇ります。

特に注目すべきは、動摩擦係数の低さと限界PV値の高さです。PEEKの動摩擦係数が0.3～0.4であるのに対し、NIXAM901は0.21～0.24と低く、摩擦抵抗の少ない滑らかな動作が可能です。さらに、過酷な摺動環境の指標となる限界PV値においても、PEEKの1.0 MPa・m/sに対してNIXAM901は2.5 MPa・m/sと2.5倍の性能を示します。これにより、高荷重・高速摺動に対応した過酷な駆動部品でも優れた耐摩耗性を維持できます。

株式会社ニックスによる測定に基づく、PEEKとNIXAM901の主要物性比較は以下の通りです。

PEEKからNIXAM901へ切り替えるメリット

PEEKからNIXAM901への切り替えは、コスト削減と部品性能の強化を同時に達成できる合理的なアプローチです。

具体的には以下のような利点があります。

* 大幅なコストカット：高価なPEEKから変更することで材料原価を約3分の1に削減し、製造コストの負担を軽減します。
* 圧倒的な高剛性と寸法安定性：曲げ弾性率・引張弾性率が非常に高く、線膨張係数も低いため、荷重変化や熱環境下での寸法狂いを最小限に抑えられます。
* 優れた摺動性と耐摩耗性：高い限界PV値と低い動摩擦係数により、特に「滑り軸受」などの摩耗対策が必須となる用途で真価を発揮します。
* PFASフリー対応：PFASを使用していないため、世界的なPFASの環境規制の強まりにも対応可能です。

「最高耐熱温度300℃超までは必要ないが、優れた強度と耐摩耗性、高い寸法精度が欲しい」という用途であれば、PEEKの過剰な性能を見直し、NIXAM901へ置き換えることで最適な費用対効果が得られます。

PEEK樹脂の主要グレード一覧

PEEK樹脂には、用途や要求されるスペックに応じて様々な特性をさらに強化した「グレード」が存在します。ベースとなる基本グレード（ナチュラル）に加え、ガラス繊維などを添加した強化グレード、摩擦抵抗を減らした摺動グレード、静電気対策を施した導電グレードなどがあり、これらを適切に使い分けることが製品開発の成功を左右します。

同じPEEKでも色々な種類があるのですね。自社の製品にはどれを選べばいいのか迷ってしまいます。

はい、用途に合わせた最適なグレード選びが非常に重要です。それぞれの特徴を把握し、必要な機能を過不足なく満たす材料を選定しましょう。

基本グレードと強化グレード

まず押さえておくべきなのが、他の添加物を含まない純粋な「基本グレード（ナチュラルグレード）」と、強度や剛性をさらに引き上げた「強化グレード」の2種類です。

基本グレードは、PEEK本来が持つ優れた耐熱性、耐薬品性、機械的強度を最もバランスよく備えており、一般的な金属部品からの置き換えに幅広く採用されています。純度が高く不純物が少ないため、食品衛生法に適合しているものも多く、食品製造機械や医療器具の部品としても利用しやすい点が大きな特徴です。

一方で、基本グレード以上の圧倒的な強度や剛性が求められる過酷な荷重環境では、ガラス繊維（GF）や炭素繊維（CF）を配合した強化グレードが選ばれます。

• ガラス繊維強化グレード（GF入り）：基本の樹脂にガラス繊維を30％程度添加し、剛性と寸法安定性を大幅に向上させたタイプです。高温環境下で強い応力がかかる構造部品や、高い絶縁性が求められる強固な電気部品などに適しています。
• 炭素繊維強化グレード（CF入り）：炭素繊維を添加することで、ガラス繊維以上の高い機械的強度と耐摩耗性、さらには優れた熱伝導性を付与したタイプです。極めて高い荷重がかかるギア、ベアリングの保持器、自動車のエンジン周辺部品などに用いられます。

強化グレードを選択する際は、添加物によって樹脂の流動性や成形収縮率が大きく変化するため注意が必要です。金型の設計変更や、事前の精密な流動解析が不可欠となります。

摺動グレードと導電グレード

特定の機能性をさらに尖らせたのが、「摺動（しゅうどう）グレード」と「導電グレード」です。これらは、特殊な環境下で稼働する部品の摩耗を防いだり、電気的なトラブルを回避したりするために開発されました。

摺動グレードは、PTFE（フッ素樹脂）やグラファイト（黒鉛）などの自己潤滑性に優れた成分をPEEKに配合したものです。これにより動摩擦係数が大幅に低下し、相手材となる金属部品を傷つけにくくなるため、無潤滑（オイルレス）環境で高速回転するベアリング、ギア、スラストワッシャーなどに最適です。メンテナンスフリーが求められる機構部品において、絶大な効果を発揮します。

導電グレードは、カーボンナノチューブやカーボンブラックなどの導電性フィラーを配合し、意図的に電気を通しやすく（または静電気を逃がしやすく）したグレードです。本来、PEEKは高い絶縁性を持つ樹脂ですが、あえて導電性を付与することで、静電気の蓄積による微細な電子部品の破壊（ESD破壊）や、粉塵の吸着を防止します。

主に半導体製造装置の搬送治具や、精密機器の周辺部品として重宝されています。部品に求められる要件に対して、「どのグレードが最適か」「あるいはNIXAM901のような別素材で代替できないか」を総合的に判断することが、製品の品質向上とコストダウンの両立に繋がります。

PEEK・代替素材の主な産業用途

PEEKおよびその代替素材（NIXAM901等）は、高い耐熱性や耐摩耗性、高い寸法安定性が同時に求められる水回り機構や産業機械の過酷な摺動環境において中心的な役割を果たしています。特にコストパフォーマンスと高い機械的強度を兼ね備えたNIXAM901は、高負荷な駆動部品の長寿命化と製造コスト削減を両立させるソリューションとして幅広い分野で活用が進んでいます。

実際にはどのような産業分野や部品でPEEKやNIXAM901が活用されているのでしょうか？

過酷な環境下で稼働する水中ポンプの軸受などで採用実績があります。さらに今後はファンモーターやローラー軸受など過酷な摺動部への展開が期待されています。

水中ポンプ軸受における採用と導入効果

NIXAM901の代表的な採用実績として挙げられるのが「水中ポンプの軸受（スライドベアリング）」です。水中ポンプの軸受は、常に水に晒されながら高速回転と過荷重に耐え続けなければならないため、極めて高い耐加水分解性と耐摩耗性、そして低い動摩擦係数が求められます。

従来、このような過酷な環境下ではPEEKをはじめとする高価な特殊樹脂が検討対象とされていましたが、材料コストが大きく膨らんでしまうという課題を抱えていました。これに対し、PEIベースの自社開発素材であるNIXAM901へ置き換えることで、高荷重・高速摺動に耐えうる優れた限界PV値（2.5 MPa・m/s）と低い動摩擦係数（0.21～0.24）を低コストで担保することが可能となりました。

水中ポンプ軸受への採用により、高い摺動性能と寸法精度を維持したまま、材料コスト大幅に削減することに成功しています。また、環境負荷物質の低減という観点からも、PFASフリーであるNIXAM901の導入は製品価値の向上に大きく貢献しています。

摺動部品・駆動機構における今後の活用展開

水中ポンプでの実績をベースに、過酷な摺動環境に晒される多種多様な機構部品・産業機械への応用が大きく期待されています。高剛性・高耐熱・高耐摩耗性を誇るNIXAM901は、従来の金属部品や高価な汎用エンプラからの代替候補として非常に有効です。

現在、特に導入・活用が期待されている主な用途分野は以下の通りです。

* ローラー軸受：搬送ラインや回転機構において、高速・高荷重下での摩耗を抑制しメンテナンス頻度を削減。
* 電動ファンモーターの軸受：高温化するモーター周辺の環境下でも変形せず、静音性とスムーズな駆動を維持。
* コンベアガイドレール：連続的な摩擦が発生するガイド部において、摩擦による粉塵の発生を抑えラインの耐久性を向上。
* 水回り機構部品：高い耐薬品性と低吸水率を活かし、流体制御バルブや水処理プラントの摺動エレメントとして機能。

高機能樹脂の選定においては、単に既成の材料を選択するだけでなく、「設計形状の最適化」や「成形プロセスの条件出し」を含めた総合的なアプローチが不可欠です。株式会社ニックスでは、自社開発素材「NIXAM」の調合技術と複雑なスナップフィット・摺動制御に対応する機構設計力を融合させ、要求性能を満たした無駄のない製品開発を一貫してサポートしています。

PEEKに関するよくある質問

PEEK樹脂の選定や導入検討においては、他のスーパーエンプラとの具体的な違い、成形加工時の技術的な注意点、そして導入障壁となる高コストへの対策に関する質問が多く寄せられます。製品に真に求められる性能や加工条件を正しく把握し、過剰なスペックを避けることで、品質とコストのバランスが取れた最適な部品開発を実現できます。

質問1：PEEKと他のスーパーエンプラ（PPS等）との違いは何ですか？

PEEKと他のスーパーエンプラ（PPSなど）の決定的な違いは、200℃を超える過酷な高温環境における熱的安定性と、衝撃や曲げに対する粘り強さ（靭性）の高さにあります。

PPS（ポリフェニレンサルファイド）も優れた耐薬品性や難燃性を持ち、連続使用温度が200℃程度と耐熱性に優れた高機能樹脂です。しかし、一部の未強化PPSでは分子構造の特性上、強い衝撃が加わった際に割れやすいという脆さを持っています。これに対してPEEKは、連続使用温度が約260℃、融点が約343℃と耐熱性においてPPSを大きく上回るだけでなく、柔軟性と高い引張強度を併せ持っているため、激しい振動や繰り返しの荷重がかかる機構部品でも破損しにくいという特長があります。

そのため、200℃以下で静的な荷重しかかからないカバー部品や電気絶縁部品であれば比較的安価なPPSで対応可能な場合もありますが、200℃を超える高温環境下で連続稼働する駆動部や、耐摩耗性が求められる摺動部においては、PEEKが第一選択肢となります。

質問2：PEEKを射出成形で加工する際の注意点は何ですか？

PEEKを射出成形で加工する際の最大の注意点は、約343℃という高い融点に対応するための高温成形設備と、均一な結晶化を実現するための厳密な金型温度管理です。

一般的なプラスチック成形機ではシリンダー温度の上限がPEEKの溶融温度に達しないため、380℃から400℃前後の超高温域まで安全に加熱・保持できる特殊仕様の射出成形機が必要となります。さらに重要なのが金型の温度設定です。金型温度を160℃から200℃程度の高温に一定維持しなければ、注入された樹脂が金型表面で急激に冷やされ、非晶状態（結晶化が不十分な状態）で固まってしまいます。成形条件によって結晶化度が変化し、耐熱性、耐薬品性、寸法安定性などに影響するため、用途に応じた管理が必要です。

また、溶融粘度が高く流動しにくいため、充填不足を防ぐゲート設計や、成形前の徹底した予備乾燥など、スーパーエンプラ特有の専門的な成形技術と金型設計ノウハウが欠かせません。

質問3：PEEKのコストが高すぎる場合の対策や代替案はありますか？

PEEKのコストが高すぎる場合の最も現実的な対策は、製品の使用環境や負荷条件をゼロベースで再確認し、オーバースペックになっている耐熱要求を見直して適切な代替素材へ切り替えることです。

開発現場では安全率を過剰に見込み、本来は200℃前後の耐熱性で十分な部位に対しても、最高性能であるPEEKを選定してしまう事例が少なくありません。このようなケースでは、株式会社ニックスが展開する自社開発素材「NIXAM901」のような高機能摺動材料への置き換えが有効な解決策となります。NIXAM901はPEIをベースにした素材であり、熱変形温度は205℃とPEEKより低いものの、材料コストを大幅に抑えつつ、限界PV値や曲げ弾性率においてはPEEKを上回る優れた性能を発揮します。

特に水中ポンプの軸受やモーター周辺の摺動部など、耐摩耗性と高剛性が重視される用途であれば、高価なPEEKを使い続けるよりも大幅なコストダウンを達成できます。素材選定と形状設計の両面から無駄を省くことが、コスト課題解決への確実な道筋です。
